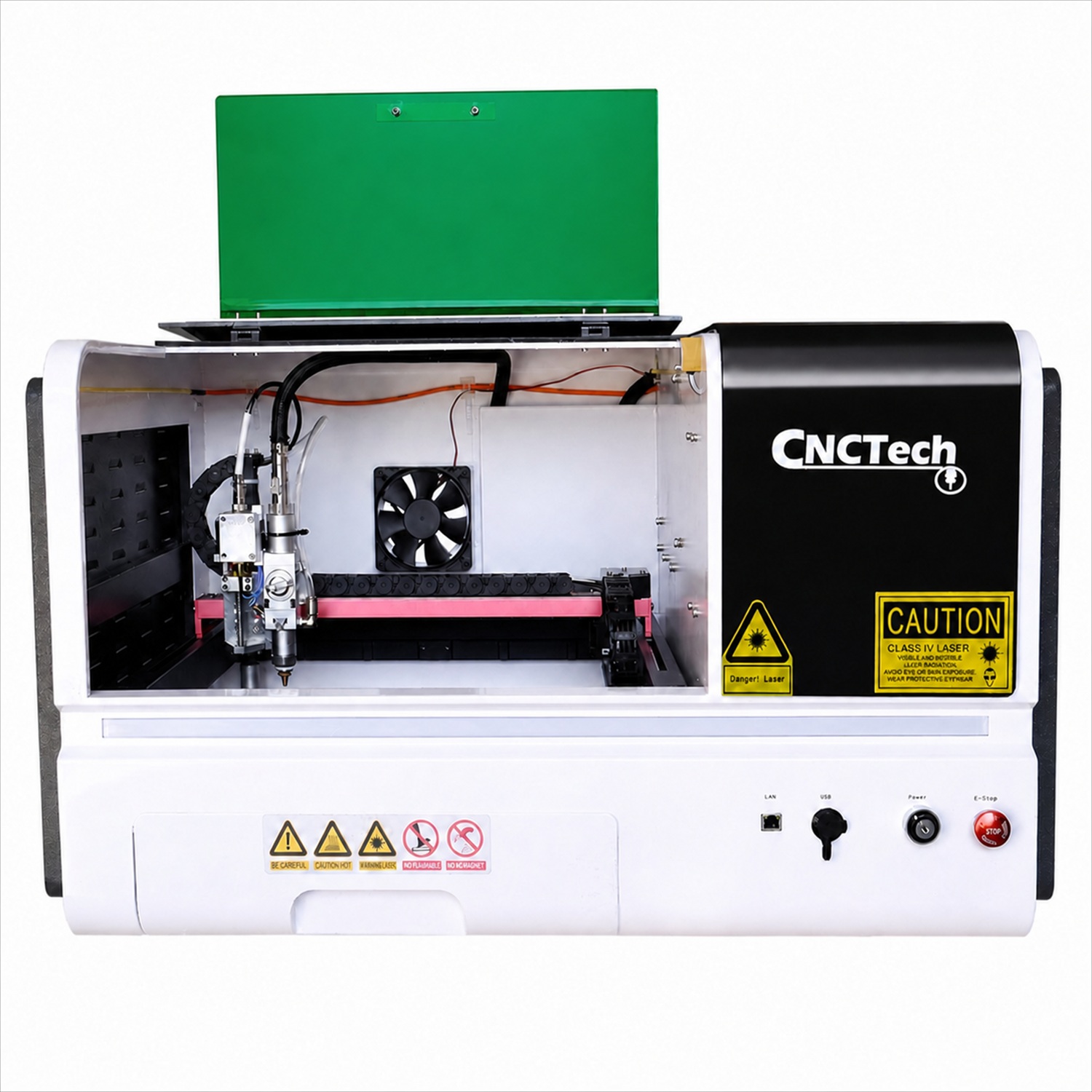

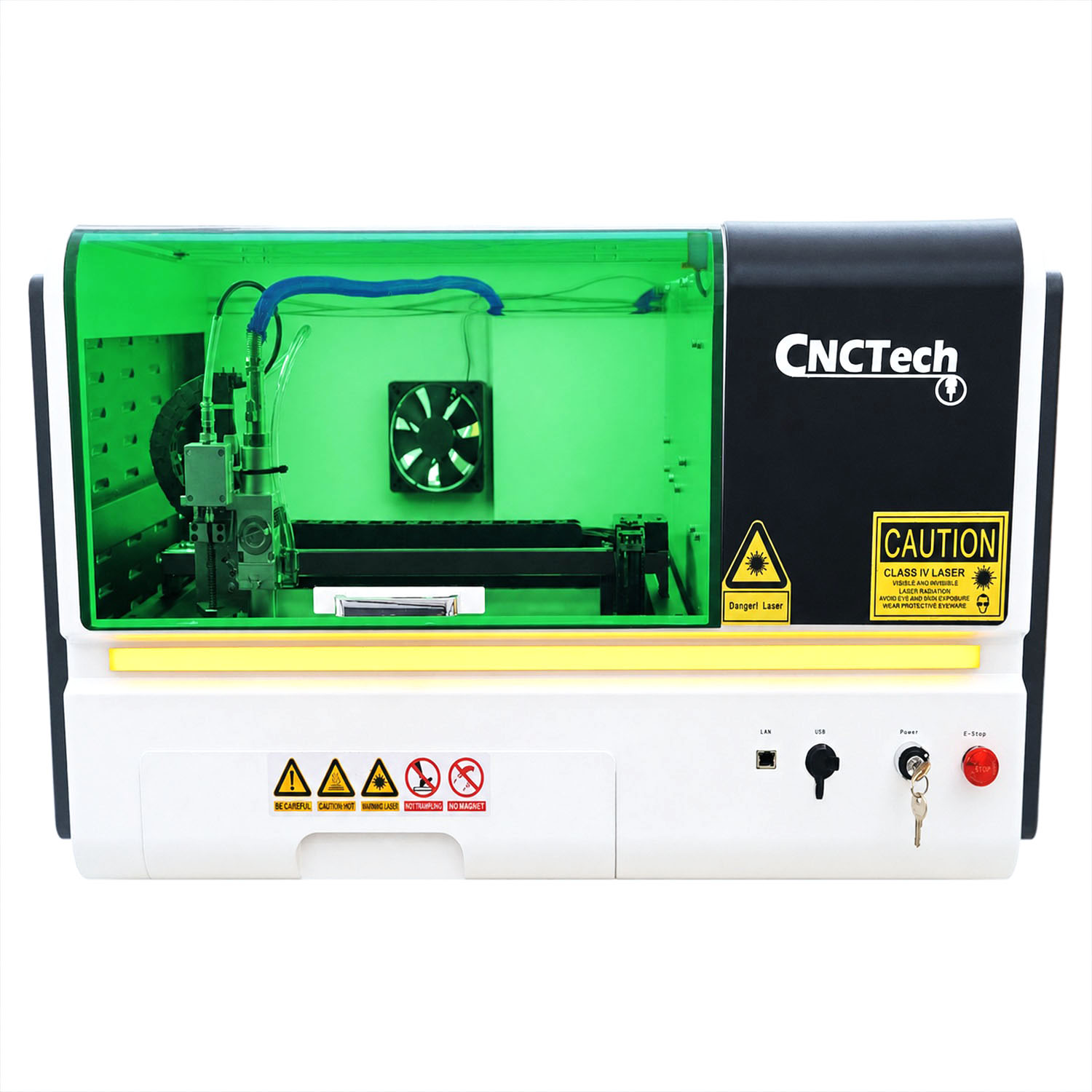

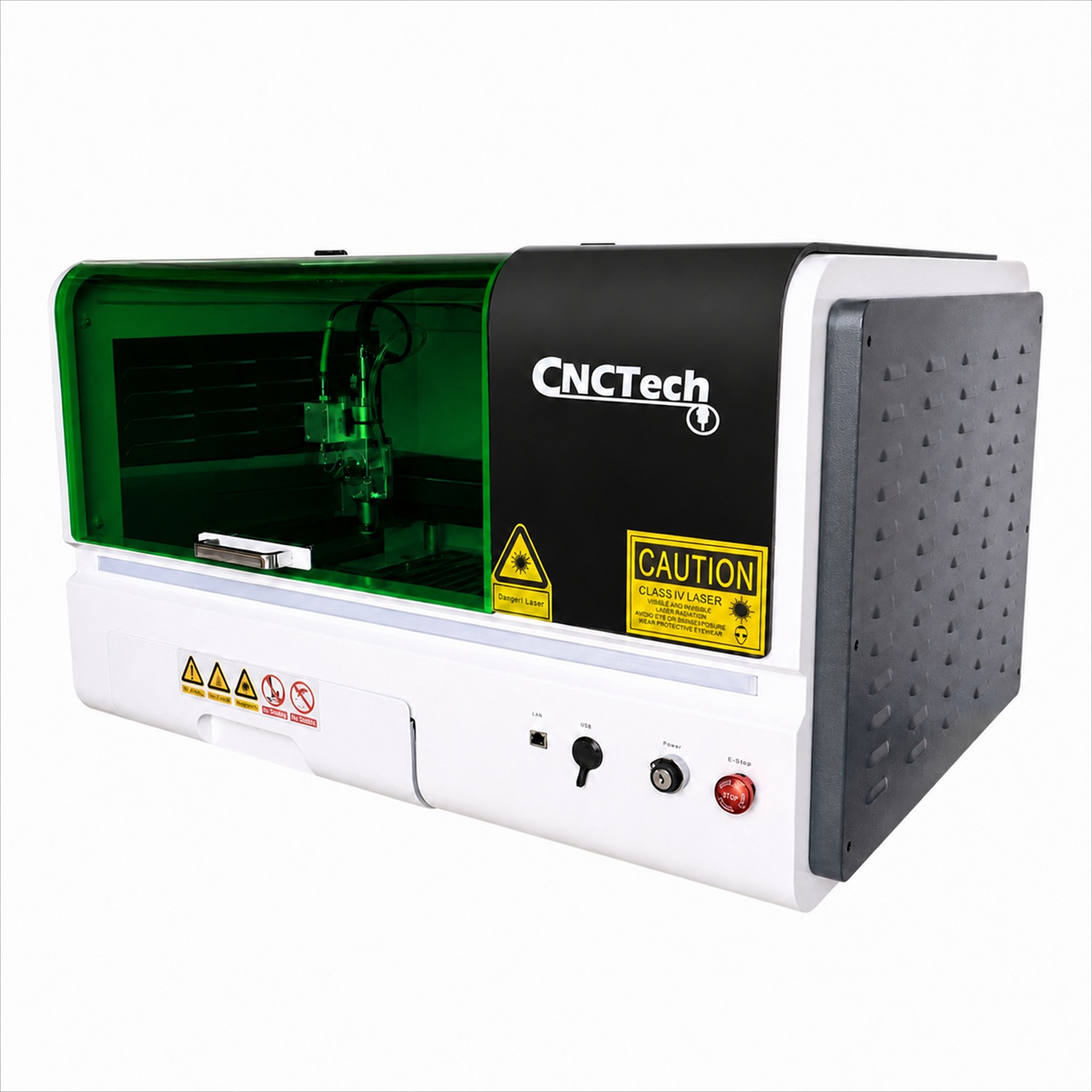

FIBER ZX-3030FL Laserschneidmaschine - 800 W, 300 × 280 mm
Luftgekühlte Quelle JPT, Kopf Au3Tech A50M und NexCut X1 für kleine Metallteile.
Schneiden Sie Metall nach Ihren eigenen Entwürfen
Erstellen Sie technische Elemente, Schilder und Gehäuseteile auf Ihrer eigenen FIBER-Schneidemaschine. Die Lasertechnologie gibt Ihnen die Freiheit, Konturen, Löcher und Anordnungen mehrerer Details in einem Projekt umzusetzen.
ZX-3030FL ist ein geschlossener FIBER-Fräser mit der Leistung von 800 W und der effektiven Schnittfläche von 300 × 280 mm. Es ist für Kleinteile, Prototypen und Kurzserien aus Kohlenstoffstahl, Edelstahl, Aluminium und Messing gedacht. Das Format entspricht den vor der Weiterverarbeitung vorbereiteten Platten, Griffen, Fronten, Blenden und Gehäuseelementen. Quelle JPT YDFLC-800-L-A-S-05 verfügt über eine eigene Luftkühlung. Der Kopf Au3Tech A50M nutzt manuelle Fokussierung und kapazitive Oberflächenverfolgung, und das MCC200-System mit NexCut X1 ermöglicht die Bedienung des Projekts und der Parameter über einen Computer oder ein Touchpanel.
Die eigene Metallzerspanung eröffnet die Möglichkeit zur Anfertigung von Prototypen, Kleinserien und laufenden Aufträgen. Sie haben die Kontrolle über die Geometrie des Projekts und die Arbeitsorganisation im Werk.
Die wichtigsten Vorteile
Schneiden von Metall im kompakten Format
JPT YDFLC-800-L-A-S-05 ist eine FIBER CW-Quelle mit einer optischen Leistung von 800 W und einer Nennwellenlänge von 1080 nm. Sie können Schilder, Tafeln, Griffe und Prototypen auf Ihrer eigenen Maschine erstellen.
Fokuseinstellung und Blattverfolgung
Durch die manuelle Einstellung des A50M-Kopfes können Sie den Fokuspunkt an die Art und Dicke des Blechs anpassen. Auswechselbare Schutzoptiken erleichtern die Bedienung des Kopfes bei Folgeprojekten.
Dateien und Parameter an einem Ort
Vom Computer aus können Sie einen Auftrag vorbereiten, Parameter von der Maschine importieren und Schichten, Leistung, Geschwindigkeit, Gas und Schnitthöhe einstellen. Die Kontrolle über das Projekt erleichtert die Erstellung nachfolgender Detailversionen und die Wiederholung vorbereiteter Aufträge.
Ein praktisches Feld für Ihre Projekte
Die Zahnleisten reduzieren die Kontaktfläche zwischen Blech und Träger. Im zur Verfügung stehenden Arbeitsbereich können Sie ein einzelnes Projekt oder eine Anordnung aus mehreren Teilen umsetzen.
Kompaktes Design für die eigene Produktion
Drei digitale Schrittsteuerungen Leadshine DM415S arbeiten mit einem modularen Riemenantrieb. Für technische Projekte, Prototypen und Kleinserien steht Ihnen ein eigener Arbeitsplatz zur Verfügung.
Gasdruckregelung
Der SMC-Proportionalregler ITV1060-312L hilft, den eingestellten Arbeitsgasdruck aufrechtzuerhalten. Diese Ausrüstung ist nützlich, wenn Sie mit Stahl und anderen für die Maschine vorgesehenen Metallen arbeiten.
Ideen für Anwendungen
Prototypen und Kurzserien
Teile zur Designüberprüfung und Folgeversionen des Projekts.
Technische Details
Griffe, Blenden, Halterungen und Gehäuseelemente.
Werbung und Markierungen
Plaketten, Schilder und Dekorationen aus Metall.
Quelle JPT
800 W, Dauerstrich- und Luftkühlung
JPT YDFLC-800-L-A-S-05 ist eine FIBER CW-Quelle mit einer optischen Leistung von 800 W und einer Nennwellenlänge von 1080 nm. Durch die eigene Luftkühlung entfällt eine separate Kühl- und Wasserinstallation. Die luftgekühlte Quelle JPT schafft eine kompakte Station für kleine Metallteile.
Sie können Schilder, Tafeln, Griffe und Prototypen auf Ihrer eigenen Maschine erstellen.

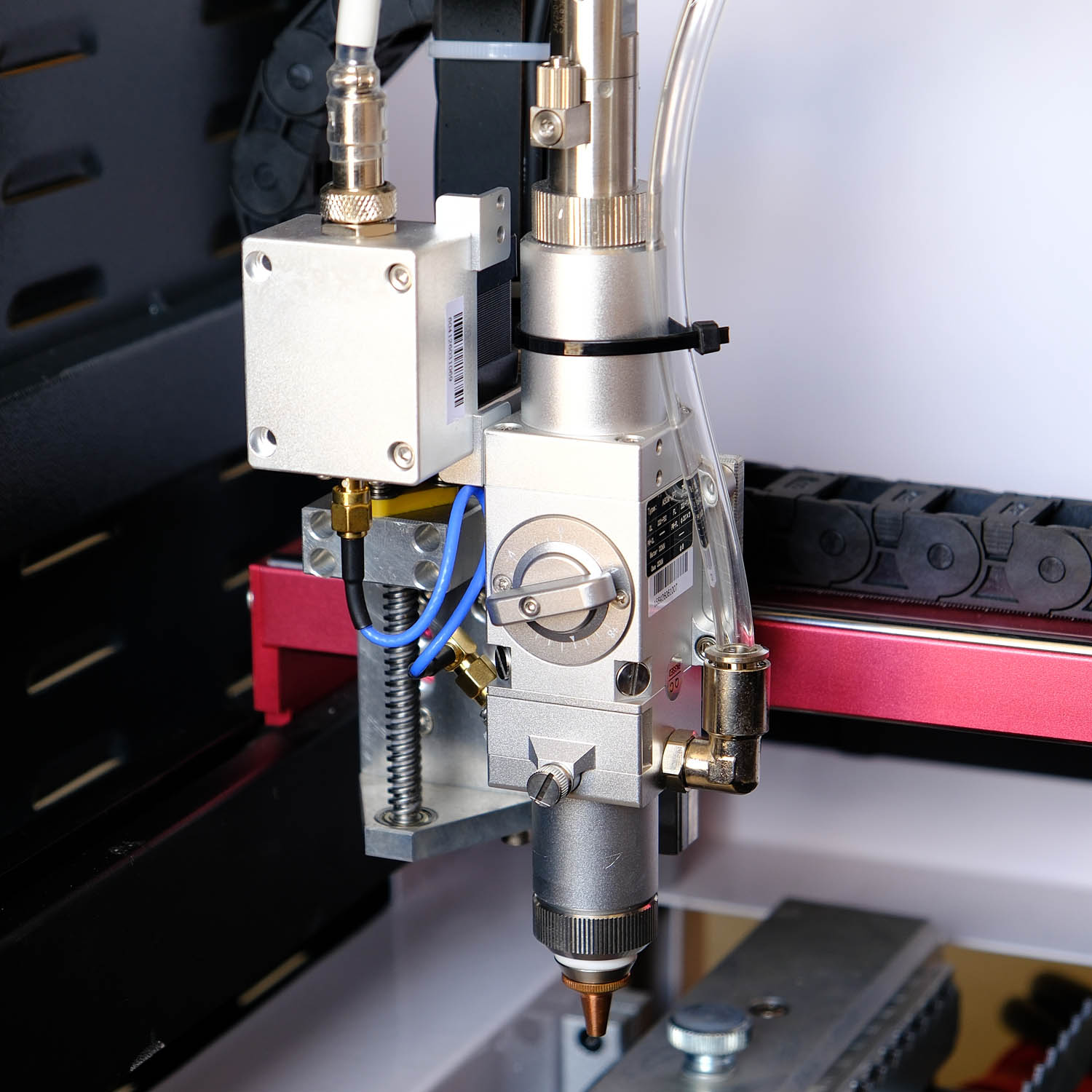

Au3Tech A50M Kopf
Manueller Fokus und kapazitives Tracking
Durch die manuelle Einstellung des A50M-Kopfes können Sie den Fokuspunkt an die Art und Dicke des Blechs anpassen. Das kapazitive System verfolgt die Oberfläche und steuert den Düsenabstand während des Betriebs. Die manuelle Fokussierung funktioniert mit kapazitiver Oberflächenverfolgung. Dadurch haben Sie die Kontrolle über den Brennpunkt und die Kopfhöhe.
Auswechselbare Schutzoptiken erleichtern die Bedienung des Kopfes bei Folgeprojekten.

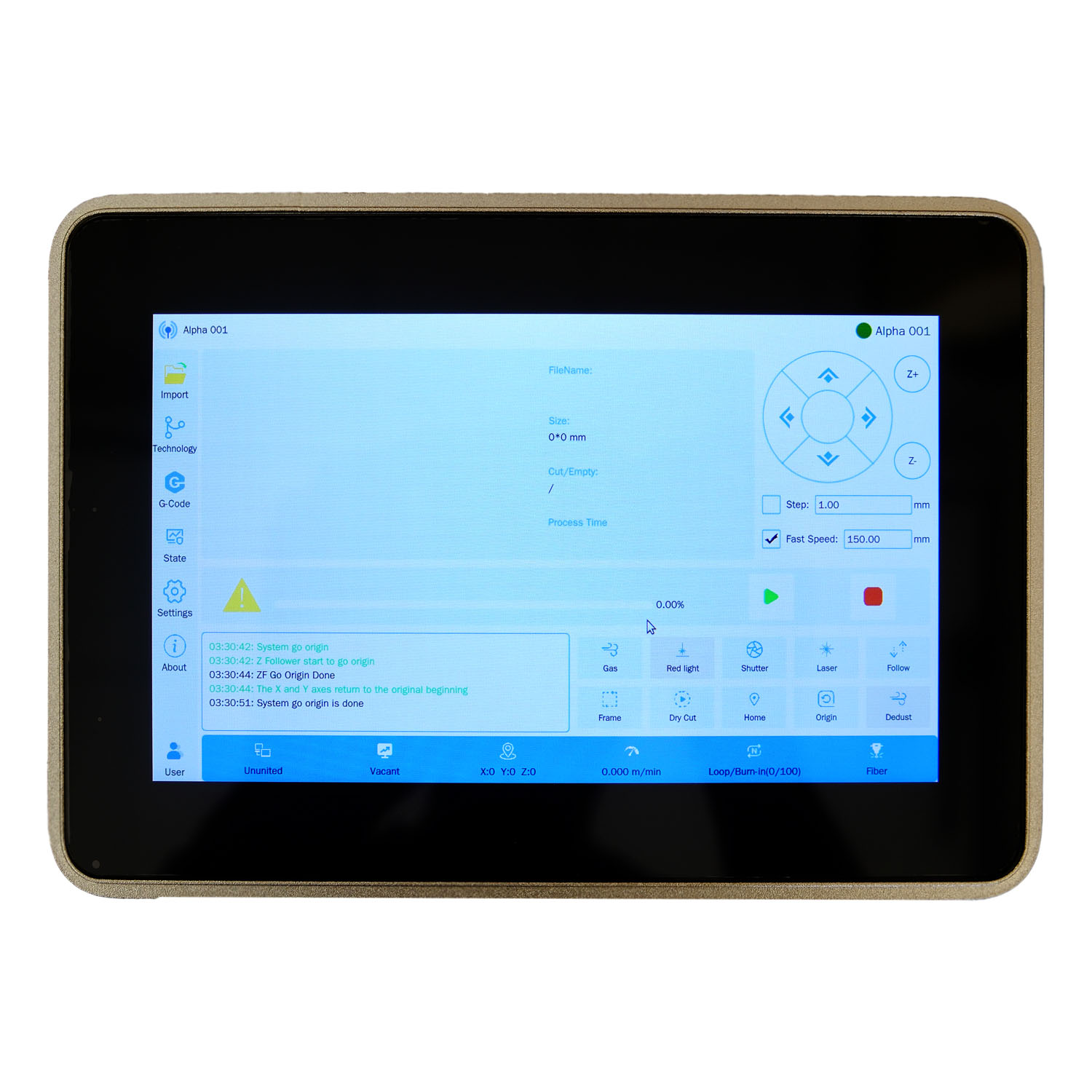

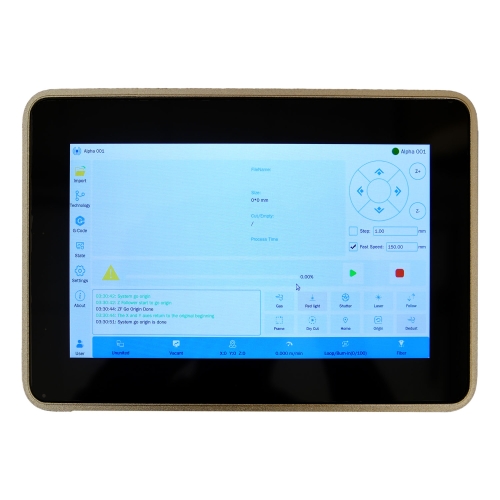

Steuerung und Programmierung
MCC200 + NexCut X1 mit Computer oder Panel
Vom Computer aus können Sie einen Auftrag vorbereiten, Parameter von der Maschine importieren und Schichten, Leistung, Geschwindigkeit, Gas und Schnitthöhe einstellen. Das Touchpanel ermöglicht Referenzierung, Positionierung und Offline-Dateiverwaltung. Die Software verbindet das Design mit der Bedienung des Gerätes. Sie können Geometrie- und Auftragsparameter in einer gemeinsamen Umgebung organisieren.
Die Kontrolle über das Projekt erleichtert die Erstellung nachfolgender Detailversionen und die Wiederholung vorbereiteter Aufträge.

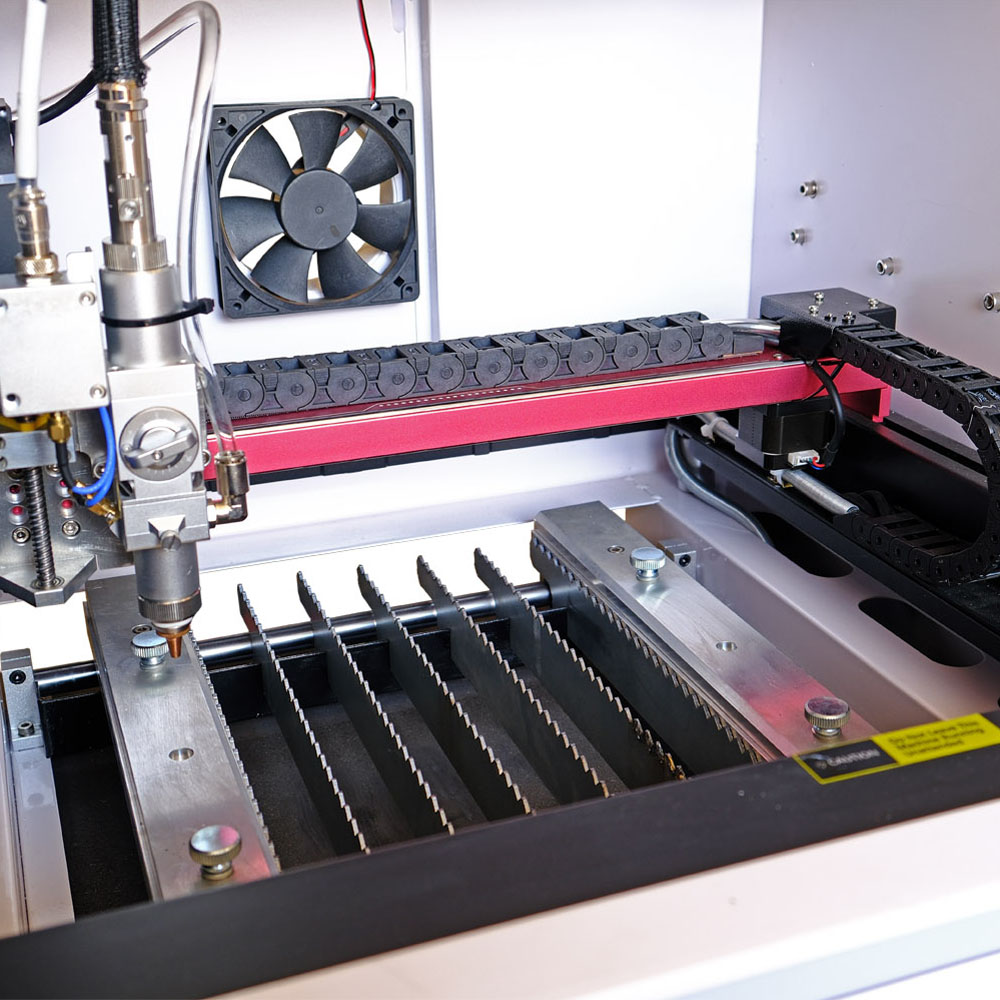

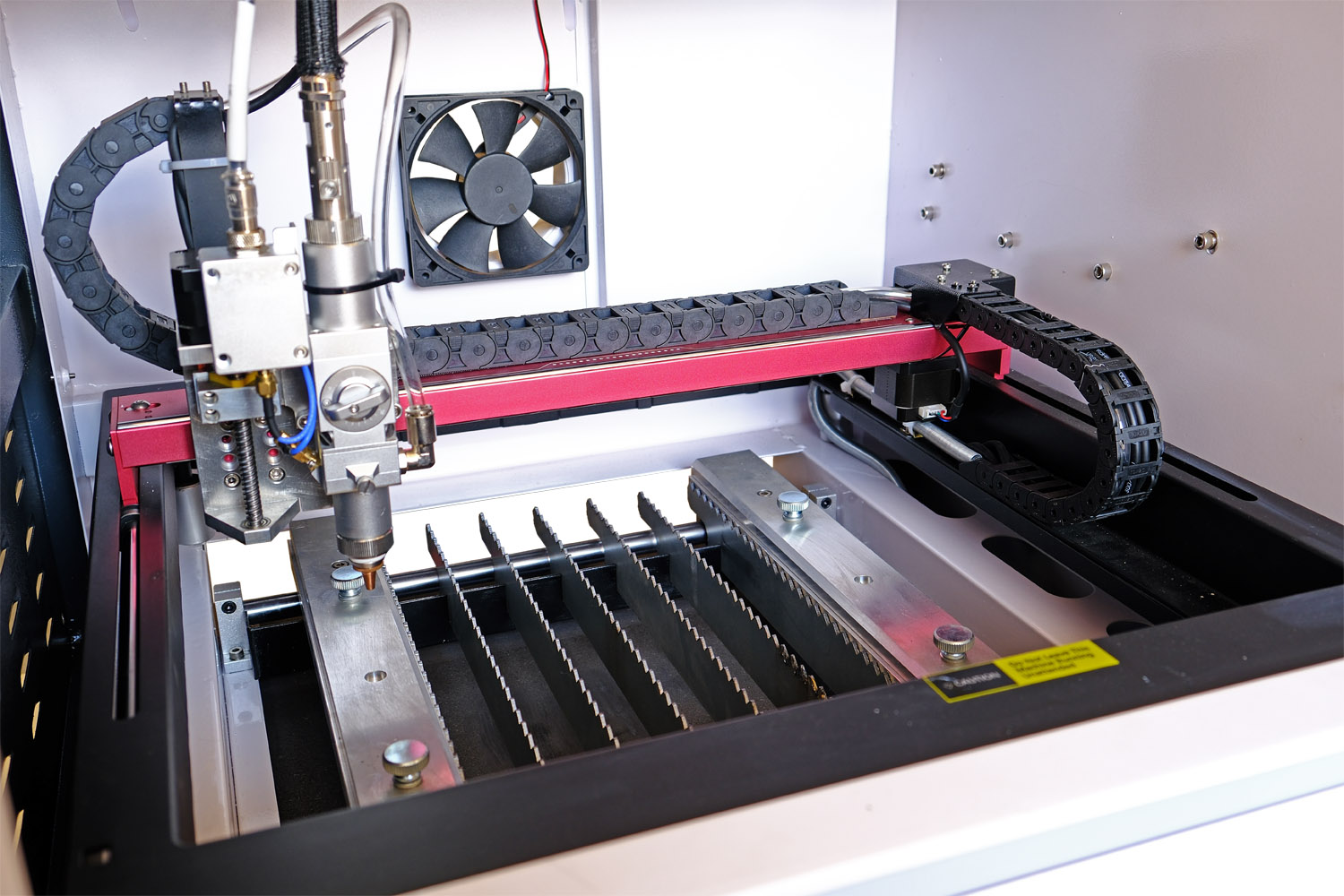

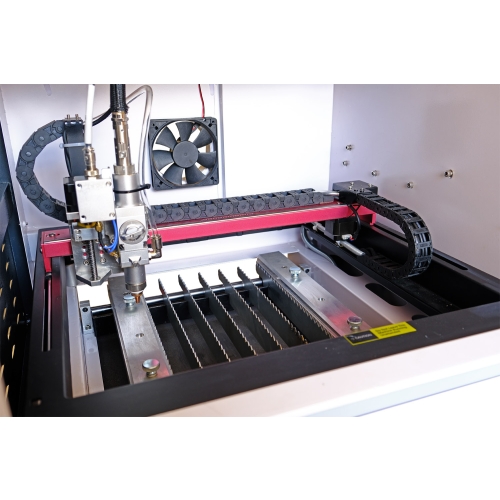

Arbeitstisch
Messerauflage und kleine Abfallschublade
Die Zahnleisten reduzieren die Kontaktfläche zwischen Blech und Träger. Die Streifen auf beiden Seiten des Tisches helfen, das Material zu fixieren. Der Tisch bietet Platz für Material und Anordnung von Details. Sein Design unterstützt die Organisation der Verladung, Bearbeitung und Entgegennahme fertiger Elemente.
Im zur Verfügung stehenden Arbeitsbereich können Sie ein einzelnes Projekt oder eine Anordnung aus mehreren Teilen umsetzen.

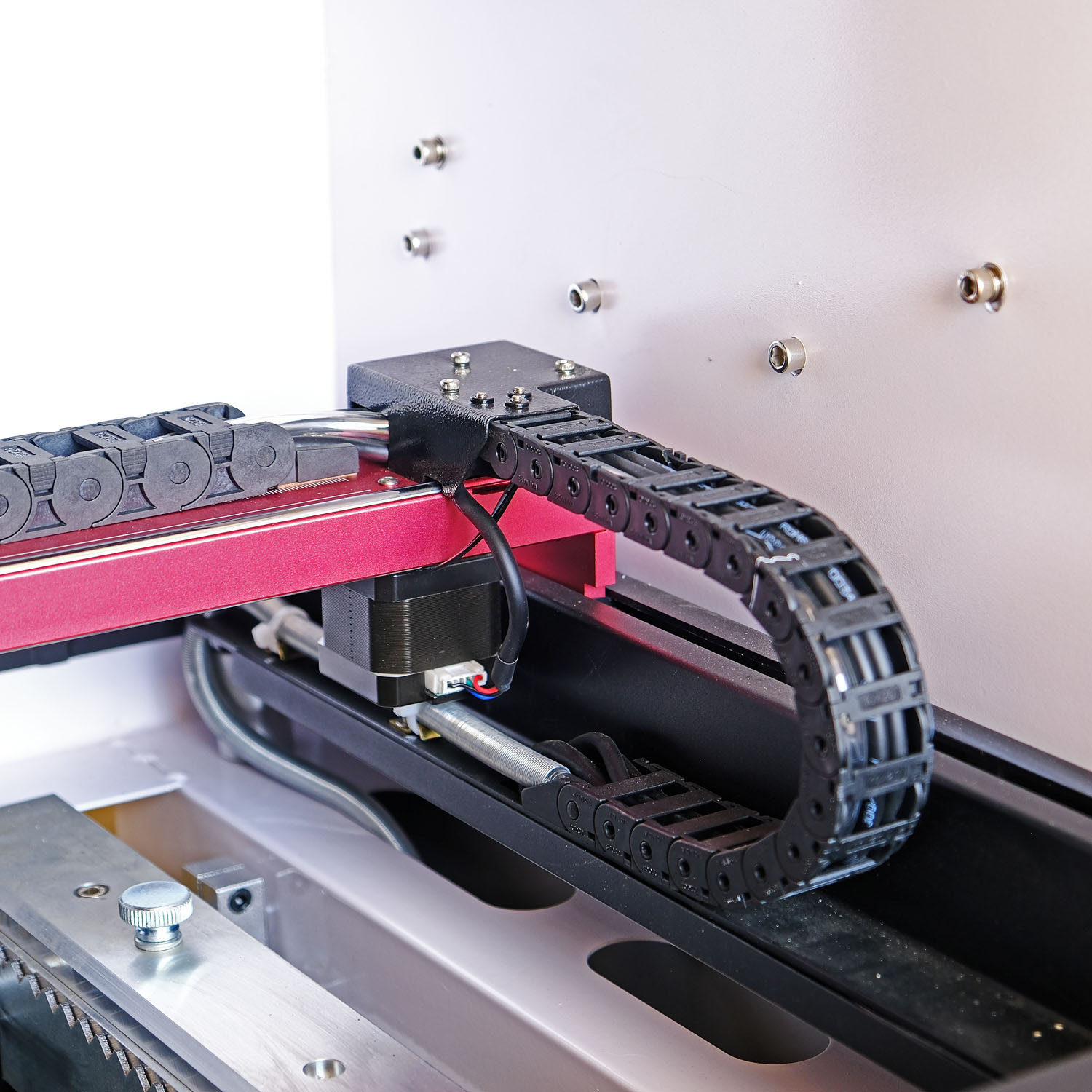

Antrieb und Rahmen
Modulares Riemengetriebe in kompakter Bauweise

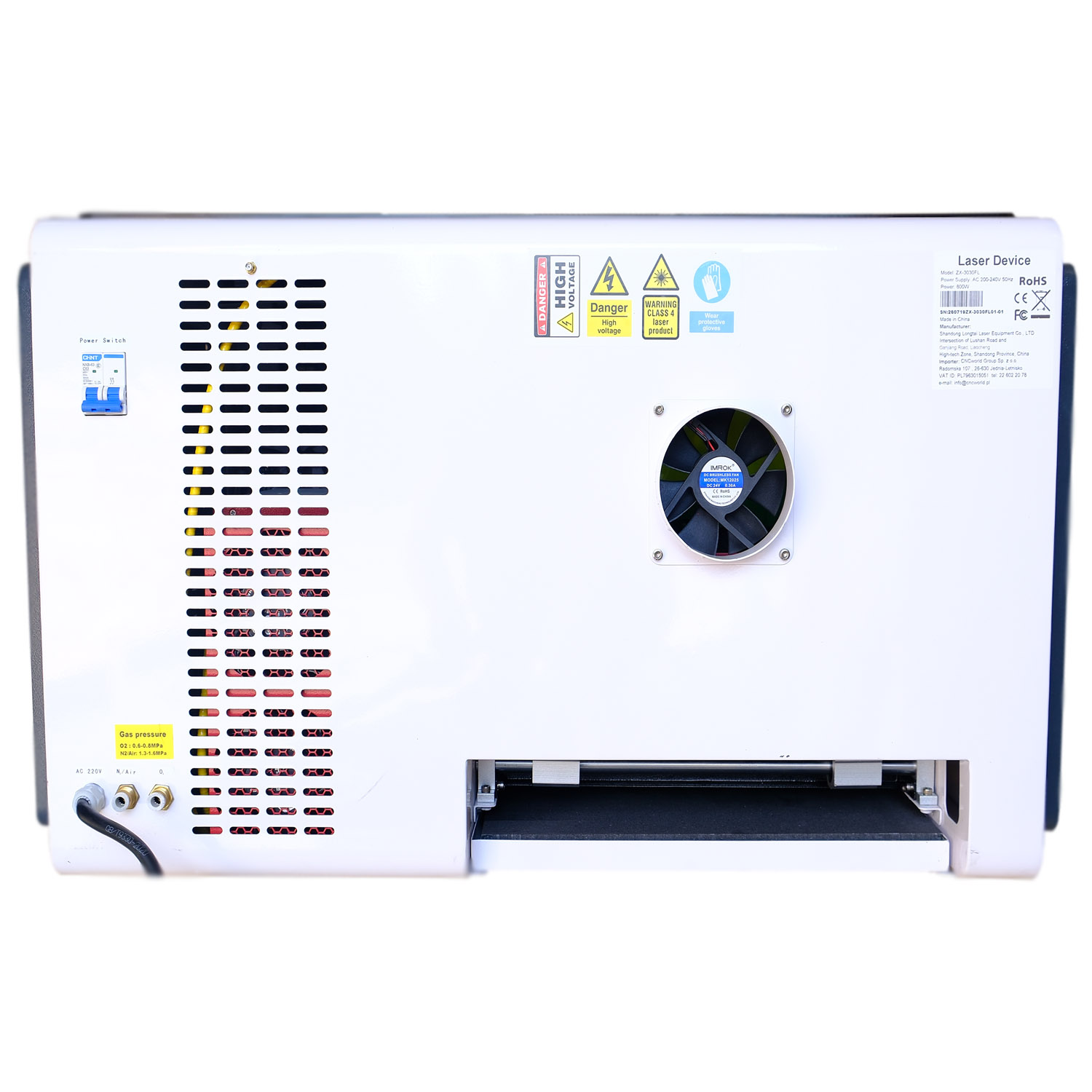

Drei digitale Schrittsteuerungen Leadshine DM415S arbeiten mit einem modularen Riemenantrieb. Der Rahmen aus Aluminiumlegierung und das geschlossene Gehäuse ergeben eine kompakte Maschine mit den Abmessungen 900 × 590 × 560 mm. Rahmen und Antriebe bilden die mechanische Basis für die Achsbewegung. Durch die kompakte Form kann das Gerät in die Ausstattung einer kleineren Werkstatt integriert werden.
Für technische Projekte, Prototypen und Kleinserien steht Ihnen ein eigener Arbeitsplatz zur Verfügung.

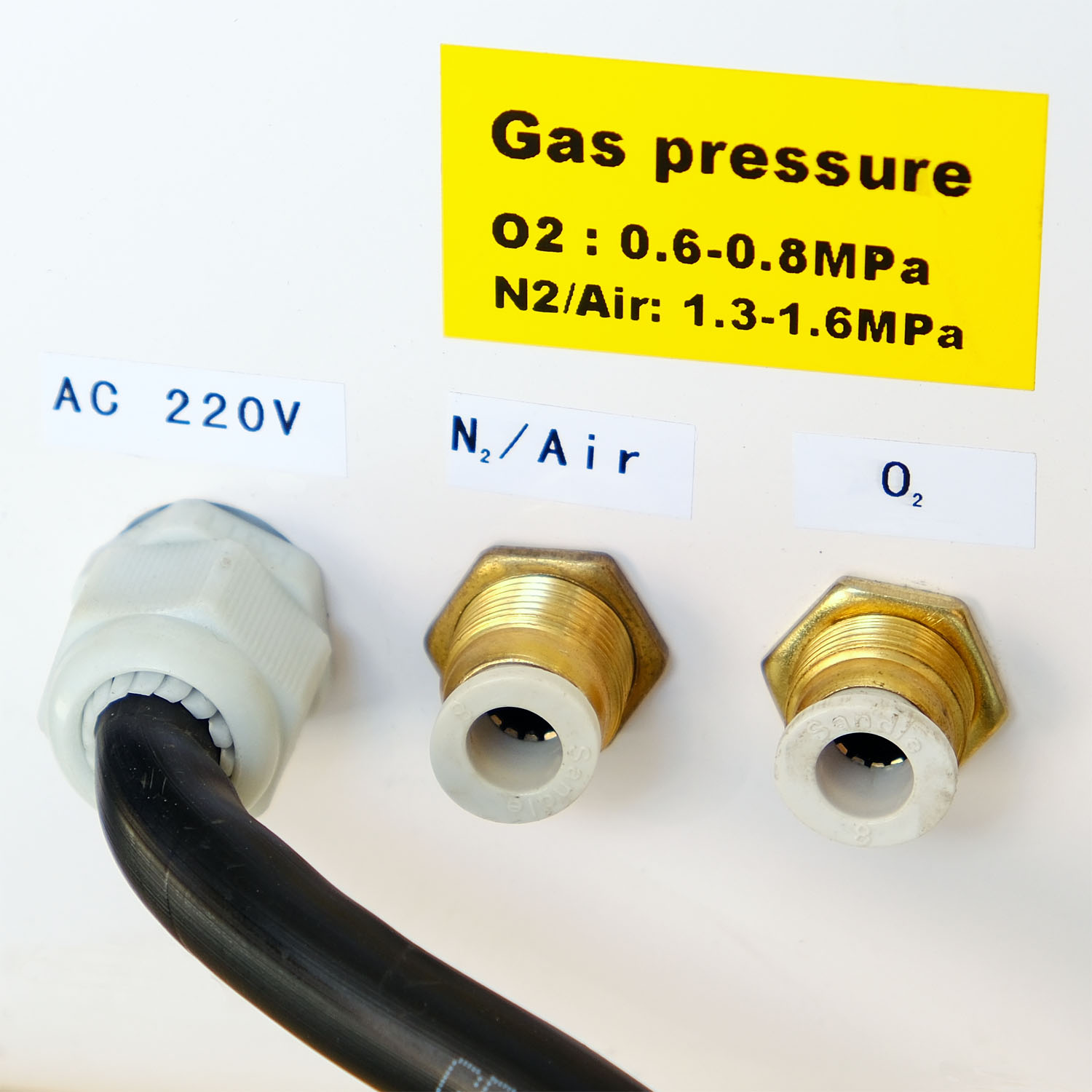

Gas- und SMC-Regler
Sauerstoff und Stickstoff / aufbereitete Luft trennen
Der SMC-Proportionalregler ITV1060-312L hilft, den eingestellten Arbeitsgasdruck aufrechtzuerhalten. Die Maschine verfügt über einen separaten O₂-Anschluss und einen gemeinsamen N₂/Luft-Anschluss. Der Proportionalregler hilft, den eingestellten Arbeitsgasdruck aufrechtzuerhalten. Separate Anschlüsse ermöglichen den Betrieb von Konfigurationen mit Sauerstoff und Stickstoff oder aufbereiteter Luft.
Diese Ausrüstung ist nützlich, wenn Sie mit Stahl und anderen für die Maschine vorgesehenen Metallen arbeiten.

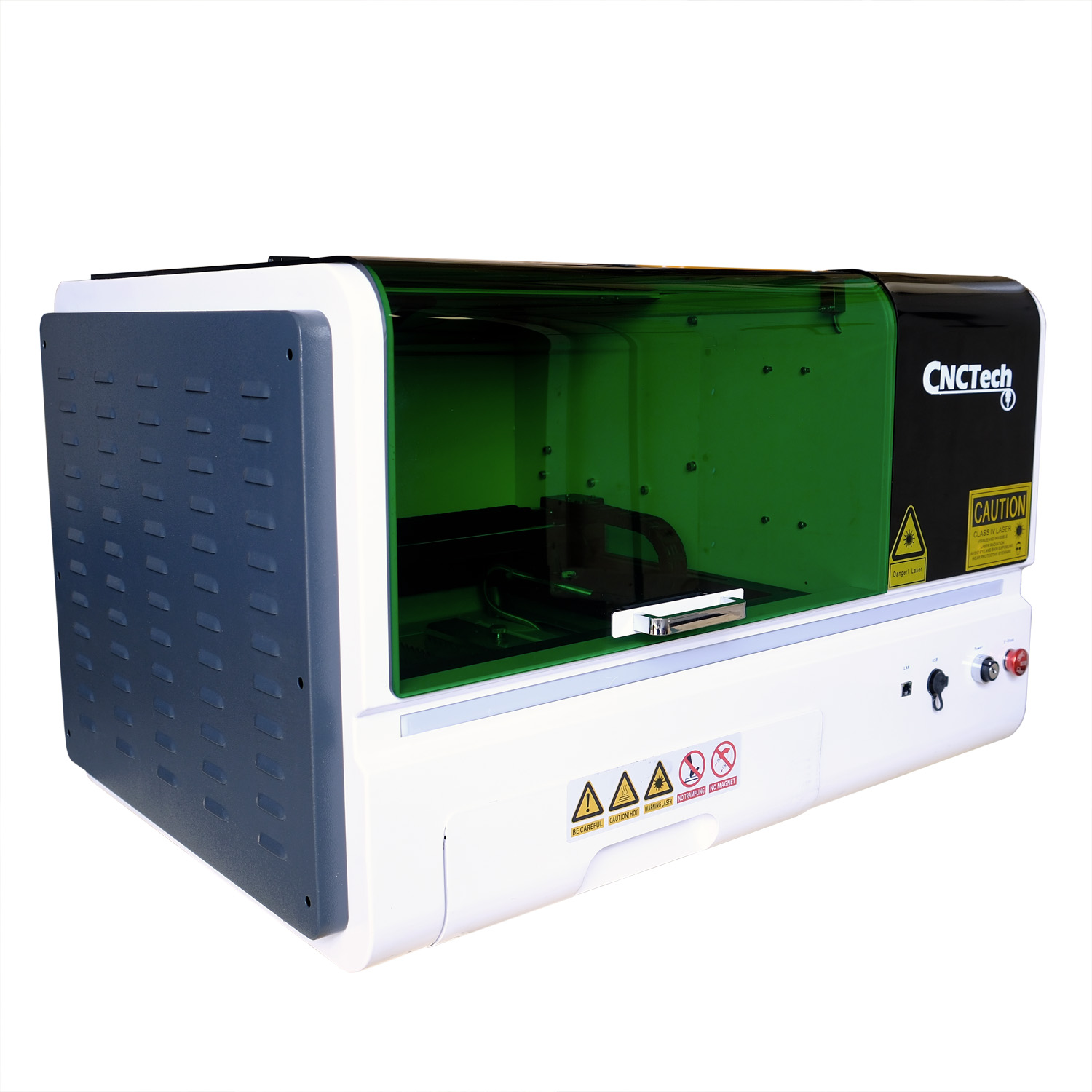

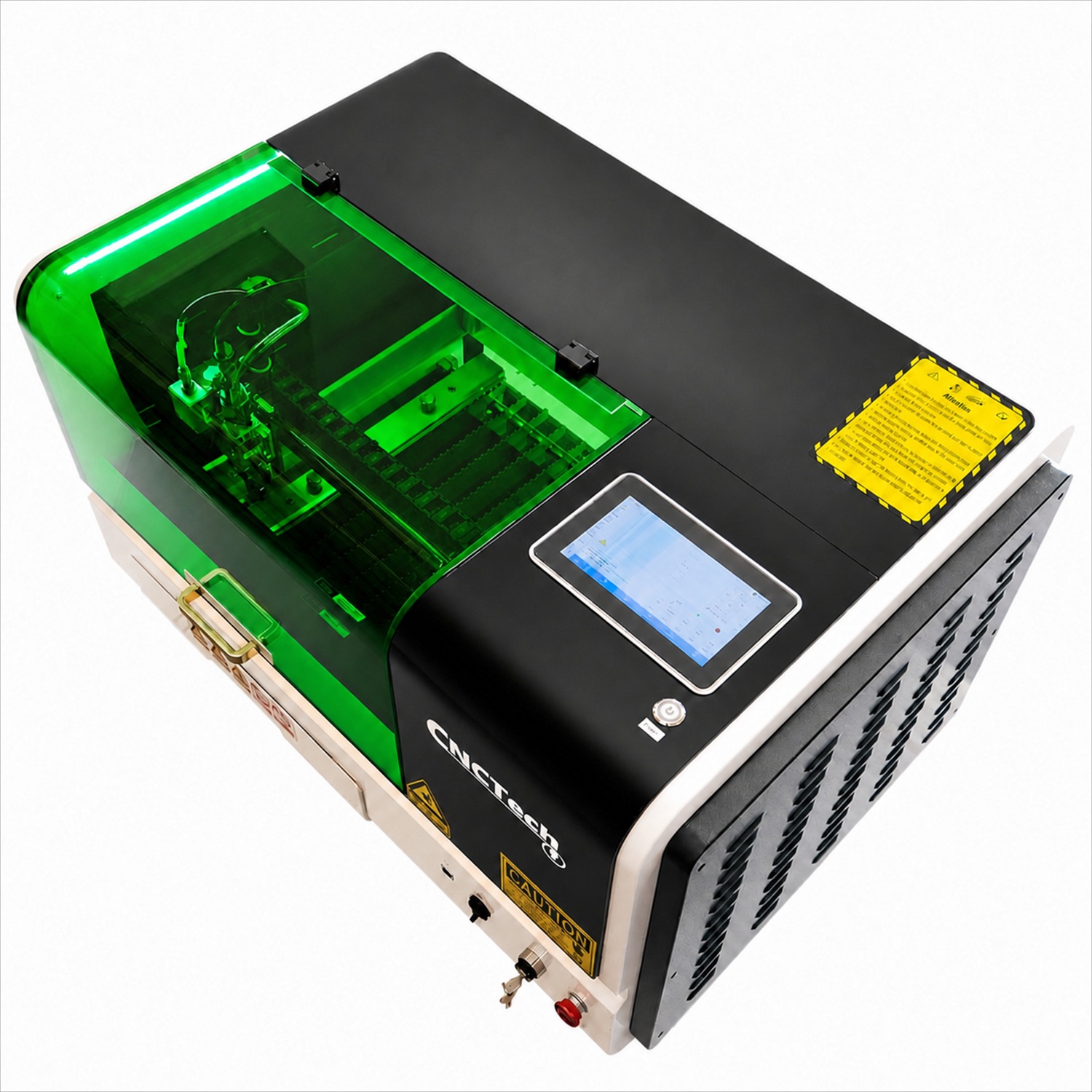

Steh auf und Kerl

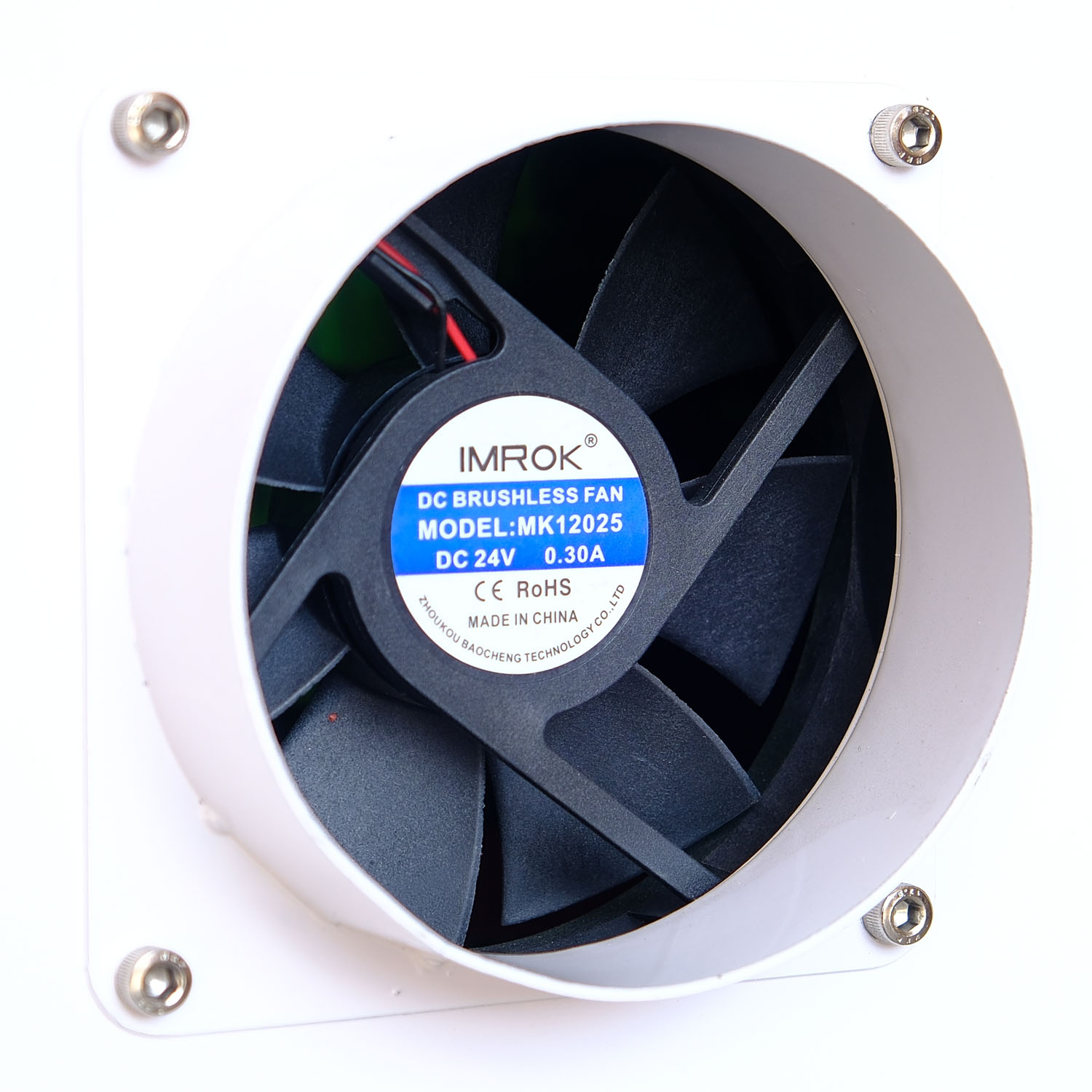

Geschlossene Kammer, Ventilator und Abluftkanal
Die Arbeitskammer trennt den Prozess von der Umgebung und die grüne Abdeckung ermöglicht die Beobachtung. Ein Abluftventilator und ein flexibles Kabel erleichtern den Anschluss des Gerätes an die vorbereitete Absauganlage. Die Kammer konzentriert die Verarbeitung in der Maschine und der Absauganschluss erleichtert den Anschluss des Geräts an die Stationsinstallation.
Die kompakte Form ist eine praktische Lösung für eine Werkstatt, die kleine Metallteile herstellt.
Metalle und Umfang der Verarbeitung
Kohlenstoffstahl
- Griffe, Halterungen, Platten und Kleinteile.
- Ungefähre Dicke 4–6 mm.
Edelstahl
- Fronten, Blenden, Markierungen und Gehäuseelemente.
- Ungefähre Dicke 1–2 mm.
Aluminium
- Leuchtengehäuse, Gitter und technische Details.
- Ungefähre Dicke 1–1,5 mm.
Messing
- Schilder, Dekorationen, Markierungen und Kleinteile.
- Ungefähre Dicke 0,5–1 mm.
Software und Steuerung
NexCut X1 und Offlinedateien
Steuerungskonfiguration: Au3Tech MCC200 + NexCut X1. Die Steuerung verknüpft das vorbereitete Projekt mit Gerätebedienung und Aufgabenparametern.
Mit Ihren eigenen Dateien können Sie einzelne Projekte umsetzen, Folgeversionen des Details vorbereiten und bei Folgeaufträgen auf die ausgewählte Geometrie zurückgreifen.
Was gewinnen Sie im Arbeitsalltag?
Schneiden Sie Metall nach Ihren eigenen Entwürfen
- Prototypen und Kurzserien — Designverifizierungsteile und anschließende Designrevisionen.
- Technische Details — Griffe, Blenden, Halterungen und Gehäuseteile.
- Werbung und Markierungen — Plaketten, Schilder und Dekorationen aus Metall.
- Eigene Projekte — Freiheit, Aufträge nach Ihren eigenen Grafiken oder Geometrien auszuführen.
- Nachbestellungen — Möglichkeit, das Angebot durch neue Produkte und Kleinserien zu erweitern.
Technische Daten
| Parameter | Wert |
|---|---|
| Modell | ZX-3030FL |
| Effektiver Schnittbereich | 300 × 280 mm |
| XYZ-Bereich | 300 × 280 × 50 mm |
| Lasertyp und Leistung | FIBER CW, 800 W |
| Quelle | JPT YDFLC-800-L-A-S-05, luftgekühlt |
| Wellenlänge | Nominell 1080 nm |
| Kopf | Au3Tech A50M, manueller Fokus |
| Höhenverfolgung | Kapazitiv |
| Steuerung/Programm | Au3Tech MCC200 + NexCut X1 |
| Fahrer fahren | 3 × Leadshine DM415S, digitaler Schrittmotor |
| Übertragung | Modularer Riemenantrieb |
| Tisch | Zahnmesser, Hintergrundbeleuchtung, Abfallschublade |
| Rahmen | Aluminiumlegierung, geschlossenes Gehäuse |
| Gasregler | SMC ITV1060-312L, proportional elektropneumatisch |
| Gase | Sauerstoff, Stickstoff oder aufbereitete Luft |
| Verbindungen | Separates O₂; übliches N₂/Luft |
| Empfohlene Drücke | O₂: 0,6–0,8 MPa; N₂/Luft: 1,3–1,6 MPa |
| Positionierungsgenauigkeit | 0,05 mm/m |
| Wiederholbarkeit | ±0,05 mm/m |
| Beschleunigung | 0,3–0,5 G |
| Formate | DXF, CHF, NC, TXT, CNC, G, PLTI, SVG |

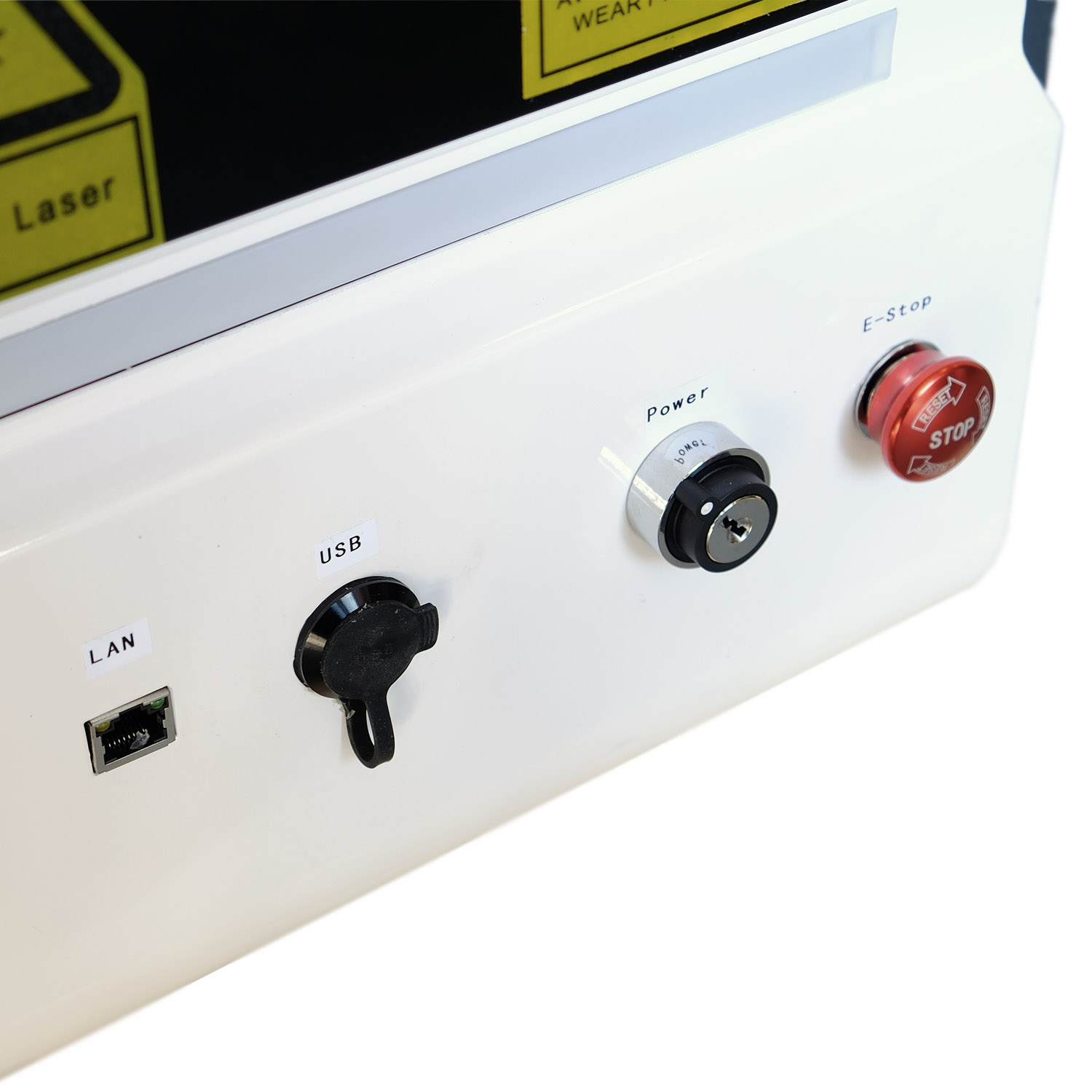

| Daten | USB / WLAN |
| Stromversorgung | AC 220 V ±10%, 50/60 Hz, 1 Phase |
| Gesamtleistung | Über 4 kW |
| Maschinenabmessungen | 900 × 590 × 560 mm |
| Nettogewicht des Geräts | Über 70 kg |
| Verpackungsmaße | 1030 × 730 × 740 mm |
| Bruttogewicht des Geräts | Über 117 kg |
| Umfeld | 15–30°C, Feuchtigkeit 40–80%, nicht kondensierend |
ZX-3030FL Starterkit
- FIBER ZX-3030FL 800 W Schneidemaschine
- Luftgekühlte JPT-Quelle und Au3Tech A50M-Kopf an der Maschine montiert
- Satz Schutzlinsen
- Schneiddüsen aus Messing
- Keramikgriffe
- Fernbedienung mit Kabel
- USB Speicher mit Maschinensoftware und Dateien
- WLAN-Antenne
- Inbusschlüsselsatz
- Flexibler Absaugschlauch mit Band
- Schlüsselschalter mit Schlüsseln
- Schnittmusterset
- Bedienungsanleitung auf Polnisch
Fragen vor dem Kauf
Wie große Projekte können umgesetzt werden?
300 × 280 mm.
Welche Quelle läuft auf der Maschine?
JPT YDFLC-800-L-A-S-05, luftgekühlt.
Welche Steuerelemente sind enthalten?
Au3Tech MCC200 + NexCut X1.
Was bekomme ich mit der Maschine?
FIBER ZX-3030FL 800 W Schneidemaschine; Luftgekühlte Quelle JPT und an der Maschine montierter Kopf Au3Tech A50M; Schutzlinsenset; Schneiddüsen aus Messing; Keramikgriffe; Fernbedienung mit Kabel; USB-Speicher mit Software und Maschinendateien; WLAN-Antenne; Inbusschlüsselsatz; Flexibler Absaugschlauch mit Band; Schlüsselschalter mit Schlüsseln; Schnittmusterset; Bedienungsanleitung auf Polnisch.
