Ultraschallreiniger in der Praxis: Bauteile, Schmuck und Vinylplatten

Kavitation: Was an der Oberfläche geschieht

Grafik vergrößern ↗

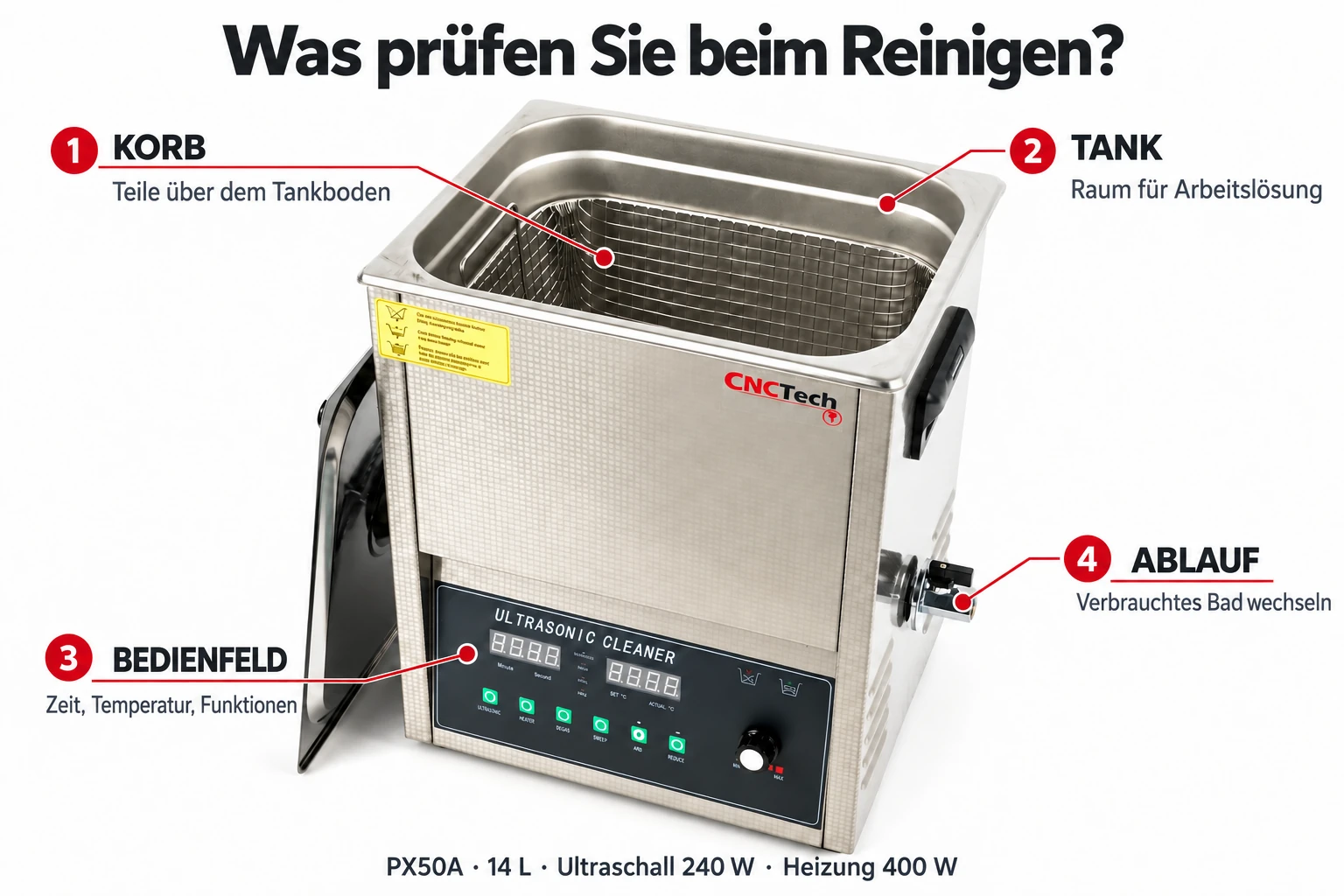

Korb

Hält die Teile vom Wannenboden fern. Ordnen Sie sie so an, dass das Bad die Oberflächen erreicht.

Behälter

Behälter für eine geeignete Reinigungslösung; die Literzahl ersetzt nicht die Korbmaße.

Bedienfeld

Zeit, Temperatur und modellspezifische Funktionen einstellen.

Ablauf

Erleichtert den Wechsel des verbrauchten Bads gemäß Anleitung.

Die Schallwandler übertragen Schwingungsenergie auf die Flüssigkeit. Druckänderungen bewirken, dass Mikrobläschen entstehen und implodieren. Diese Kavitation unterstützt das Ablösen von Verschmutzungen an der eingetauchten Oberfläche. Die Lösung gelangt in Bohrungen, Nuten und Vertiefungen, die mit Handwerkzeugen schwer erreichbar sind. Ein zum Material passendes Reinigungsmittel hilft, die jeweilige Verschmutzung zu entfernen.

Achten Sie im animierten Querschnitt auf den Kontakt zwischen Flüssigkeit und Werkstück. Ein unter dem Bauteil eingeschlossenes Luftpolster verhindert den erforderlichen Kontakt der Oberfläche mit dem Bad. Auch zwei aneinanderliegende Teile können eine zu reinigende Stelle verdecken. Deshalb beeinflusst die Anordnung der Beladung das Ergebnis selbst bei identischen Einstellungen am Bedienfeld.

Wellen oder sichtbare Blasen in der Wanne sind für sich genommen kein Sauberkeitsnachweis. Prüfen Sie das entnommene und für die Kontrolle vorbereitete Bauteil: die problematische Nut, den Kanal, die Beschichtung oder die Oberfläche.

Dasselbe Bauteil vor und nach dem Zyklus: die echte Vorführung ansehen

Das Video aus dem Angebot der PS-Serie zeigt dasselbe runde Bauteil im Korb vor dem Eintauchen und nach dem vorgeführten Prozess. Die gegenübergestellten Ausschnitte machen die Veränderung der Oberfläche sichtbar: Im ersten ist das Bauteil stärker verschmutzt, im zweiten deutlich sauberer.

Dies sind authentische Ausschnitte aus derselben Aufnahme. Korb und Kamera verändern ihre Position. Daher handelt es sich weder um eine Labormessung noch um einen Vergleich aus identischer Perspektive. Die Vorführung liefert kein allgemeingültiges Rezept für andere Verschmutzungen oder Materialien. Sie bietet aber einen guten Ausgangspunkt für Ihre eigene Aufgabe: Bestimmen Sie den problematischen Bereich des Bauteils, bereiten Sie den Prozess vor und vergleichen Sie das Ergebnis genau an dieser Stelle.

Werkstatt: Düsen, Siebe und Teile mit komplexer Geometrie

Eine typische Aufgabe ist das Entfernen fettiger Ablagerungen von einem Metallteil mit Nuten oder Bohrungen. Beginnen Sie bei einem solchen Auftrag mit einem Foto und klären Sie: welches Metall, welche Verschmutzung und welche Stelle gereinigt werden soll. Aluminium kann einen anderen Prozess benötigen als Stahl oder ein Bauteil mit Dichtung oder Beschichtung.

Beobachten Sie in der Vorführung mit Metallteilen deren Verteilung im Korb. Entscheidend ist, dass das Bad jede Oberfläche erreicht, und nicht, die Wanne maximal zu füllen. Entfernen Sie größere lose Verunreinigungen vorher mit einer für das Bauteil vorgesehenen Methode, damit sie nicht sofort das gesamte Bad belasten. Liegt die Verschmutzung in einem Kanal, muss dieser mit Flüssigkeit gefüllt sein; eingeschlossene Luft ist zu vermeiden.

Prüfen Sie nach dem Zyklus genau diesen Kanal oder diese Nut und führen Sie anschließend das erforderliche Spülen und Trocknen durch. Das Freilegen der Oberfläche ersetzt keinen durch Korrosion verlorenen Werkstoff. Ein äußerlich sauberes Bauteil bestätigt auch nicht automatisch die Durchgängigkeit aller Kanäle. Fotos vor und nach Ihrer eigenen Probe helfen, die nächste Beladung zu beurteilen. Sie sollten dasselbe Bauteil unter gleichen Bedingungen zeigen.

Schmuckwerkstatt: Polierpaste und empfindliche Bauteile

Nach dem Polieren bleibt Paste in Vertiefungen, Hinterschneidungen und schwer zugänglichen Bereichen des Produkts zurück. Genau für solche Aufgaben wird in der Schmuckfertigung Ultraschall mit einem für das jeweilige Metall geeigneten Reinigungsmittel eingesetzt. Ebenso wichtig sind Spülen und Trocknen, damit auf der fertigen Oberfläche keine Chemikalien oder Ablagerungen zurückbleiben.

Bevor vollständige Schmuckstücke in die Wanne kommen, müssen Sie das gesamte Produkt kennen: Steine, Fassungen, Klebungen, Beschichtungen und Verbindungen. Perlen, Korallen, manche Steine und empfindliche Oberflächen können eine andere Methode erfordern. Ein kräftiges Reinigungsbad ist kein Universalrezept für jeden Schmuck. Bei unklarem Aufbau richten Sie sich nach den Empfehlungen des Herstellers oder des zuständigen Verfahrenstechnikers.

Für Brillen und optische Bauteile gilt ein ähnlicher Grundsatz: Die Eignung einer Metallfassung bestätigt nicht die Beständigkeit der Linsenbeschichtungen. Bei der Auswahl für optische Teile müssen das gesamte Objekt, das Reinigungsmittel und die Reinigungsbedingungen berücksichtigt werden.

Vinylplatten: auch die Führung der Platte ist entscheidend

Das spezielle Schallplattenset zeigt, wie sich dieselbe Kavitation mit einer anderen Aufnahme kombinieren lässt. Die Vorrichtung dreht die Schallplatten durch das Bad, statt sie wie Metallteile in den Korb zu legen. Beobachten Sie im Video die Befestigung, die Drehbewegung und den Bereich, der durch die Lösung geführt wird.

Das Modell PS30AL aus unserem Angebot besitzt eine Wanne mit 6 l, Ultraschall mit 40 kHz und eine mitgelieferte Drehvorrichtung. Maßgeblich für den Prozess bleiben die Empfehlungen für Schallplatte und Reinigungsmittel: Füllstand, Schutz des Etiketts, Zeit, Temperatur, Spülen und Trocknen. Der Einstellbereich des Geräts ist keine Temperaturempfehlung für die Schallplattenreinigung.

Das Video zeigt die mechanische Handhabung. Betrachten Sie das Bild einer rotierenden Platte nicht als Nachweis einer Klangverbesserung. Dafür wären geeignete Vergleichsbedingungen nötig. Im Alltag sind auch das Ablegen und Trocknen der Platte wichtig, damit sie nicht erneut verschmutzt.

DEGAS, SWEEP und Leistungsregelung: wann diese Funktionen sinnvoll sind

DEGAS dient zur Vorbereitung eines frischen Bads: Es hilft, gelöste Luft zu entfernen, die die wirksame Energieübertragung beeinträchtigt. Verwenden Sie die Funktion nach dem Ansetzen der Lösung gemäß Geräteverfahren. Das ist eine andere Aufgabe als das Erwärmen der Flüssigkeit.

SWEEP variiert die Frequenz in einem kleinen Bereich um die Arbeitsfrequenz und unterstützt eine gleichmäßigere Feldwirkung in der Wanne. Das ist bei einer über einen größeren Bereich verteilten Beladung hilfreich. Funktionen namens Pulse, Turbo Sweep oder Power Sweep können je nach Serie unterschiedlich arbeiten. Vergleichen Sie daher die Anleitungen und nicht nur die Tastenbezeichnungen.

Die Regelung der Ultraschallleistung ermöglicht die Anpassung der Prozessintensität. Die Heizung ist ein separates System; ihre Wattzahl wird nicht zur Reinigungsleistung des Ultraschalls addiert. Eine höhere Temperatur kann bestimmte Reinigungschemikalien unterstützen. Der zulässige Bereich ergibt sich jedoch aus dem Mittel und dem Bauteil. Auch der Ultraschall selbst kann die Flüssigkeit erwärmen.

6 Liter und 14 Liter: Beginnen Sie mit den Maßen, nicht mit der Bezeichnung

Prüfen Sie die Bauteilmaße einschließlich der vorgesehenen Anordnung und anschließend die nutzbaren Innenmaße des Korbs sowie die erforderliche Eintauchtiefe. Die Behältermaße sind größer als der freie Raum im Einsatz. Das Nennvolumen sagt außerdem nicht, wie viel Flüssigkeit bei einem konkreten Verfahren eingefüllt werden muss.

Der PX50A hat beispielsweise eine Wanne mit 300 × 240 × 200 mm und ein Nennvolumen von 14 l. Der FTS360 besitzt eine Wanne mit 300 × 155 × 150 mm bei einem Nennvolumen von 6 l. Beide haben eine angegebene Länge von 300 mm, unterscheiden sich aber in Breite, Tiefe und Ausstattung. Bei einem Bauteil, das fast so lang wie die Wanne ist, müssen Sie prüfen, ob es mit Abstand in den Korb passt. Ein Vergleich der Literzahl allein reicht nicht aus.

Berücksichtigen Sie bei wiederkehrenden Chargen den Abstand zwischen den Teilen, die zulässige Korbbelastung und die Entnahme. Ein Ablauf erleichtert den Badwechsel. Ein separater Platz zum Spülen und Trocknen entscheidet häufig darüber, wie praktisch der gesamte Arbeitsplatz ist.

PS, GX, PX und FTS: konkrete Funktionen im Vergleich

Alle Geräte in diesem Vergleich arbeiten mit einer Nennfrequenz von 40 kHz. Sie unterscheiden sich unter anderem in Nutzraum, Ultraschallleistung, Heizung und Bedienfunktionen. Der Serienname allein ersetzt nicht die Prüfung der konkreten Baugröße. Bei täglich ähnlichen Beladungen kann ein Einstellungsspeicher praktischer sein als zusätzliches, ungenutztes Wannenvolumen.

Von der Vorbereitung bis zum Trocknen: der vollständige Arbeitszyklus

Füllen Sie in ein übliches Gerät keine brennbaren Lösemittel oder nicht zugelassenen aggressiven Medien. Eine Reinigung ist keine Sterilisation. Anwendungen mit Hygieneanforderungen benötigen ein entsprechend geprüftes Verfahren.

Schwaches Ergebnis? Setzen Sie am richtigen Faktor an

Ein reproduzierbares Reinigungsrezept umfasst Modell, Lösung und Konzentration, Anfangstemperatur, Zeit, Betriebsart und Beladung. Diese Dokumentation hilft beim Vergleich nachfolgender Chargen und bei der Festlegung des richtigen Zeitpunkts für den Badwechsel.

Quellen und Dokumentation

• CNCworld: PX50A 14 l – Daten, Funktionen und Vorführungen
• CNCworld: PS-Serie – Originalvorführung der Teile vor und nach dem Prozess
• CNCworld: FTS360 6 l – Betriebsarten und technische Daten
• CNCworld: PS20A 3 l – technische Daten
• CNCworld: GX30A 6 l – Betriebsarten und technische Daten
• CNCworld: PS30AL für Schallplatten – Konfiguration und Vorführung
• Elma: Funktionsweise und Funktionen der Ultraschallreinigung
• Elma: Anwendungen und Grenzen bei Schmuck
• Elma: Betriebsarten, Korb und Vorbereitung des Bads
• Elma: Physik der Kavitation sowie Funktionsweise von DEGAS und SWEEP
