Laser Metallschneider FIBER 1500W 130x250cm + Zubehör
Verfügbarkeit: Verfügbar
Lieferzeit: 48 Stunden
Versandkosten: Von 0.00 €
Katalognummer: 10564
Code des Herstellers: ZX-1325FL-1500
Inventar:
EAN-Code: 5907052595292
Der Zustand des Produkts: Neu
- Produktbeschreibung
- Produktbewertungen (0)
FIBER ZX-1325FL Laserschneidmaschine - 1500 W, 1300 × 2500 mm
Metallschneidemaschine mit einem Kopf, der den Fokus automatisch einstellt, einem Computer, Kühl- und Arbeitsgeräten.
Schneiden Sie Metall nach Ihren eigenen Entwürfen
Erstellen Sie technische Elemente, Schilder und Gehäuseteile auf Ihrer eigenen FIBER-Schneidemaschine. Die Lasertechnologie gibt Ihnen die Freiheit, Konturen, Löcher und Anordnungen mehrerer Details in einem Projekt umzusetzen.
ZX-1325FL ist eine Laserschneidmaschine FIBER mit 1500 W-Leistung, die für die Vorbereitung von Metalldetails aus Blech konzipiert ist. Im Feld 1300 × 2500 mm können Sie Elemente nach ihrer Form und Seriengröße anordnen. Die Maschine eignet sich für Platten, Griffe, Gehäuse, Geräteteile und andere Details, deren Design als Konturen zum Schneiden vorbereitet werden kann. Das Setup kombiniert eine MAX MFSC-1500-Quelle, einen Bochu BLT310-Autofokuskopf und eine 2000 FSCUT-Steuerung mit CypCutE-Software. Ein integrierter Computer mit Bildschirm und eine Fernbedienung erleichtern die Vorbereitung einer Aufgabe und die Bedienung des Geräts am Arbeitsplatz.
Die eigene Metallzerspanung eröffnet die Möglichkeit zur Anfertigung von Prototypen, Kleinserien und laufenden Aufträgen. Sie haben die Kontrolle über die Geometrie des Projekts und die Arbeitsorganisation im Werk.
Schneiden von Blech mit einem FIBER-Laser
Die wichtigsten Vorteile
Power für alltägliche Aufgaben
Die Faserquelle MAX bietet eine Nennleistung von 1500 W und arbeitet im 1060–1080 nm-Band. Sie erhalten Ihre eigene Laserstation, um Aufträge von einem einzelnen Detail bis hin zu einer Reihe von Elementen auszuführen. Prozessdesign und Parameter bleiben unter Ihrer Kontrolle.
Präziser Schneidvorgang
Der Bochu BLT310-Kopf verfügt über eine automatische Fokusanpassung im Serienmodus. Dies ist ein Schlüsselelement der Station zur Herstellung technischer Details, Gehäuse und Werbeelemente.
Bequemes Arbeiten mit dem Blatt
Der gezahnte Tisch trägt das Blech und die Rollen erleichtern die Zuführung zum Arbeitsfeld. Ihr eigener Arbeitsbereich gibt Ihnen die Freiheit, an Kleinserien, Prototypen und der Produktion maßgeschneiderter Elemente zu arbeiten.
Vom Design bis zum Metalldetail
Das CypCutE-System ist auf einem integrierten Computer mit großem LCD-Bildschirm installiert. So lassen sich wechselnde Projekte komfortabel umsetzen: vom Prototyp bis zur nächsten Teileserie.
Mechanik für sich wiederholende Bewegungen
Die X/Y-Achsen werden von Fuji-Servomotoren 750 W angetrieben, und die Z-Achse wird von einem Servomotor 400 W angetrieben. Eine umfangreiche Mechanik bildet die Grundlage für die alltägliche Fertigung aus eigenen CAD-Konstruktionen.
Chiller in der eingestellten Konfiguration
Der CWFL-3000-Kühler verfügt über einen 22 l-Tank und eine erklärte Temperaturstabilität von ±0,5°C. Sie verfügen über eine Quelle, einen Kopf und eine Kühlung, die auf eine Produktionsstation abgestimmt sind.

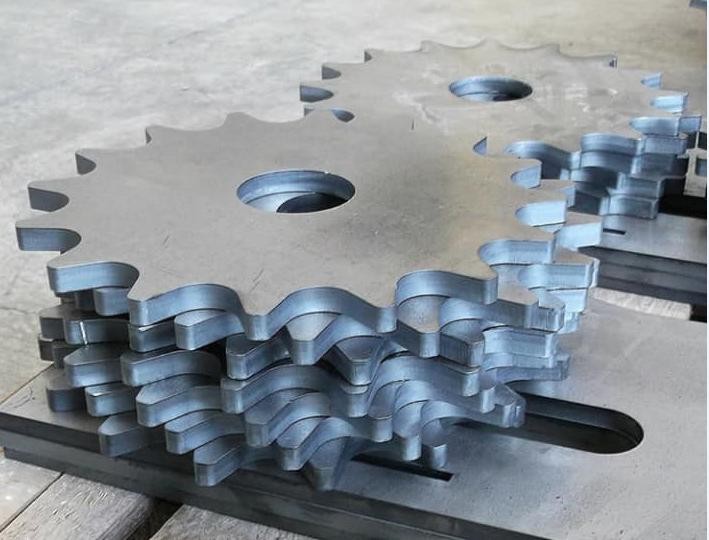

Konturen, Löcher und Ausschneiden von Metalldetails
Einen dekorativen Umriss ausschneiden
Fertiges dekoratives Detail
Nahaufnahme des Randes des Details
Ideen für Anwendungen
Prototypen und Kurzserien
Teile zur Designüberprüfung und Folgeversionen des Projekts.
Technische Details
Griffe, Blenden, Halterungen und Gehäuseelemente.
Werbung und Markierungen
Plaketten, Schilder und Dekorationen aus Metall.
Laserquelle
MAX MFSC-1500 - 1500 W optische Leistung
Die Faserquelle MAX bietet eine Nennleistung von 1500 W und arbeitet im 1060–1080 nm-Band. Die Konfiguration ist zum Schneiden von Blechen vorgesehen. Die Glasfaserquelle ist das Herzstück der Maschine und liefert die für die Verarbeitung benötigte Energie. Durch die Anpassung der Parameter kann ein Gerät Folgeprojekte im Rahmen seines Funktionsumfangs abwickeln.
Sie erhalten Ihre eigene Laserstation, um Aufträge von einem einzelnen Detail bis hin zu einer Reihe von Elementen auszuführen. Prozessdesign und Parameter bleiben unter Ihrer Kontrolle.
Schneidkopf
Bochu BLT310 mit automatischer Fokuseinstellung
Der Bochu BLT310-Kopf verfügt über eine automatische Fokusanpassung im Serienmodus. Der Kopf fokussiert den Strahl auf das Material und arbeitet mit der Maschinensteuerung zusammen. Die Anpassung des Fokus erleichtert die Durchführung von Projekten mit verschiedenen Blecharten.
Dies ist ein Schlüsselelement der Station zur Herstellung technischer Details, Gehäuse und Werbeelemente.
Tisch und Beladung
1300 × 2500 mm Zahntisch mit Vorschubrollen
Der gezahnte Tisch trägt das Blech und die Rollen erleichtern die Zuführung zum Arbeitsfeld. Der Tischaufbau ist auf das Gewicht von Blechen mit einer Stärke von 20 mm abgestimmt. Der gezahnte Tisch trägt das Blech und der Zugang zum Arbeitsfeld erleichtert das Laden und Empfangen fertiger Elemente. Sie können ein einzelnes Detail oder eine Reihe von Teilen in einem Projekt anordnen.
Ihr eigener Arbeitsbereich gibt Ihnen die Freiheit, an Kleinserien, Prototypen und der Produktion maßgeschneiderter Elemente zu arbeiten.
Kontrolle und Design
FSCUT 2000 + CypCutE
Das CypCutE-System ist auf einem integrierten Computer mit großem LCD-Bildschirm installiert. Das Erkennen von Innen- und Außenkonturen hilft bei der Vorbereitung des Bearbeitungsablaufs. Die Software kombiniert Designgeometrieunterstützung mit Schnittparametern. Sie organisieren die Aufgabe und den Betrieb der Maschine in einer Umgebung.
So lassen sich wechselnde Projekte komfortabel umsetzen: vom Prototyp bis zur nächsten Teileserie.
Antrieb und Führung
Fuji, SHIMPO, Hiwin, YYC und TBI
Die X/Y-Achsen werden von Fuji-Servomotoren 750 W angetrieben, und die Z-Achse wird von einem Servomotor 400 W angetrieben. SHIMPO-Untersetzungsgetriebe, Hiwin HGH25-Führungen und YYC-Schrägverzahnungen arbeiten zusammen, um sich in der Tischebene zu bewegen. Bei der Konturenerstellung wirken die Antriebe und das Führungssystem zusammen. Präzise Achsenbewegungen sind die Grundlage für das Schneiden von Löchern, Formen und Anordnungen vieler Teile.
Eine umfangreiche Mechanik bildet die Grundlage für die alltägliche Fertigung aus eigenen CAD-Konstruktionen.
Kühlung
S&A Teyu CWFL-3000 – separater Chip im Lieferumfang enthalten
Der CWFL-3000-Kühler verfügt über einen 22 l-Tank und eine erklärte Temperaturstabilität von ±0,5°C. Das Kühlsystem sorgt für stabile thermische Bedingungen des Lasers während der Aufgabe. Passende Ausstattung ist Teil der angebotenen Konfiguration.
Sie verfügen über eine Quelle, einen Kopf und eine Kühlung, die auf eine Produktionsstation abgestimmt sind.
Gas und täglicher Service
SMC-Einstellung und automatische Schmierung
Das SMC-Proportionalventil dient zur Regelung des Arbeitsgases. Die Wahl von Sauerstoff oder Stickstoff hängt vom Material und der gewünschten Kante ab. Die Einstellung des Arbeitsgases ist Teil des Blechschneideprozesses. Eine automatische Schmierung unterstützt den Betrieb der Maschinenmechanik.
Solche Geräte helfen bei der Organisation wiederkehrender Produktionsarbeiten an nachfolgenden Blättern.
Produktion unter Ihrer eigenen Kontrolle
Station zum Laden und Schneiden von Blechen
Die Maschine hat die Abmessungen 3650 × 2170 × 1900 mm und das Gewicht 2000 kg. Die Komponenten sind in einer geschützten Struktur untergebracht, während ein von oben zugänglicher Tisch das einfache Laden von Blechen erleichtert. Ihre eigene Schneidemaschine gibt Ihnen die Freiheit, Prototypen, Kleinserien und aktuelle Aufträge umzusetzen. Sie können Teile nach Ihren eigenen Entwürfen in Ihrer Fabrik vorbereiten.
Dies ist eine Lösung für Unternehmen, die die Blechbearbeitung weiterentwickeln und effizient zwischen verschiedenen Details wechseln möchten.

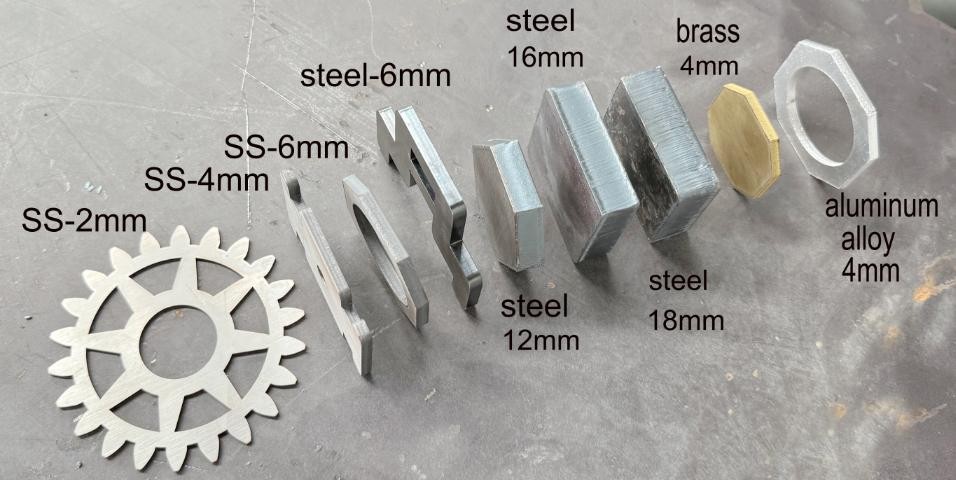

Metalle und Umfang der Verarbeitung
Kohlenstoffstahl
- Strukturelemente, flache Maschinenteile und Griffe.
- Ungefährer maximaler Dickenbereich: 10–12 mm.
Edelstahl
- Paneele, Fronten, Gehäuse und Ausstattungselemente.
- Ungefährer maximaler Dickenbereich: 2–3 mm.
Aluminium
- Grills, Leichtbauteile und technische Details.
- Ungefährer maximaler Dickenbereich: 1–2 mm.
Messing
- Dekorationen, Schilder und Teile.
- Ungefähre maximale Dicke: 1 mm.
Weitere Einsatzmöglichkeiten zur Zubereitung
- Verzinkte Bleche und Manganstahl.
Implementierungsbeispiele
Software und Steuerung
Vorbereiten der Datei in CypCutE
Steuerungskonfiguration: FSCUT 2000 / CypCutE. Die Steuerung verknüpft das vorbereitete Projekt mit Gerätebedienung und Aufgabenparametern.
Mit Ihren eigenen Dateien können Sie einzelne Projekte umsetzen, Folgeversionen des Details vorbereiten und bei Folgeaufträgen auf die ausgewählte Geometrie zurückgreifen.
Was gewinnen Sie im Arbeitsalltag?
Schneiden Sie Metall nach Ihren eigenen Entwürfen
- Prototypen und Kurzserien — Designverifizierungsteile und anschließende Designrevisionen.
- Technische Details — Griffe, Blenden, Halterungen und Gehäuseteile.
- Werbung und Markierungen — Plaketten, Schilder und Dekorationen aus Metall.
- Eigene Projekte — Freiheit, Aufträge nach Ihren eigenen Grafiken oder Geometrien auszuführen.
- Nachbestellungen — Möglichkeit, das Angebot durch neue Produkte und Kleinserien zu erweitern.

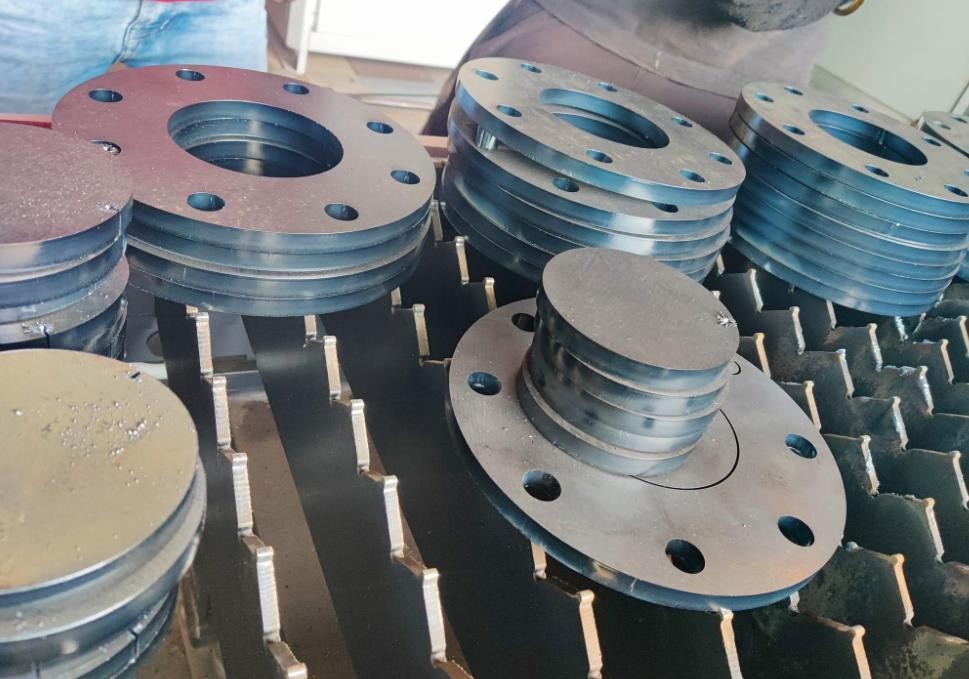

Löcher und Muster im Blech

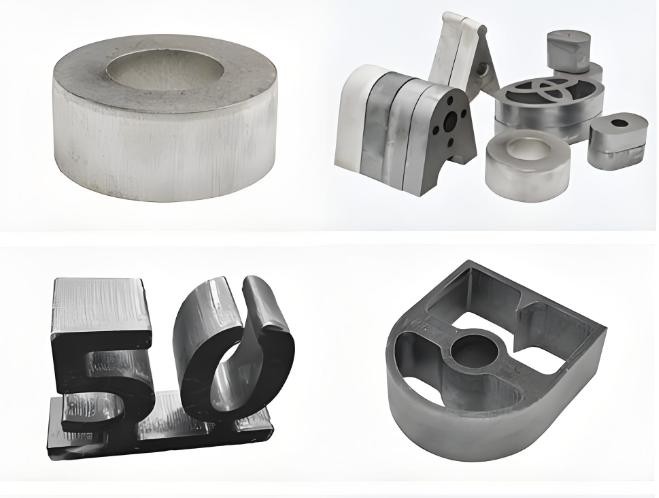

Noch mehr Möglichkeiten

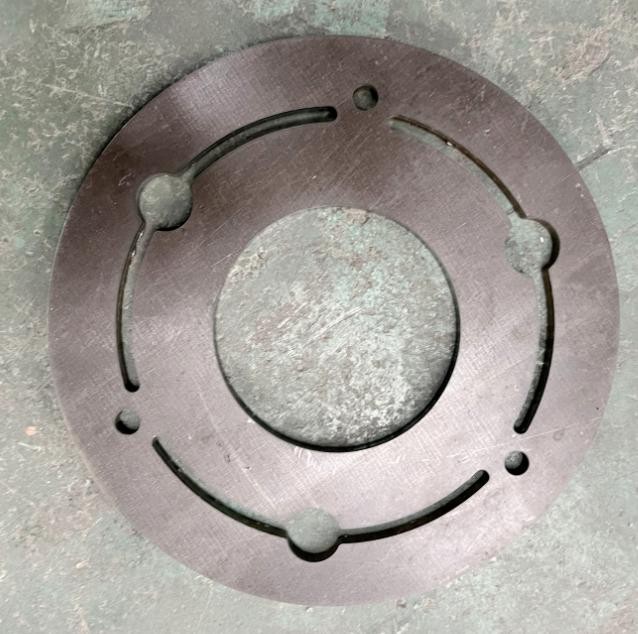

Panel mit mehreren Arten von Ausschnitten
Kleine dekorative Elemente
Schneeflockenmotiv ausschneiden
Technische Daten
| Parameter | Wert |
|---|---|
| Modell | ZX-1325FL |
| Effektiver Schnittbereich | 1300 × 2500 mm |
| Bereich der X-Achse | 1300 mm |
| Bereich der Y-Achse | 2500 mm |
| Z-Achsenbereich | 150 mm |
| Lasertyp | FIBER / Glasfaser |
| Optische Leistung | 1500 W |
| Laserquelle | MAX MFSC-1500 |
| Wellenlänge | 1060–1080 nm |
| Schneidkopf | Bochu BLT310 - automatische Fokussierung |
| Steuerung/Programm | FSCUT 2000 / CypCutE |
| Servoantriebe | Fuji: 750 W X/Y, 400 W Z |
| Reduzierstücke | SHIMPO |
| Führer | Hiwin HGH25 |
| X/Y-Übertragung | YYC, Schrägverzahnung |
| Z-Antriebsübertragung | TBI-Kugelumlaufspindel |
| Proportionalventil | SMC |
| Positionierungsgenauigkeit | 0,03 mm/m |
| Wiederholgenauigkeit der Positionierung | ±0,02 mm/m |
| Maximale Fahrgeschwindigkeit | 80 m/min |
| Stromversorgung der Maschine | AC-Phasen 380 V, 50/60 Hz, 3 |
| Geräteleistung | 11 kW |
| Formate | CAD, DXF |
| Schmierung | Automatisch |
| Maschinenabmessungen – Länge × Breite × Höhe | 3650 × 2170 × 1900 mm |
| Gewicht des Maschinengeräts | 2000 kg |
| Arbeitsumgebung | 0–40°C, Feuchtigkeit ≤80%, nicht kondensierend |
| Kühler | S&A Teyu CWFL-3000 |
| Kühltank | 22 l |
| Wasserfluss | 70 l/min |
| Wasseranschlüsse | 1/2″ RP |
| Temperaturstabilität des Kühlers | ±0,5°C |
| Stromversorgung des Kühlers | 220 V ±10%, 50 Hz |
| Kältemittel | R-410A |
| Ventilator/Gebläse | 3 kW |
| Konformitätserklärung | CE |
| Hubhöhe des Kühlers | 55 m |
| Kühlleistung | 6586 kcal/h / 7,66 kW |
| Leistung des Kühlerkompressors | 2,70 kW / 3,67 HP |
| Leistung der Kühlerpumpe | 0,75 kW |
| Kältemittelmenge | 2100 g |
| Abmessungen des Kühlers | 770 × 550 × 1030 mm |
| Gewicht des Kühlgeräts | 95 kg |
Maschine und Ausrüstung in diesem Angebot
- FIBER ZX-1325FL 1500 W Schneidemaschine
- Integrierter Computer mit CypCut-Software
- Industriekühler S&A Teyu CWFL-3000
- Lüfter / Luftstrom mit Strom 3 kW
- Fernbedienung zur Bedienung der Maschine
- Schneiddüsen-Set
- Sammellinsen
- Verbindungskabel
- Benutzerhandbuch
Fragen vor dem Kauf
Wie große Projekte können umgesetzt werden?
1300 × 2500 mm.
Welche Quelle läuft auf der Maschine?
MAX MFSC-1500.
Welche Steuerelemente sind enthalten?
FSCUT 2000 / CypCutE.
Was bekomme ich mit der Maschine?
FIBER ZX-1325FL 1500 W Schneidemaschine; Integrierter Computer mit CypCut-Software; Industriekühler S&A Teyu CWFL-3000; Lüfter/Luftstrom mit Strom 3 kW; Fernbedienung zur Bedienung der Maschine; Schneiddüsensatz; Sammellinsen; Verbindungskabel; Benutzerhandbuch.
