UV, UV DTF und DTF: drei Wege von der Grafik zum fertigen Produkt
Ein T-Shirt-Druck, eine farbige Hülle und eine Grafik auf einer Holzplatte können auf Fotos ähnlich aussehen, entstehen aber auf unterschiedliche Weise. Bei einem Verfahren liegt der Gegenstand im Drucker, bei einem anderen erhält er einen fertigen Transfer, und bei einem dritten ist eine Transferpresse nötig. Wir zeigen diese Unterschiede anhand tatsächlicher Materialien aus unseren Angeboten.
Ein T-Shirt-Druck, eine farbige Hülle und eine Grafik auf einer Holzplatte können auf Fotos ähnlich aussehen, entstehen aber auf unterschiedliche Weise. Bei einem Verfahren liegt der Gegenstand im Drucker, bei einem anderen erhält er einen fertigen Transfer, und bei einem dritten ist eine Transferpresse nötig. Wir zeigen diese Unterschiede anhand tatsächlicher Materialien aus unseren Angeboten.
Das Wichtigste in diesem Leitfaden
- UV-Direktdruck bringt die Grafik auf einen im Arbeitsbereich liegenden Gegenstand auf.
- UV DTF überträgt den Druck aus einem geeigneten Foliensystem auf einen kompatiblen harten Untergrund.
- DTF für Stoffe nutzt Folie, Schmelzkleber und die Übertragung in einer Transferpresse.
Zuerst das Verfahren erkennen
Ähnliches Bild, anderer Weg auf die Oberfläche
Drei Wege zum fertigen Druck
UV-Direktdruck
Gegenstand → Oberflächendruck → UV-Härtung
Der Gegenstand muss in das Gerät oder eine kompatible Vorrichtung passen.
UV DTF
Folie bedrucken → Transfer vorbereiten → aufbringen
Die Grafik wird auf einen geeigneten harten Untergrund übertragen. Das Folienset muss zum System passen.
DTF für Stoffe
Folie bedrucken → Kleber und Fixierung → Transferpresse
Wärmetransfer auf kompatiblen Stoff; die Einstellungen richten sich nach den verwendeten Materialien.
Am einfachsten erkennen Sie die Technologie daran, worauf der Druckkopf druckt und was nach dem Drucken geschieht. Beim UV-Direktdruck gelangt die Tinte auf den Gegenstand. Bei UV DTF und Textil-DTF entsteht die Grafik zuerst auf Folie, doch die weiteren Materialien und die Anwendung unterscheiden sich.
Diese Unterscheidung ist praktisch relevant. Für ein T-Shirt benötigen Sie ein Verfahren, das zum Stoff und zum späteren Waschen passt. Bei einer Hülle zählen Oberfläche, Form und Haftung. Bei einer Platte kommen Grafikposition, Werkstückhöhe und eine stabile Platzierung auf dem Tisch hinzu.
UV-Direktdruck: Der Gegenstand kommt unter den Druckkopf
Im Video zur Z120M sehen Sie den Druck einer Grafik auf einen flachen Gegenstand. Im nächsten Beispiel wird eine Flasche in einer Vorrichtung unter dem Druckkopf gedreht. In beiden Fällen druckt das Gerät auf die Oberfläche des Gegenstands; es wird kein UV DTF-Transfer aufgeklebt.
So lässt sich die Personalisierung geeigneter Schilder, Hüllen, Platten und Werbeartikel organisieren. Der Gegenstand muss in den Arbeitsraum passen, richtig ausgerichtet sein und den erforderlichen Freiraum für den Druckkopf lassen. Bei einer Serie identischer Teile hilft eine Positioniervorrichtung, dieselbe Druckposition wiederzufinden.
Im aktuellen Z120M-Angebot werden eine maximale Druckfläche von 267 × 420 mm und eine Werkstückhöhe von 0–120 mm angegeben. Die Plattform mit 300 × 420 mm ist ein anderer Parameter als die bedruckbare Fläche. Verwenden Sie zur Projektplanung den passenden Wert und die tatsächliche Geometrie des Gegenstands samt Vorrichtung.
UV-Direktdruck: Grafik auf einem flachen Gegenstand
Der Druckkopf druckt, anschließend zeigen Hände die fertige farbige Grafik auf einer flachen Probe.
Passendes Angebot → · Video öffnenUV-Direktdruck: Flasche in einer Drehvorrichtung
Druck auf einen zylindrischen Gegenstand und das fertige Muster auf der Flasche.

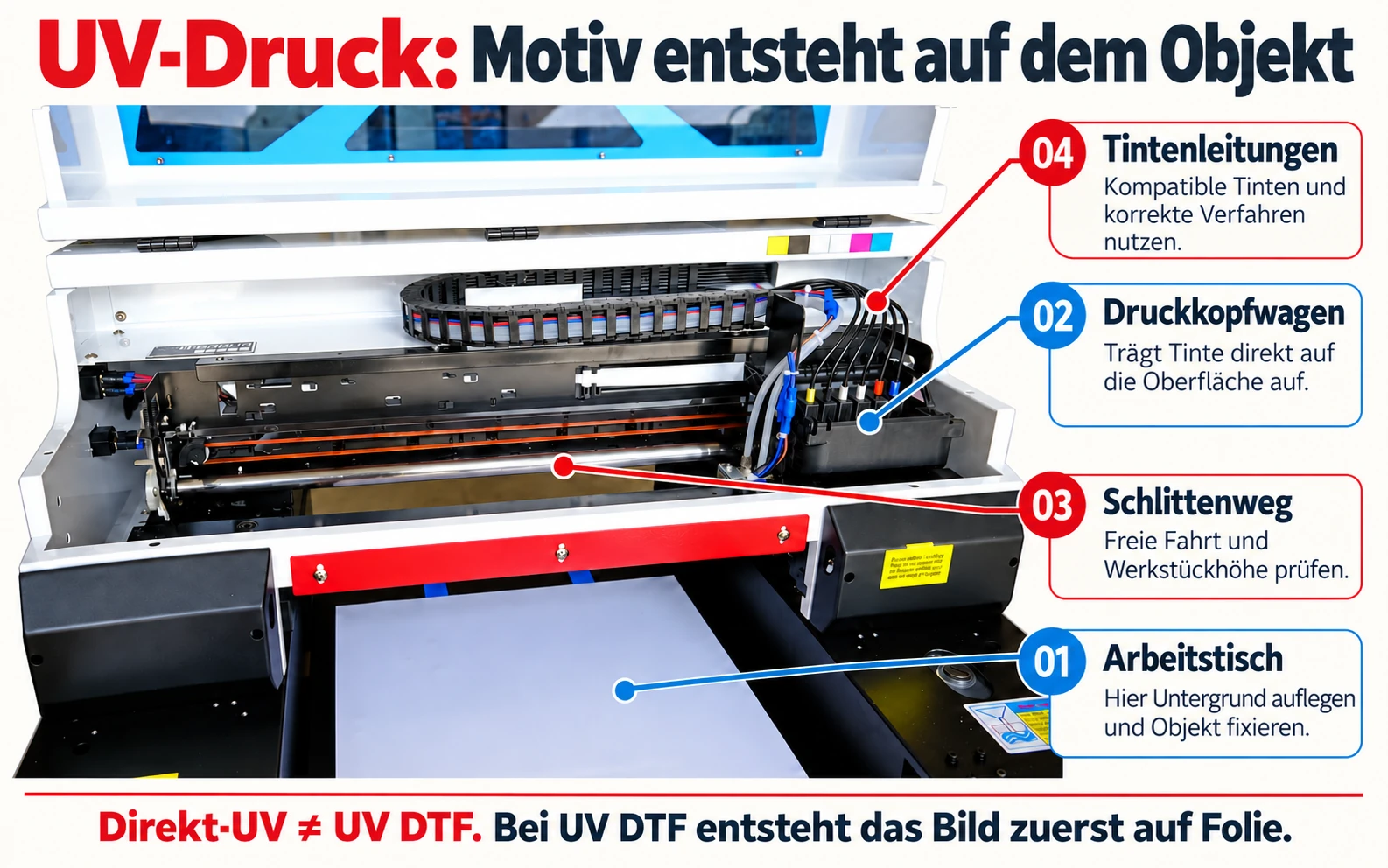

Passendes Angebot → · Video öffnenTisch, Druckwagen und Führung ansehen
Auf dem beschrifteten Foto des UV-Druckers sind Tisch, Druckwagen mit Druckkopf, Bewegungsführung und Tintenleitungen sichtbar. Diese konkreten Stellen beeinflussen die Auftragsvorbereitung. Ein bewegliches Bauteil darf nicht gegen ein zu hohes Werkstück oder eine hervorstehende Vorrichtung stoßen.
Beim Direktdruck auf eine unebene Oberfläche genügt es nicht, den höchsten Punkt nach Augenmaß einzustellen. Grenzen für Druckkopfabstand, Höhenmessung, Krümmung und Vorrichtungen ergeben sich aus dem Geräteaufbau. Führen Sie die Probe am tatsächlichen Gegenstand einschließlich seines Finishs durch.
Das Z120M-Angebot umfasst CMYK und Weiß. Gehen Sie nicht allein wegen einer UV-Lampe automatisch von zusätzlichem Lack, Struktur oder Kompatibilität mit beliebigen Folien aus. Bei jeder Konfiguration müssen die konkreten Kanäle und freigegebenen Materialien geprüft werden.
Trägt den Gegenstand während des Bildauftrags. Plattformabmessungen und tatsächlicher Druckbereich sind unterschiedliche Parameter.
Bewegt den Druckkopf über die Oberfläche. Gegenstand und Vorrichtung müssen ihm genügend Platz lassen.
Ermöglicht die Bewegung der Baugruppe entlang des Druckbereichs.
Die sichtbaren Leitungen gehören zur Tintenversorgung; ihre Handhabung beschreibt die Anleitung des jeweiligen Modells.
Holz und transparenter Untergrund: Grafik trifft Struktur
Auf Holz wirken Farbe, Maserung und Finish zusammen. Dasselbe Muster muss auf unbehandeltem, lackiertem oder anders vorbereitetem Untergrund nicht identisch aussehen. Achten Sie in der Vorführung auf die Grafikkanten und das Verhältnis des Farbbilds zum natürlichen Hintergrund.
Ein transparenter Gegenstand wirft eine andere Frage auf: Von welcher Seite soll der Druck betrachtet werden, und welchen Hintergrund soll er haben? Eine weiße Schicht kann die Farbwahrnehmung verändern. Soll der Entwurf durch eine Platte betrachtet werden, müssen Druckseite und Schichtreihenfolge im unterstützten Verfahren bedacht werden. Bereiten Sie einen kleinen Ausschnitt mit Farbe, Weiß und einem Übergang zur Transparenz vor.
Das Video zeigt einen konkreten visuellen Effekt. Beurteilen Sie Haftung, Beständigkeit gegen das verwendete Reinigungsmittel und Verhalten im Zeitverlauf auf Ihrem eigenen Material. Der Glanz auf einem Foto allein ist keine Aussage zur Haltbarkeit des fertigen Produkts.
UV-Direktdruck: Grafik auf Holz
Nahaufnahme des Druckkopfes über kleinen Holzscheiben.
Passendes Angebot → · Video öffnenUV-Direktdruck: Druck auf transparentem Untergrund
Der Druckkopf bei der Arbeit und farbige Muster auf transparenten Teilen.
Passendes Angebot → · Video öffnenUV DTF: Transfer drucken und die Grafik anschließend übertragen
Beim UV DTF entsteht die Grafik in einem kompatiblen System aus Folie und UV-Tinte. Nach der Vorbereitung wird der Transfer auf den Gegenstand übertragen. Das gesamte zu dekorierende Objekt muss nicht auf dem Druckertisch liegen; die Eignung seiner Oberfläche für den konkreten Transfer muss dennoch bestätigt werden.
Das Original-Kurzvideo xTool O1 mit Becher verbindet Entwurf, Druck auf das Medium und fertiges Ergebnis. Das Material mit Handyhülle zeigt beispielhaft das Anlegen und Andrücken des Transfers. Vergleichen Sie dies mit der vorherigen Szene, in der der Druckkopf direkt über der gedrehten Flasche arbeitet. Die vollständige Reihenfolge der Vorbereitung und des Abziehens der Folien richtet sich nach der Systemanleitung.
Ein typisches System unterscheidet zwischen der Druckfolie A und der Übertragungsfolie B. Sie erfüllen unterschiedliche Aufgaben und arbeiten als kompatibles Set. Laminieren, Abziehen des Trägers und Aufbringen hängen von Materialien und Konfiguration ab. Die Auswahl erfolgt nicht allein nach der ähnlichen Bezeichnung „UV-Folie“.
UV DTF: Motive auf Bechern
Originalvorführung von xTool: Entwurf, Foliendruck und Becher mit fertigen Motiven.
Herstellerquelle · Video öffnenUV DTF: Aufbringen auf eine Hülle
Entwurf, Foliendruck und manuelle Übertragung des Musters auf eine Hülle.
Herstellerquelle · Video öffnenBogen oder Rolle: Unterschiede bei der Serienorganisation
Für einige individuelle Grafiken kann der Bogenmodus praktisch sein. Wenn Sie regelmäßig längere Chargen vorbereiten, werden Medienführung, Laminieren und Transferausgabe wichtig. Im O1-System dienen dazu kompatible Zubehörteile, unter anderem LM1 und RF1, je nach gewählter Konfiguration.
Die Herstelleranimation zeigt den Aufbau des Rollenwegs; das zweite Material zeigt einen längeren Druck und das Aufbringen auf einen Gegenstand. Dies veranschaulicht die Arbeitsweise. Leiten Sie aus der Cliplänge weder die Produktionsleistung noch eine gemessene Länge der gesamten Rolle ab.
Rechnen Sie bei der Serienplanung die Anordnung der Grafiken auf dem Medium, Transfervorbereitung, manuelles Aufbringen und Kontrolle hinzu. Die Druckkopfgeschwindigkeit allein beschreibt nicht die Zeit von der Datei bis zum fertigen Auftrag.
UV DTF: Animation des Materialwegs
Herstelleranimation zum Materialweg mit Beispielen dekorierter Gegenstände.
Herstellerquelle · Video öffnenUV DTF: längerer Druck und Aufbringen
Entwurf, Ausgabe der bedruckten Folie und Aufbringen des Musters auf ein Skateboard.
Herstellerquelle · Video öffnenDTF für Bekleidung: von der PET-Folie zum T-Shirt
Textiles DTF beginnt ebenfalls mit Folie, nutzt aber ein pigmentbasiertes Tintensystem und Schmelzkleber. Nach der Vorbereitung und Fixierung der Klebeschicht wird der Transfer mithilfe einer Transferpresse auf kompatiblen Stoff übertragen. Dies ist ein anderes Materialsystem als UV DTF für harte Oberflächen.
Unser Video zur KJ-302A zeigt den Druck auf Folie; eine kurze Nahaufnahme des fertigen Drucks zeigt Stoff, der in den Händen gehalten und bewegt wird. Diese Aufnahmen zeigen das Druckmedium und das fertige Produkt. Pressparameter und Waschbeständigkeit müssen für die verwendete Folie, das Pulver und das Kleidungsstück bestimmt beziehungsweise geprüft werden.
Bei einem dunklen T-Shirt hilft eine weiße Schicht, die Farben vom Hintergrund zu trennen. Auch die Größe der Vollflächen zählt: Eine große geschlossene Grafik und eine feine Beschriftung können auf Kleidung unterschiedlich fallen. Beurteilen Sie neben der Farbe auch Griff, Kante, Elastizität und die Position im Verhältnis zu Nähten und Verdickungen.
Auf DTF-Folie drucken
Der Druckkopf bewegt sich über Folie mit farbigen Motiven zur Übertragung auf Textilien.
Passendes Angebot → · Video öffnenNahaufnahme des Stoffdrucks
Detail eines farbigen Drucks auf einem in den Händen gehaltenen Stoff.

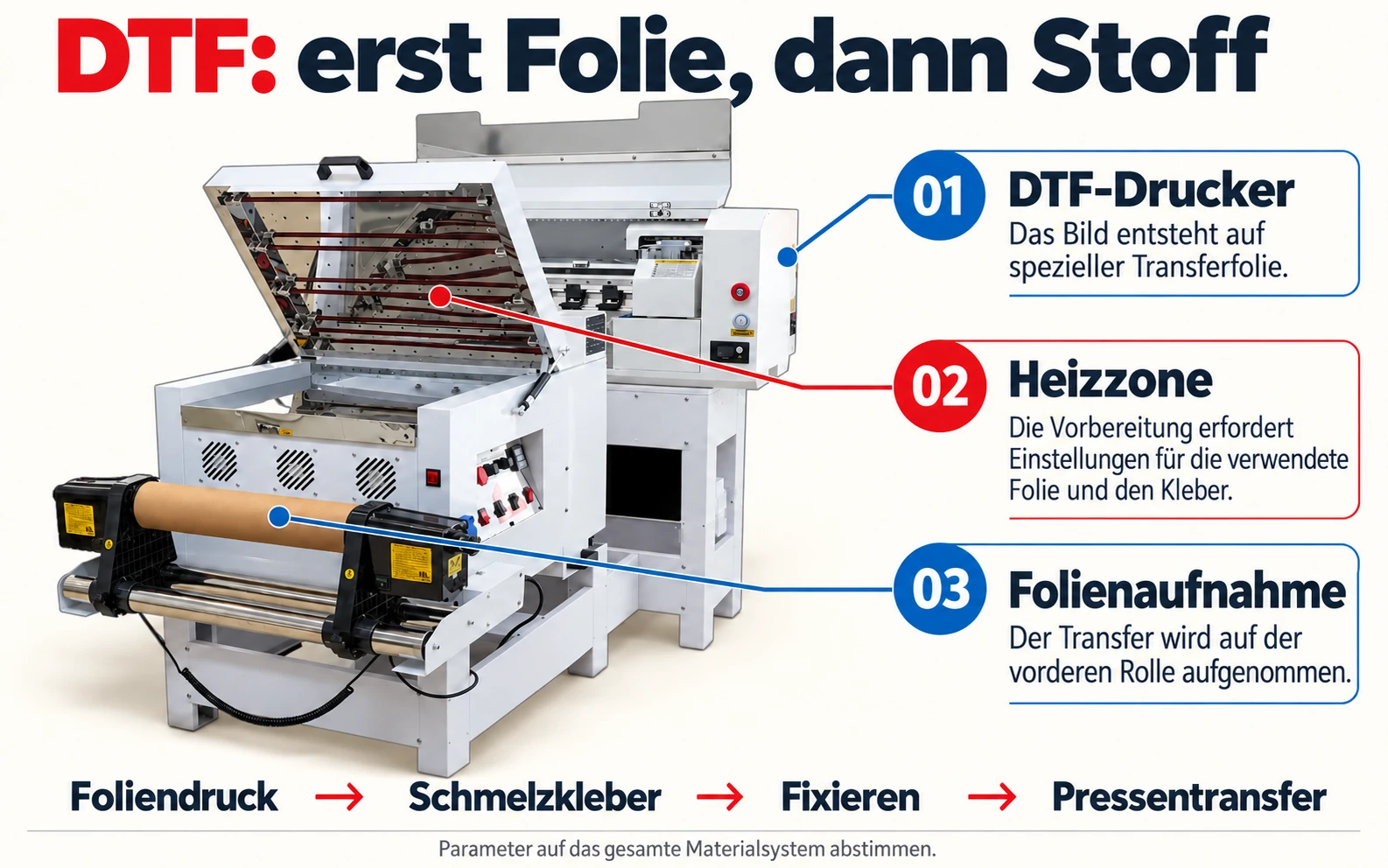

Passendes Angebot → · Video öffnenDrucker, Shaker und Transferpresse sind aufeinanderfolgende Arbeitsschritte
Das beschriftete Setfoto zeigt Drucker, Heizzone zur Transfervorbereitung und Folienausgabe. Im Prozess müssen der gleichmäßige Auftrag des geeigneten Klebers, die Entfernung des Überschusses und die materialgerechte Fixierung kontrolliert werden. Erst anschließend planen Sie das Aufbringen auf den Stoff.
Im aktuellen Angebot für die KJ-302A beträgt die maximale Druckbreite 420 mm, die Medienbreite 430 mm. Zwei EPSON XP600-Druckköpfe, CMYK und Weiß sowie ein Shaker mit Heizsystem bilden eine bestimmte Konfiguration. Die Anwendung der Transferpresse ist ein eigener Schritt, der passend zum Produkt ausgewählt werden muss.
Verwenden Sie bei der Grafikvorbereitung die für den gesamten Prozess vorgesehenen RIP-Einstellungen und die entsprechende Ausrichtung. Spiegeln Sie nicht in jedem Programm erneut, ohne zu prüfen, welcher Schritt dies automatisch erledigt. Ein kleiner Test mit lesbarer Beschriftung hilft, die Bildausrichtung vor der Serie zu kontrollieren.
Druckt die Grafik auf Transferfolie; in diesem Verfahren wird nicht direkt auf das T-Shirt gedruckt.
Ist Teil der Vorbereitung des Transfers mit Klebeschicht. Zeit und Temperatur hängen vom Materialsystem ab.
Der vorbereitete Transfer wird weiterverarbeitet. Die Übertragung auf Stoff erfolgt später in einer Transferpresse.
Warum Weiß die Farbwahrnehmung verändert
Ein Farbbild wird auf weißem Hintergrund, einem schwarzen T-Shirt und einer transparenten Platte unter unterschiedlichen Bedingungen betrachtet. Weiße Tinte kann eine Grundierung oder einen Teil der Grafik bilden — abhängig von Technologie und unterstützter Schichtanordnung.
Platzieren Sie auf der Probe kleine Schrift, eine kräftige Farbfläche, einen Farbverlauf und einen Bereich mit kontrollierter Transparenz nebeneinander. Betrachten Sie den Entwurf vor dem richtigen Hintergrund und von der später genutzten Seite. Beurteilen Sie den gesamten Prozess nicht allein nach dem Fotodruck auf einer weißen Platte.
Weiße Tinte erfordert außerdem die tägliche, systemgerechte Pflege. Zirkulation und Rühren, sofern im jeweiligen Modell vorhanden, unterstützen den Tintenbetrieb, ersetzen aber weder Düsenkontrollen und Arbeitsschritte zu Tagesbeginn und Tagesende noch die Anforderungen bei Pausen.
Lösungen nach der Aufgabe vergleichen, nicht nach dem gemeinsamen Wort „Druck“
| Beispielaufgabe | Ausgangspunkt | Was Sie im Set prüfen sollten |
|---|---|---|
| Wiederkehrende flache Platten und Werbeartikel | UV-Direktdruck, etwa Z120M | Druckbereich, Höhe, Werkstückspannung, Untergrund und Tintenkanäle |
| Grafiken auf geeignete harte Gegenstände übertragen | Kompatibles UV DTF-System, etwa O1 in passender Konfiguration | Tinte, Folien, Transfervorbereitung, Aufbringen und Zubehör |
| T-Shirts und Textilien | Textil-DTF, etwa KJ-302A mit Transfervorbereitung | Folie, Kleber, Fixierung, Transferpresse und Stoffkompatibilität |
| Viele Motive in einer Transfercharge | Zur Technologie passende Bogen- oder Rollenlösung | Grafikanordnung, Verschnitt, Laminieren oder Klebervorbereitung, Ausgabe und Anwendung |
Die Auswahl fällt leichter, wenn Sie drei tatsächliche Produkte zeigen: das häufigste, das größte und das anspruchsvollste. Nennen Sie Material, Finish, Grafikgröße, Stückzahl und spätere Nutzungsweise.
Eine Probe, die Kundenfragen beantwortet
- Den tatsächlichen Gegenstand verwenden. Derselbe Lieferant, dieselbe Beschichtung, Farbe und dasselbe Material wie beim geplanten Auftrag.
- Einen Ausschnitt eines anspruchsvollen Entwurfs vorbereiten. Kleine Schrift, Vollflächen, Logo und wichtige Farben.
- Den gesamten Prozess ausführen. Mit Untergrundvorbereitung, Transfer oder Vorrichtung sowie der erforderlichen Fixierung.
- Ergebnis nach der erforderlichen Zeit prüfen. Beurteilen Sie Kanten, Haftung und Aussehen unter den späteren Nutzungsbedingungen.
- Erforderliche Beständigkeit prüfen. Bei Bekleidung Waschen und Dehnen, bei einem Werbeartikel geeignete Reinigung oder Abriebprüfung — entsprechend dem verwendeten System.
Setzen Sie Spülmaschinenfestigkeit, Außeneignung oder eine Zulassung für Lebensmittelkontakt nicht automatisch voraus. Dies sind konkrete Anforderungen an das fertige Produkt, die für die verwendeten Materialien und das Verfahren bestätigt werden müssen. Eine solche Beschreibung der Erwartungen hilft dem Lieferanten, einen geeigneten Test vorzuschlagen.
Für den Werkstattalltag
Bereiten Sie vor der Technologiewahl Folgendes vor:
Die Werkstatt für den gesamten Ablauf planen, nicht nur für das Drucken
Neben der Maschine benötigen Sie Platz für die Untergrundvorbereitung, Folien, Transfers und die Beurteilung des fertigen Produkts. Bei DTF kommen Klebematerialien und ein thermischer Schritt hinzu, bei UV die Anforderungen an Tintenhandhabung und Härtung. Lüftung, Schutz und Materialhandhabung richten sich nach Anleitungen und Materialdatenblättern.
Vergleichen Sie Startverfahren, Düsentest, Handhabung der weißen Tinte und die Arbeitsschritte am Tagesende. Halten Sie auch fest, was vor längeren Pausen zu tun ist. Bei kleinen und unregelmäßigen Aufträgen kann dieser Rhythmus ebenso wichtig sein wie die Druckgeschwindigkeit.
Messen Sie bei einer Testcharge Dateivorbereitung, Drucken, Transfer- oder Vorrichtungsvorbereitung, Aufbringen und Kontrolle getrennt. Dokumentieren Sie die Anzahl akzeptierter Teile und den Medienverbrauch. So wird sichtbar, ob Drucker, manuelles Aufbringen oder die Vorbereitung des nächsten Auftrags die Werkstatt begrenzen.
Vor der Auswahl klären
Fragen und Antworten
Sind UV DTF und DTF für T-Shirts dasselbe Verfahren?
Nein. Beide verwenden Folie, unterscheiden sich aber bei Tinte, Materialien und Übertragungsart. Textil-DTF nutzt Schmelzkleber und eine Transferpresse; UV DTF ist ein eigenes Transfersystem für geeignete harte Oberflächen.
Kann jeder UV-Drucker beliebige UV DTF-Folien bedrucken?
Die Kompatibilität muss für das konkrete Gerät, die Tinte, die Folie und die Transfervorbereitung bestätigt werden. Eine UV-Lampe allein belegt nicht die Unterstützung eines beliebigen Systems.
Was zeigt das Flaschenvideo der Z120M?
Direktdruck auf einen in einer Vorrichtung gedrehten Gegenstand. Dies zeigt kein Aufkleben eines UV DTF-Transfers.
Ist für die KJ-302A eine Transferpresse nötig?
Die Übertragung auf kompatiblen Stoff erfolgt in einer geeigneten Transferpresse. Drucker und Shaker bereiten den Druck auf der Folie vor, ersetzen diesen Anwendungsschritt aber nicht.
Enthält jedes xTool O1-Set das gesamte Rollensystem?
Der Umfang hängt von der gewählten Version und dem Set ab. Prüfen Sie das richtige Tintensystem und das Vorhandensein der benötigten Folien, des Laminators, Zuführsystems und weiteren Zubehörs.
Bedeuten 430 mm Folienbreite auch 430 mm Druckbreite?
Bei der beschriebenen KJ-302A beträgt die maximale Medienbreite 430 mm und die Druckbreite 420 mm. Im Entwurf müssen Druckbereich, Ränder und Materialführung berücksichtigt werden.
Belegt eine Vorführung des Dehnens von Stoff dessen Waschbeständigkeit?
Sie zeigt das Verhalten eines konkreten Drucks in dieser Szene. Die Waschbeständigkeit muss unter den geforderten Bedingungen für die tatsächliche Kombination aus Folie, Kleber, Tinte und Bekleidung geprüft werden.
