FIBER 1500W Metall-Laserschneidemaschine 130x90cm + Zubehör
Verfügbarkeit: Verfügbar
Lieferzeit: 3 Tage
Versandkosten: Von 0.00 €
Katalognummer: 10333-V1
Code des Herstellers: UG-1390FL
Inventar:
EAN-Code: 5907052590648
Der Zustand des Produkts: Neu
- Produktbeschreibung
- Produktbewertungen (0)
FIBER UG-1390FL Laserschneidmaschine - 1500 W, 1300 × 900 mm
Geschlossene Metallschneidemaschine mit einem Kopf, der den Fokus automatisch einstellt, einem Computer, Kühl- und Arbeitsgeräten.
Schneiden Sie Metall nach Ihren eigenen Entwürfen
Erstellen Sie technische Elemente, Schilder und Gehäuseteile auf Ihrer eigenen FIBER-Schneidemaschine. Die Lasertechnologie gibt Ihnen die Freiheit, Konturen, Löcher und Anordnungen mehrerer Details in einem Projekt umzusetzen.
UG-1390FL ist eine Laserschneidmaschine FIBER mit 1500 W-Leistung, die für die Vorbereitung von Metalldetails aus Blech konzipiert ist. Im Feld 1300 × 900 mm können Sie Elemente nach ihrer Form und Seriengröße anordnen. Die Maschine eignet sich für Platten, Griffe, Gehäuse, Geräteteile und andere Details, deren Design als Konturen zum Schneiden vorbereitet werden kann. Die Konfiguration kombiniert eine MAX MFSC-1500C-Quelle, einen RAYTools BMH110-Autofokuskopf und eine 2000 FSCUT-Steuerung mit CypCut2000s-Software. Ein integrierter Computer mit Bildschirm und eine Fernbedienung erleichtern die Vorbereitung einer Aufgabe und die Bedienung des Geräts am Arbeitsplatz.
Die eigene Metallzerspanung eröffnet die Möglichkeit zur Anfertigung von Prototypen, Kleinserien und laufenden Aufträgen. Sie haben die Kontrolle über die Geometrie des Projekts und die Arbeitsorganisation im Werk.
Schneiden von Blech mit einem FIBER-Laser
Die wichtigsten Vorteile
Power für alltägliche Aufgaben
Die Faserquelle MAX bietet eine Nennleistung von 1500 W und arbeitet im 1060–1080 nm-Band. Sie erhalten Ihre eigene Laserstation, um Aufträge von einem einzelnen Detail bis hin zu einer Reihe von Elementen auszuführen. Prozessdesign und Parameter bleiben unter Ihrer Kontrolle.
Präziser Schneidvorgang
Der RAYTools BMH110-Kopf verfügt über eine automatische Fokusanpassung im kontinuierlichen Modus. Dies ist ein Schlüsselelement der Station zur Herstellung technischer Details, Gehäuse und Werbeelemente.
Bequemes Arbeiten mit dem Blatt
Der gezahnte Tisch trägt das Blech und die Rollen erleichtern die Zuführung zum Arbeitsfeld. Ihr eigener Arbeitsbereich gibt Ihnen die Freiheit, an Kleinserien, Prototypen und der Produktion maßgeschneiderter Elemente zu arbeiten.
Vom Design bis zum Metalldetail
Das CypCut2000s-System ist auf einem integrierten Computer mit großem LCD-Bildschirm installiert. So lassen sich wechselnde Projekte komfortabel umsetzen: vom Prototyp bis zur nächsten Teileserie.
Mechanik für sich wiederholende Bewegungen
Die X/Y-Achsen werden von Fuji-Servomotoren 750 W angetrieben, und die Z-Achse wird von einem Servomotor 400 W angetrieben. Eine umfangreiche Mechanik bildet die Grundlage für die alltägliche Fertigung aus eigenen CAD-Konstruktionen.
Chiller in der eingestellten Konfiguration
Der CWFL-1000-Kühler verfügt über einen 15 l-Tank und eine erklärte Temperaturstabilität von ±0,5°C. Sie verfügen über eine Quelle, einen Kopf und eine Kühlung, die auf eine Produktionsstation abgestimmt sind.

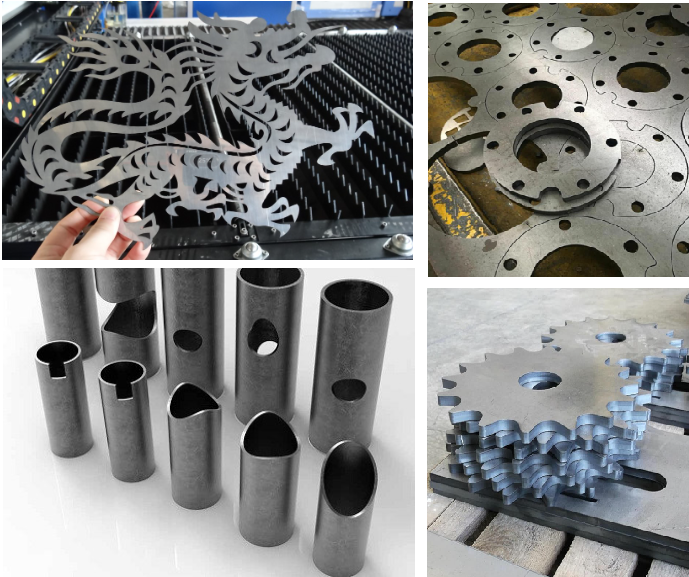

Konturen, Löcher und Ausschneiden von Metalldetails
Einen dekorativen Umriss ausschneiden
Fertiges dekoratives Detail
Nahaufnahme des Randes des Details
Ideen für Anwendungen
Prototypen und Kurzserien
Teile zur Designüberprüfung und Folgeversionen des Projekts.
Technische Details
Griffe, Blenden, Halterungen und Gehäuseelemente.
Werbung und Markierungen
Plaketten, Schilder und Dekorationen aus Metall.
Laserquelle
MAX MFSC-1500C - 1500 W optische Leistung
Die Faserquelle MAX bietet eine Nennleistung von 1500 W und arbeitet im 1060–1080 nm-Band. Die Konfiguration ist zum Schneiden von Blechen vorgesehen. Die Glasfaserquelle ist das Herzstück der Maschine und liefert die für die Verarbeitung benötigte Energie. Durch die Anpassung der Parameter kann ein Gerät Folgeprojekte im Rahmen seines Funktionsumfangs abwickeln.
Sie erhalten Ihre eigene Laserstation, um Aufträge von einem einzelnen Detail bis hin zu einer Reihe von Elementen auszuführen. Prozessdesign und Parameter bleiben unter Ihrer Kontrolle.
Schneidkopf
RAYTools BMH110 mit automatischer Fokuseinstellung
Der RAYTools BMH110-Kopf verfügt über eine automatische Fokusanpassung im kontinuierlichen Modus. Der Kopf fokussiert den Strahl auf das Material und arbeitet mit der Maschinensteuerung zusammen. Die Anpassung des Fokus erleichtert die Durchführung von Projekten mit verschiedenen Blecharten.
Dies ist ein Schlüsselelement der Station zur Herstellung technischer Details, Gehäuse und Werbeelemente.
Tisch und Beladung
1300 × 900 mm Zahntisch mit Vorschubrollen
Der gezahnte Tisch trägt das Blech und die Rollen erleichtern die Zuführung zum Arbeitsfeld. Der Tischaufbau ist auf das Gewicht von Blechen mit einer Stärke von 20 mm abgestimmt. Der gezahnte Tisch trägt das Blech und der Zugang zum Arbeitsfeld erleichtert das Laden und Empfangen fertiger Elemente. Sie können ein einzelnes Detail oder eine Reihe von Teilen in einem Projekt anordnen.
Ihr eigener Arbeitsbereich gibt Ihnen die Freiheit, an Kleinserien, Prototypen und der Produktion maßgeschneiderter Elemente zu arbeiten.
Kontrolle und Design
FSCUT 2000 + CypCut2000s
Das CypCut2000s-System ist auf einem integrierten Computer mit großem LCD-Bildschirm installiert. Das Erkennen von Innen- und Außenkonturen hilft bei der Vorbereitung des Bearbeitungsablaufs. Die Software kombiniert Designgeometrieunterstützung mit Schnittparametern. Sie organisieren die Aufgabe und den Betrieb der Maschine in einer Umgebung.
So lassen sich wechselnde Projekte komfortabel umsetzen: vom Prototyp bis zur nächsten Teileserie.
Antrieb und Führung
Fuji, SHIMPO, Hiwin, YYC und TBI
Die X/Y-Achsen werden von Fuji-Servomotoren 750 W angetrieben, und die Z-Achse wird von einem Servomotor 400 W angetrieben. SHIMPO-Untersetzungsgetriebe, Hiwin HGR20C-Führungen und YYC-Schrägverzahnungen arbeiten zusammen, um sich in der Tischebene zu bewegen. Bei der Konturenerstellung wirken die Antriebe und das Führungssystem zusammen. Präzise Achsenbewegungen sind die Grundlage für das Schneiden von Löchern, Formen und Anordnungen vieler Teile.
Eine umfangreiche Mechanik bildet die Grundlage für die alltägliche Fertigung aus eigenen CAD-Konstruktionen.
Kühlung
S&A Teyu CWFL-1000 – separater Chip im Lieferumfang enthalten
Der CWFL-1000-Kühler verfügt über einen 15 l-Tank und eine erklärte Temperaturstabilität von ±0,5°C. Das Kühlsystem sorgt für stabile thermische Bedingungen des Lasers während der Aufgabe. Passende Ausstattung ist Teil der angebotenen Konfiguration.
Sie verfügen über eine Quelle, einen Kopf und eine Kühlung, die auf eine Produktionsstation abgestimmt sind.
Gas und täglicher Service
SMC-Einstellung und automatische Schmierung
Das SMC-Proportionalventil dient zur Regelung des Arbeitsgases. Die Wahl von Sauerstoff oder Stickstoff hängt vom Material und der gewünschten Kante ab. Die Einstellung des Arbeitsgases ist Teil des Blechschneideprozesses. Eine automatische Schmierung unterstützt den Betrieb der Maschinenmechanik.
Solche Geräte helfen bei der Organisation wiederkehrender Produktionsarbeiten an nachfolgenden Blättern.
Produktion unter Ihrer eigenen Kontrolle
Geschlossene Kammer und Zugang zum Tisch beim Beladen
Die Maschine hat die Abmessungen 2580 × 2180 × 2000 mm und das Gewicht 1600 kg. Ein Fach mit aufklappbarer Abdeckung ermöglicht den Zugriff auf den Tisch während des Beladens. Ihre eigene Schneidemaschine gibt Ihnen die Freiheit, Prototypen, Kleinserien und aktuelle Aufträge umzusetzen. Sie können Teile nach Ihren eigenen Entwürfen in Ihrer Fabrik vorbereiten.
Dies ist eine Lösung für Unternehmen, die die Blechbearbeitung weiterentwickeln und effizient zwischen verschiedenen Details wechseln möchten.
Metalle und Umfang der Verarbeitung
Kohlenstoffstahl
- Strukturelemente, flache Maschinenteile und Griffe.
- Ungefährer maximaler Dickenbereich: 10–12 mm.
Edelstahl
- Paneele, Fronten, Gehäuse und Ausstattungselemente.
- Ungefährer maximaler Dickenbereich: 2–3 mm.
Aluminium
- Grills, Leichtbauteile und technische Details.
- Ungefährer maximaler Dickenbereich: 1–2 mm.
Messing
- Dekorationen, Schilder und Teile.
- Ungefähre maximale Dicke: 1 mm.
Weitere Einsatzmöglichkeiten zur Zubereitung
- Verzinkte Bleche und Manganstahl.
Implementierungsbeispiele
Software und Steuerung
Vorbereiten der Datei in CypCut2000s
Steuerungskonfiguration: FSCUT 2000 / CypCut2000s. Die Steuerung verknüpft das vorbereitete Projekt mit Gerätebedienung und Aufgabenparametern.
Mit Ihren eigenen Dateien können Sie einzelne Projekte umsetzen, Folgeversionen des Details vorbereiten und bei Folgeaufträgen auf die ausgewählte Geometrie zurückgreifen.
Was gewinnen Sie im Arbeitsalltag?
Schneiden Sie Metall nach Ihren eigenen Entwürfen
- Prototypen und Kurzserien — Designverifizierungsteile und anschließende Designrevisionen.
- Technische Details — Griffe, Blenden, Halterungen und Gehäuseteile.
- Werbung und Markierungen — Plaketten, Schilder und Dekorationen aus Metall.
- Eigene Projekte — Freiheit, Aufträge nach Ihren eigenen Grafiken oder Geometrien auszuführen.
- Nachbestellungen — Möglichkeit, das Angebot durch neue Produkte und Kleinserien zu erweitern.
Löcher und Muster im Blech
Noch mehr Möglichkeiten
Panel mit mehreren Arten von Ausschnitten
Kleine dekorative Elemente
Schneeflockenmotiv ausschneiden
Technische Daten
| Parameter | Wert |
|---|---|
| Modell | UG-1390FL |
| Effektiver Schnittbereich | 1300 × 900 mm |
| Bereich der X-Achse | 1300 mm |
| Bereich der Y-Achse | 900 mm |
| Z-Achsenbereich | 150 mm |
| Lasertyp | FIBER / Glasfaser |
| Optische Leistung | 1500 W |
| Laserquelle | MAX MFSC-1500C |
| Wellenlänge | 1060–1080 nm |
| Schneidkopf | RAYTools BMH110 – Autofokus |
| Steuerung/Programm | FSCUT 2000 / CypCut2000s |
| Servoantriebe | Fuji: 750 W X/Y, 400 W Z |
| Reduzierstücke | SHIMPO |
| Führer | Hiwin HGR20C |
| X/Y-Übertragung | YYC, Schrägverzahnung |
| Z-Antriebsübertragung | TBI-Kugelumlaufspindel |
| Proportionalventil | SMC |
| Positionierungsgenauigkeit | 0,03 mm/m |
| Wiederholgenauigkeit der Positionierung | ±0,02 mm/m |
| Maximale Fahrgeschwindigkeit | 100 m/min |
| Stromversorgung der Maschine | AC 220 V, 50/60 Hz, 1 Phase oder AC 380 V, 50/60 Hz, 3 Phase – je nach Maschinenkonfiguration |
| Geräteleistung | 13 kW |
| Formate | CAD, DXF |
| Schmierung | Automatisch |
| Maschinenabmessungen – Länge × Breite × Höhe | 2580 × 2180 × 2000 mm |
| Gewicht des Maschinengeräts | 1600 kg |
| Arbeitsumgebung | 0–40°C, Feuchtigkeit ≤80%, nicht kondensierend |
| Kühler | S&A Teyu CWFL-1000 |
| Kühltank | 15 l |
| Wasserfluss | 70 l/min |
| Wasseranschlüsse | 1/2″ RP |
| Temperaturstabilität des Kühlers | ±0,5°C |
| Stromversorgung des Kühlers | 220 V ±10%, 50 Hz |
| Kältemittel | R-410A |
| Ventilator/Gebläse | 1,5 kW |
| Konformitätserklärung | CE |
| Hubhöhe des Kühlers | 45 m |
| Kühlleistung | 3650 kcal/h / 4,14 kW |
| Leistung des Kühlerkompressors | 1,35 kW / 1,84 HP |
| Leistung der Kühlerpumpe | 0,55 kW |
| Kältemittelmenge | 950 g |
| Abmessungen des Kühlers | 780 × 470 × 890 mm |
| Gewicht des Kühlgeräts | 67 kg |
Maschine und Ausrüstung in diesem Angebot
- FIBER UG-1390FL 1500 W Schneidemaschine
- Integrierter Computer mit CypCut-Software
- Industriekühler S&A Teyu CWFL-1000
- Lüfter / Luftstrom mit Strom 1,5 kW
- Fernbedienung zur Bedienung der Maschine
- Schneiddüsen-Set
- Sammellinsen
- Verbindungskabel
- Benutzerhandbuch
Fragen vor dem Kauf
Wie große Projekte können umgesetzt werden?
1300 × 900 mm.
Welche Quelle läuft auf der Maschine?
MAX MFSC-1500C.
Welche Steuerelemente sind enthalten?
FSCUT 2000 / CypCut2000s.
Was bekomme ich mit der Maschine?
FIBER UG-1390FL 1500 W Schneidemaschine; Integrierter Computer mit CypCut-Software; Industriekühler S&A Teyu CWFL-1000; Lüfter/Luftstrom mit Strom 1,5 kW; Fernbedienung zur Bedienung der Maschine; Schneiddüsensatz; Sammellinsen; Verbindungskabel; Benutzerhandbuch.
