Tragbares Punktschweißgerät der neuesten Generation, entwickelt sowohl für professionelle Arbeiten als auch für Hobbyanwendungen in der Werkstatt.

Hauptanwendungsbereich ist das präzise Schweißen von Aluminium und Nickel in Lithium-Eisenphosphat-Batterien und -Akkus (LiFePO4) sowie Nickel-Nickel / Stahl-Stahl in Lithium-Ionen-Akkus (Li-Ion).

Fortschrittliche Technologie und Stromversorgungssystem

Schweißmöglichkeiten und Schweißnahteigenschaften

Steuerung, Kontrolle und Arbeitsergonomie

Sicherheit und mechanische Konstruktion

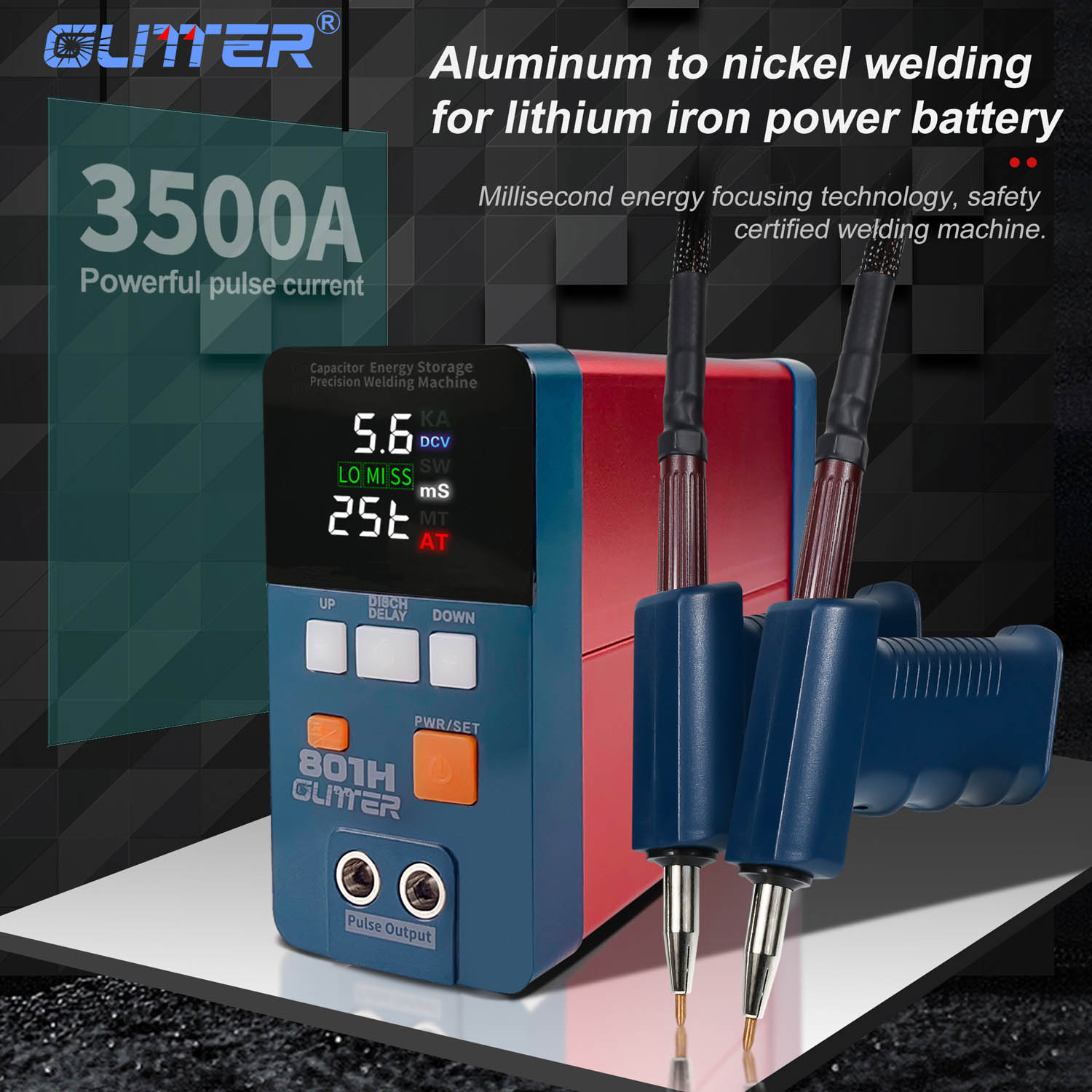

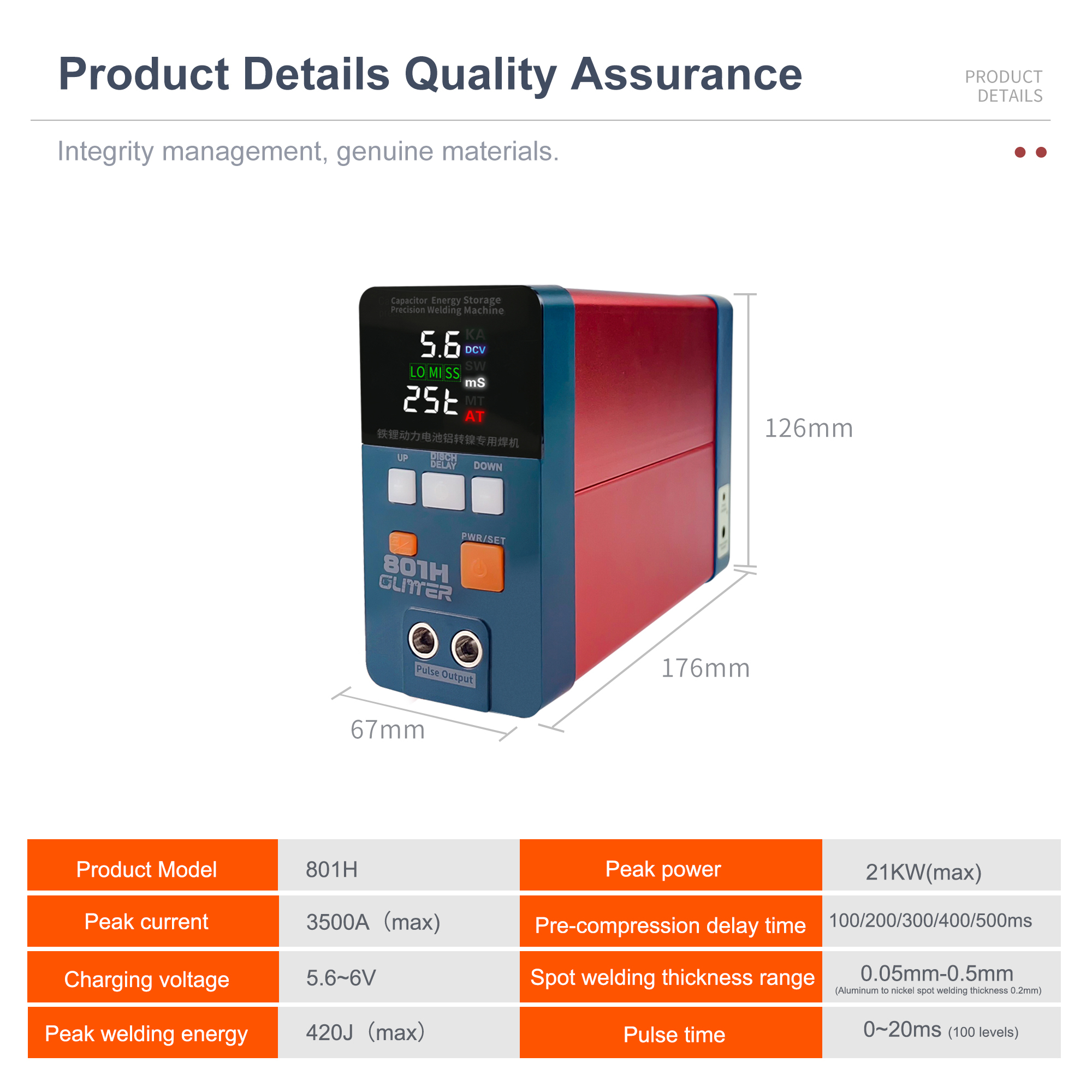

Das Gerät zeichnet sich durch einen kraftvollen Impulsstrom von 3500 A aus. Es nutzt eine energiesparsame Fokussierungstechnologie im Millisekundenbereich und ist eine Maschine mit Sicherheitszertifikat. Es handelt sich um ein präzises Schweißgerät mit Energiespeicherung im Kondensator, das für die Verbindung von Aluminium mit Nickel in Lithium-Eisen-Akkus bestimmt ist.

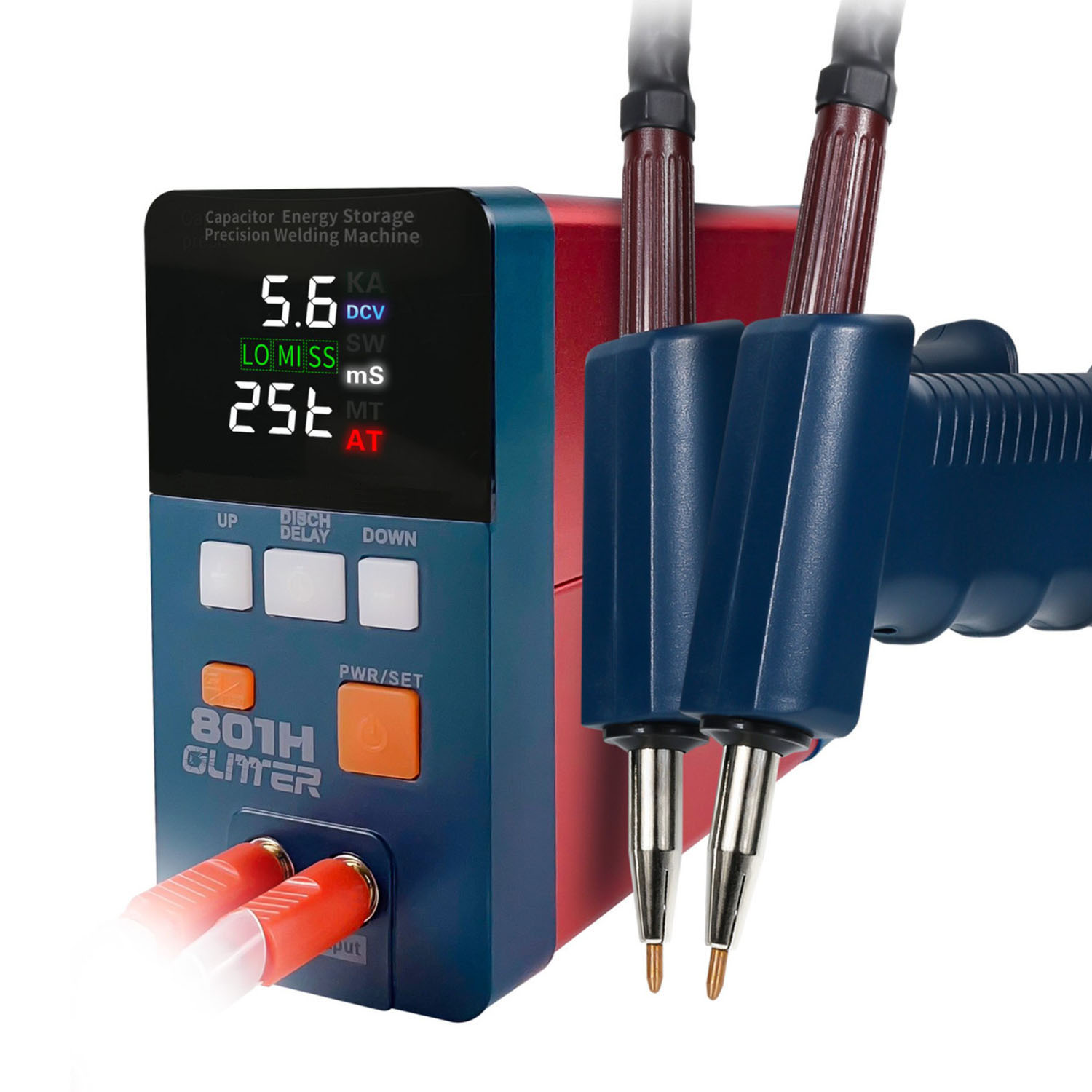

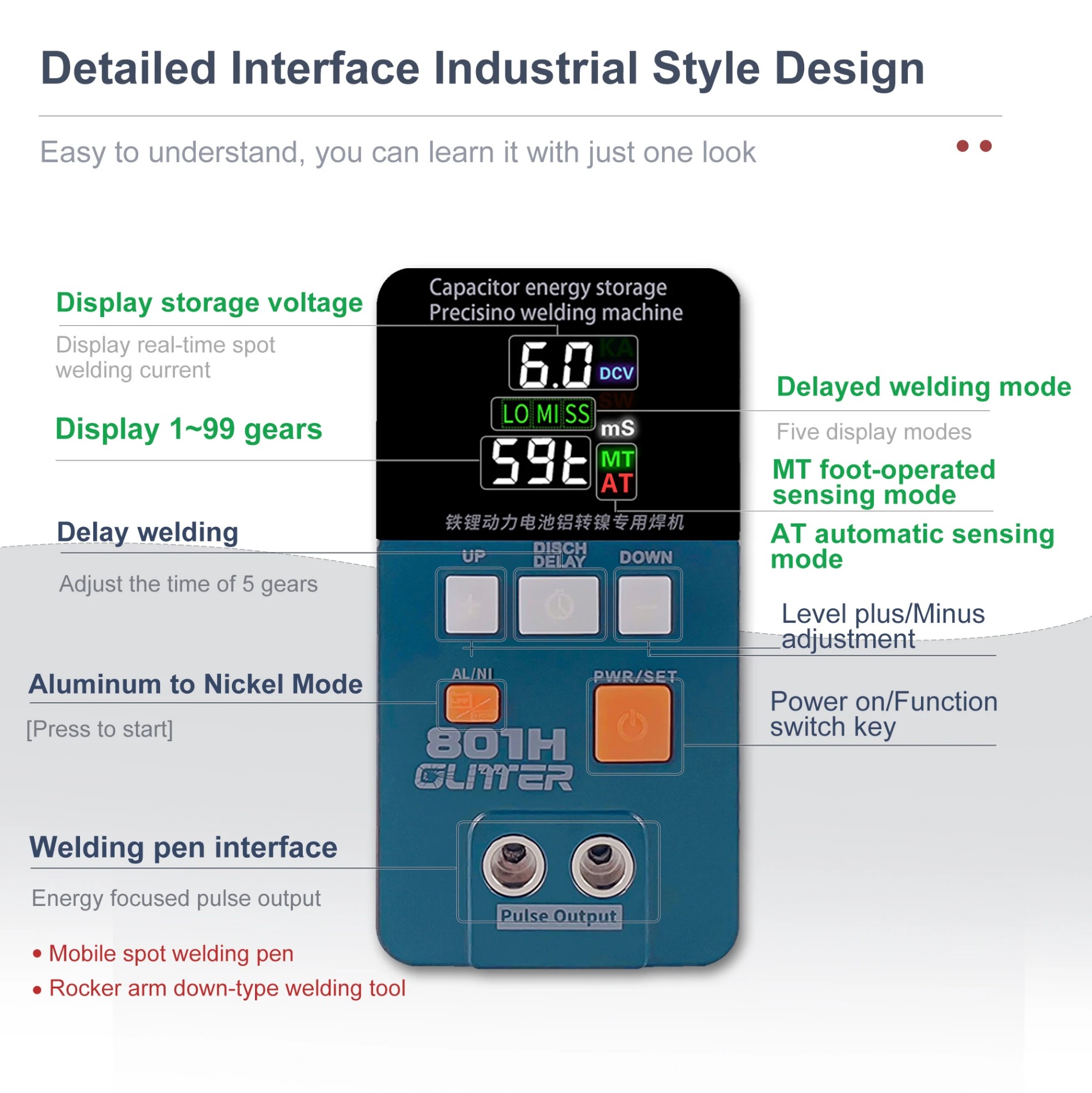

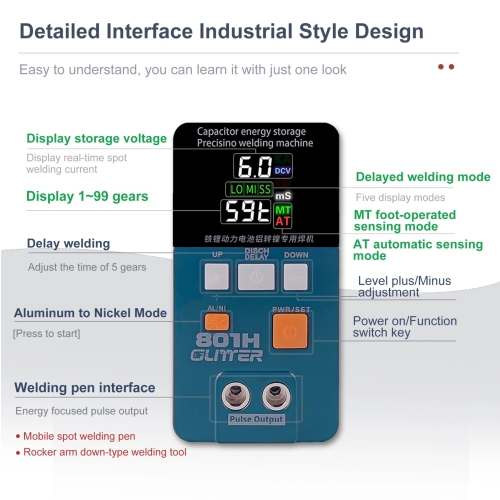

Das Bedienfeld verfügt über eine Parameteranzeige und Steuertasten: UP (Auf), DISCH DELAY (Entladeverzögerung), DOWN (Ab) und PWR/SET (Power/Einstellungen) sowie die Ausgangsbuchsen Pulse Output.

Dank der durchdachten Konstruktion ist dieses Gerät ein hervorragender Schweißassistent. Es zeichnet sich durch eine hohe Spitzenausgangsimpulsleistung von bis zu 21 kW aus.

Es verfügt über eine 99-stufige Energieregelung (Stufen 1–99), mit der die Parameter optimal an das Material der zu schweißenden Elemente angepasst werden können.

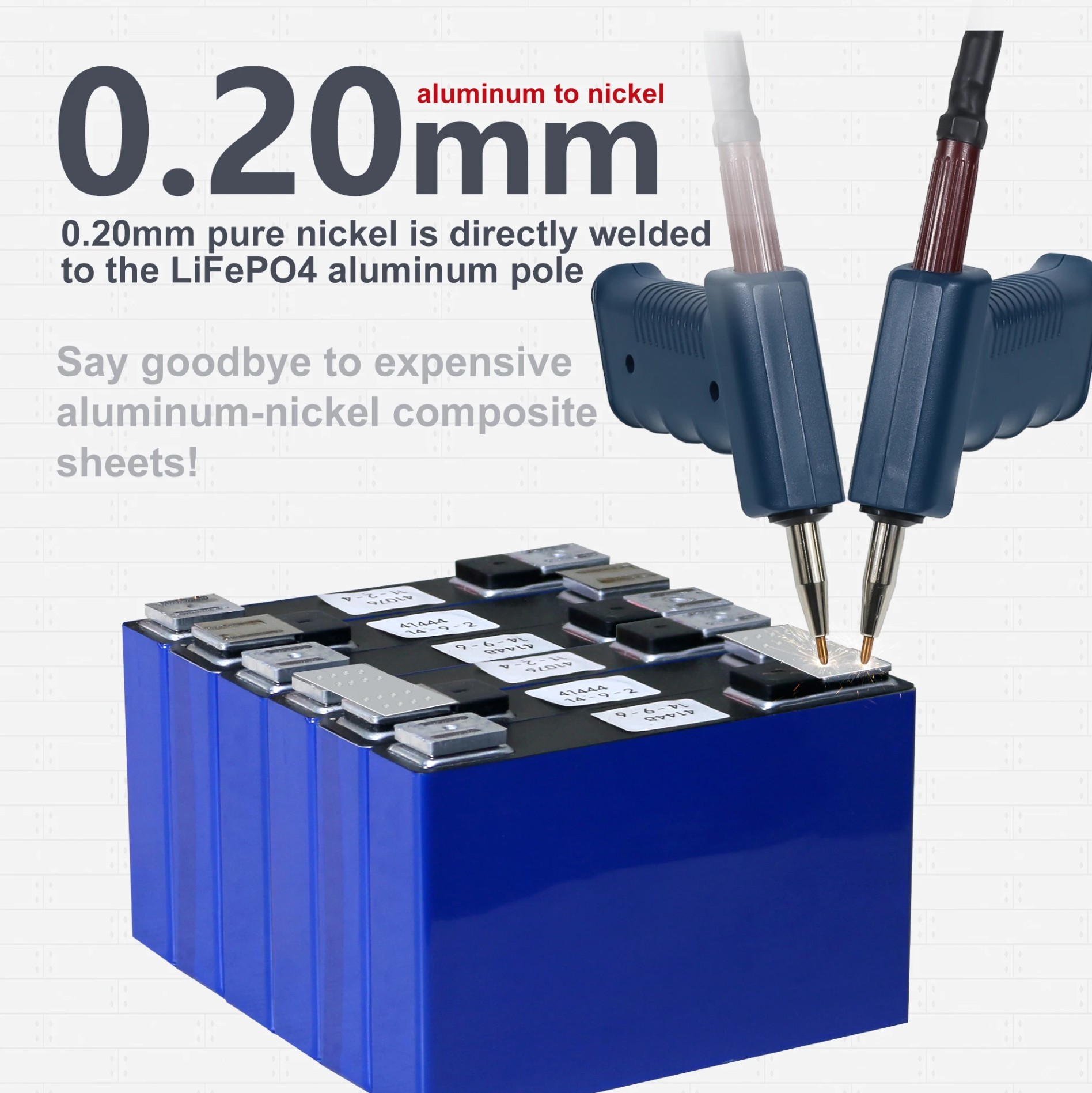

Das Gerät ermöglicht das Punktschweißen von Materialien mit folgenden Dicken: Nickel auf Nickel bis zu 0,3 mm, Edelstahl bis zu 0,50 mm und Aluminium auf Nickel bis zu 0,20 mm.

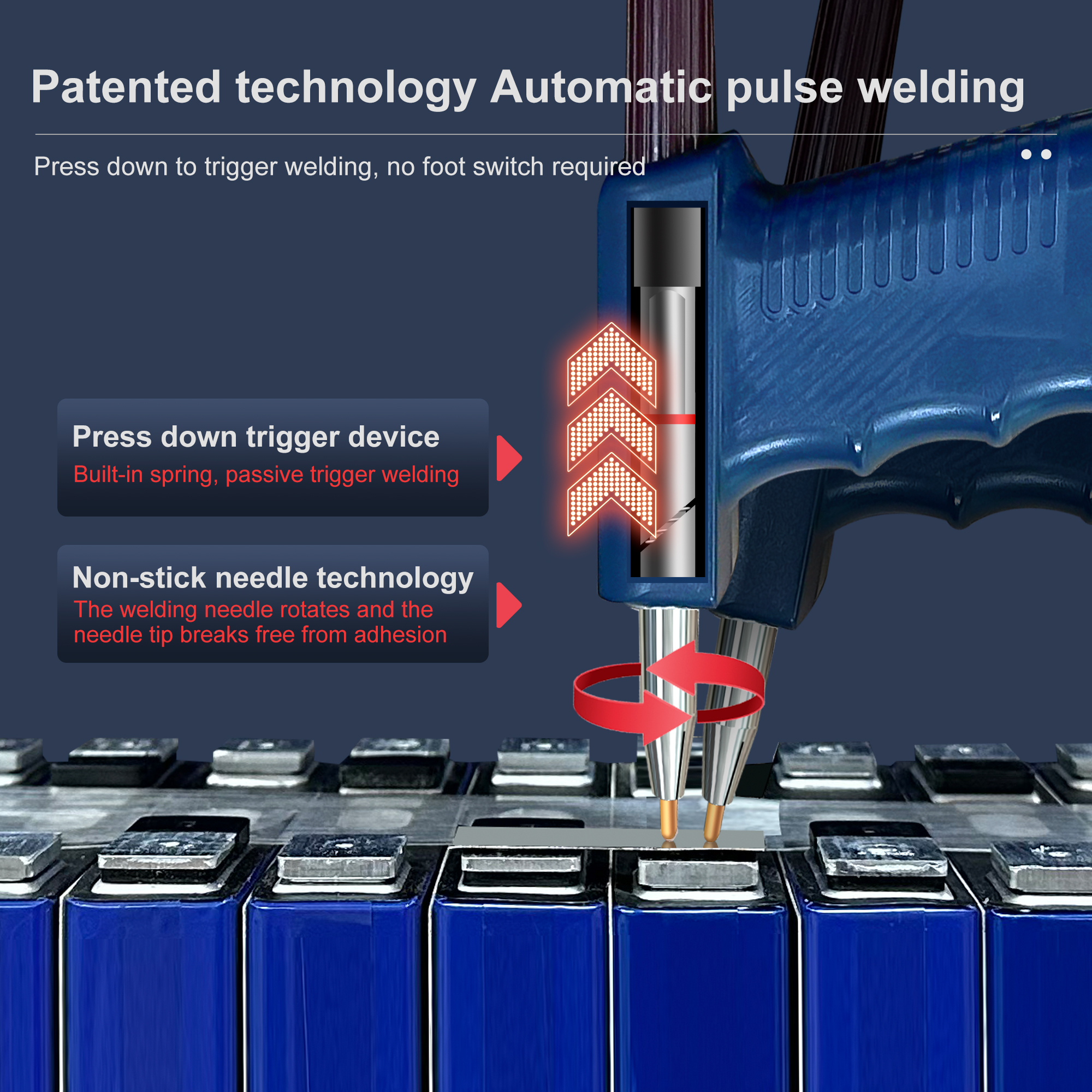

Es bietet zwei Auslösemodi (MT/AT): Fußpedalmodus und Auslösemodus durch Aufdrücken des Kopfes.

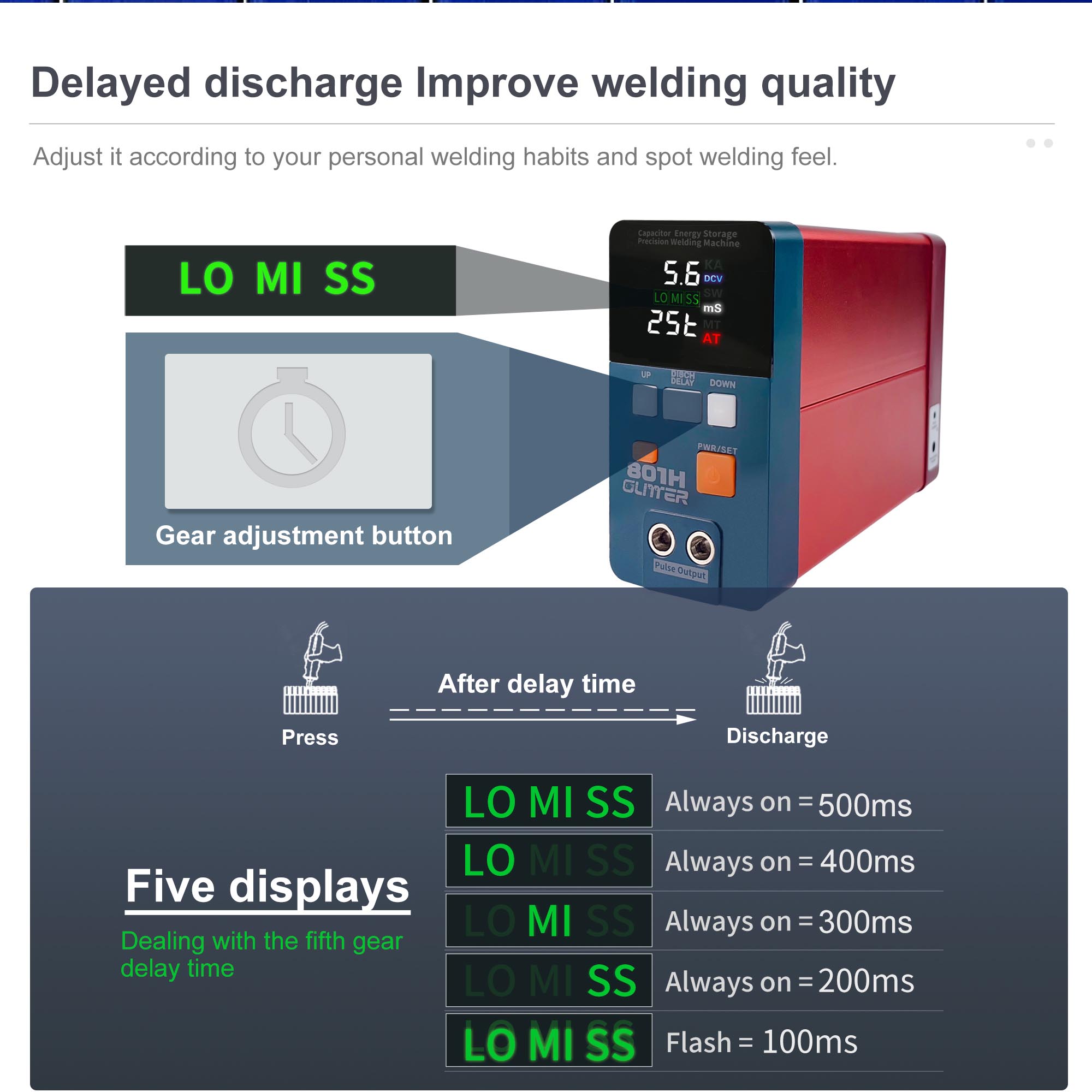

Ebenfalls verfügbar ist eine Punktschweißfunktion mit Vorverzögerung des Anpressdrucks, regelbar in 5 Stufen im Bereich von 100 bis 500 Millisekunden. Die maximale momentane Ausgangsleistung beträgt 3500 A.

Das Punktschweißgerät 801H findet breite Anwendung in vielen Branchen:

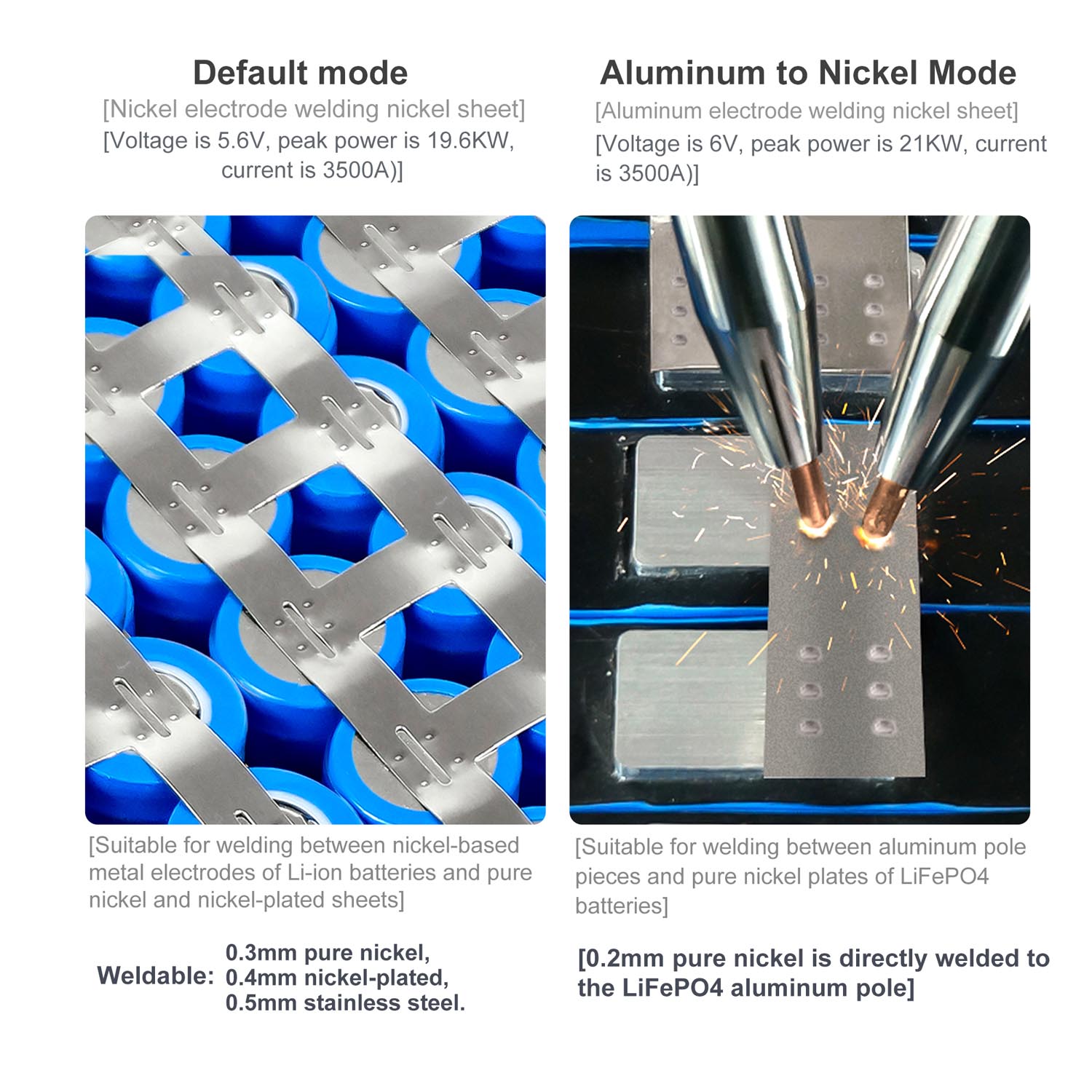

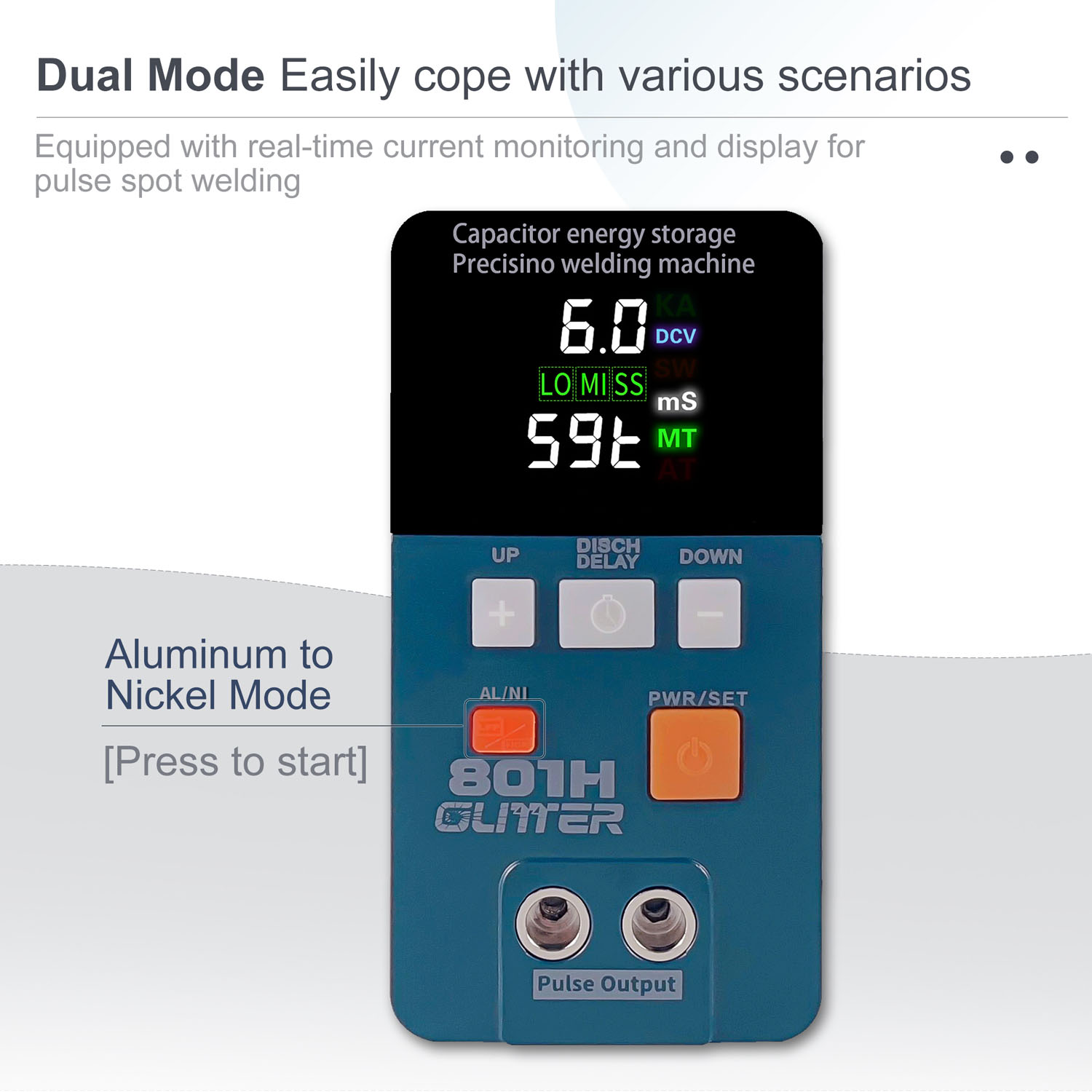

Das Gerät verfügt über einen doppelten Betriebsmodus (Dual Mode), mit dem sich verschiedene Schweißszenarien problemlos bewältigen lassen. Es ist außerdem mit einem System zur Echtzeit-Überwachung und -Anzeige des Stroms beim Impuls-Punktschweißen ausgestattet.

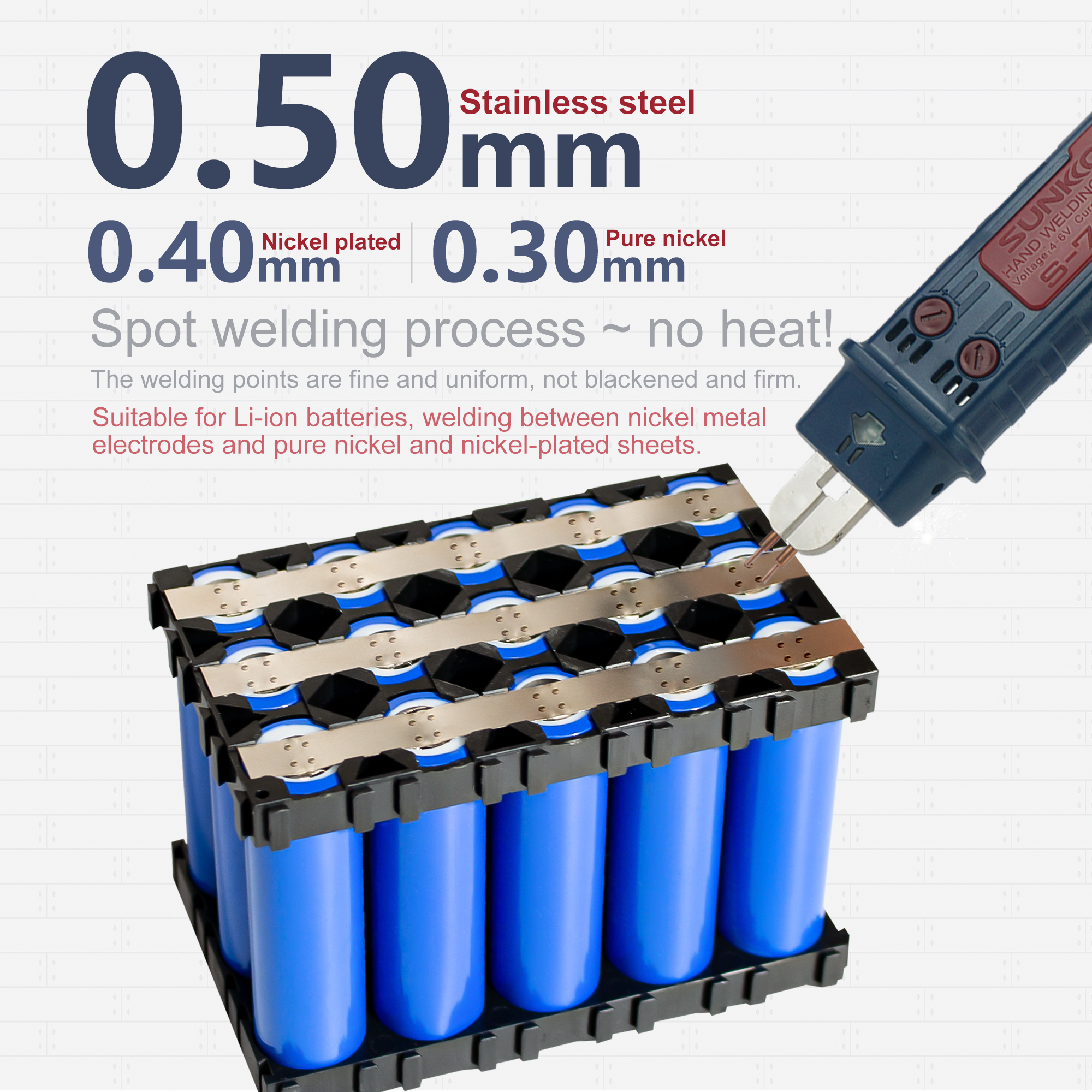

Das Schweißgerät 801H bietet eine hohe Schweißleistung für verschiedene Materialien, darunter Edelstahl mit einer Dicke von 0,50 mm, vernickeltes Nickel mit 0,40 mm und Reinnickel mit 0,30 mm. Der angewandte Punktschweißprozess zeichnet sich durch keine Wärmeentwicklung aus (Spot welding process – no heat!), was eine Schwärzung des Schweißpunkts verhindert. Die Schweißpunkte selbst sind klein, gleichmäßig, nicht schwärzend und stabil.

Das Schweißgerät ist ideal für Lithium-Ionen-Akkus und ermöglicht das Schweißen von Nickel-Metallelektroden mit Reinnickel- und vernickelten Blechen, wie am Beispiel eines Packs großer zylindrischer Zellen unter Verwendung eines SUNKKO Handschweißstifts gezeigt.

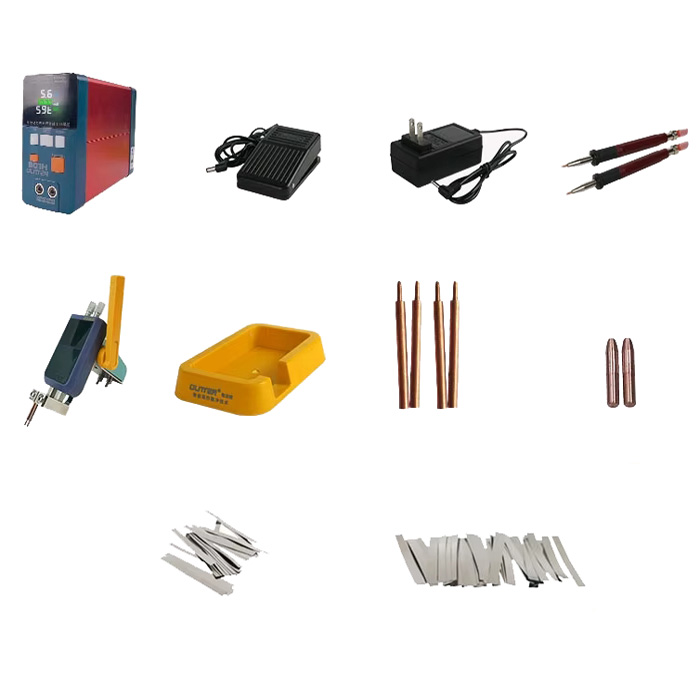

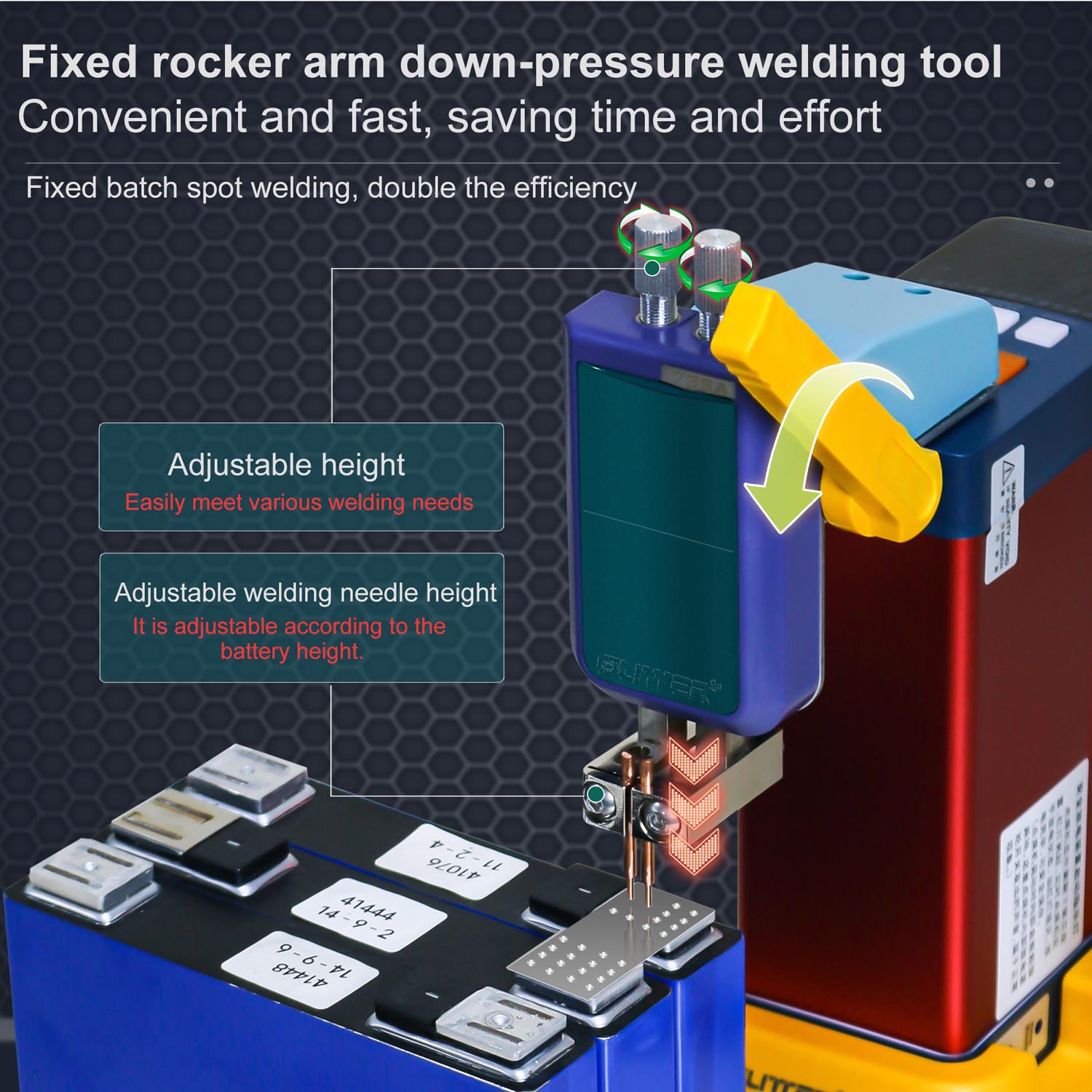

Im Set ist auch ein stationäres Schweißwerkzeug mit Schwenkarm-Anpressdruck enthalten, das komfortabel zu bedienen ist und die Arbeitszeit beim Serienschweißen erheblich verkürzt.

Die Konstruktion des Werkzeugkopfes ist höhenverstellbar, was eine einfache Anpassung der Elemente ermöglicht.

Zudem ist die Höhe der Schweißnadel selbst einstellbar, was eine Anpassung an die Höhe einer bestimmten Batterie ermöglicht, wie am Beispiel eines Packs großer, blauer prismatischer Zellen gezeigt.
