Fräsmaschine CNC 1515 ULTRA - 2,2 kW, Feld 1300 × 1300 × 150 mm
Kugelumlaufspindeln, Linearführungen, Wasserspindel ER20 und eigenständige Steuerung DDCS V4.1.
Verwandeln Sie Ihr Design in ein fertiges Detail
Fräsen Sie Konturen und Taschen und gravieren Sie Ihre eigenen Muster. Die CNC-Station gibt Ihnen die Freiheit, Dekorationen, Prototypen und technische Elemente aus für die Maschine vorgesehenen Materialien zu erstellen.
CNC 1515 ULTRA ist eine Fräsmaschine mit einem Wirkfeld 1300 × 1300 × 150 mm und einer Wasserspindel 2,2 kW. Die große Arbeitsfläche erleichtert die Planung größerer Elemente und mehrerer Details in einer Montage. Das Design verwendet SFU1610-Kugelumlaufspindeln in X/Y und SFU1204 in Z, HGR15- und MGN15-Führungen und vier 57HSE-Schrittantriebe mit einem Closed-Loop-Drehmoment von 2,2 Nm. Die Steuerung DDCS V4.1 mit dem Bildschirm „7“ führt den vorbereiteten G-Code selbstständig aus, ohne dass ständig ein Computer angeschlossen ist. Dateien können über den USB-Speicher oder Ethernet übermittelt werden.
Sie können einzelne Projekte umsetzen und die vorbereiteten Wege in Folgeaufträgen wiederholen. Mit Ihrer eigenen Fräsmaschine können Sie Ihre Werkstatt um mechanisches Fräsen und Personalisierung erweitern.
Die wichtigsten Vorteile
Führen des Werkzeugs entlang der Kontur
In den X/Y-Achsen gibt es SFU1610-Kugelumlaufspindeln mit einem Durchmesser von 16 mm und HGR15-Führungen, und in der Z-Achse gibt es eine SFU1204-Spindel mit einem Durchmesser von 12 mm und einer MGN15-Führung. Ihre eigene CNC-Station gibt Ihnen die Freiheit, Folgeversionen der Details anzufertigen und vorbereitete Bahnen zu wiederholen.
Ihre eigenen Designs im Material
Eine Spindel mit einem Durchmesser von 80 mm und einer Länge von 238 mm hat einen Drehzahlbereich von 0–24 000. Dies ist eine Funktion für ein Studio, das Dekorationen, Prototypen und kleine technische Teile herstellt.
Selbstständiges Arbeiten mit G-Code
DDCS V4.1 führt vorbereitete Dateien selbstständig aus und verfügt über einen 7″-Bildschirm und einen manuellen MPG-Manipulator. Sie können die Projektvorbereitung von der Arbeit an der Fräsmaschine trennen und Aufgaben bequem in der Werkstatt erledigen.
Steuerung der Achsenbewegung
Die Maschine verfügt über vier Closed-Loop-Schrittantriebe 57HSE 2,2 Nm. Hierbei handelt es sich um Geräte für eine Werkstatt, die Konturen, Reliefs und größere CNC-Projekte erstellt.
Werkzeugbasis unter Kontrolle
X/Y/Z-Achsen-Endschalter unterstützen Referenzfahrt und Bereichskontrolle. Eine komfortable Referenzierung ergänzt die Steuerung und Mechanik der Fräsmaschine.
Auf die Aufgabe abgestimmte Bewegung und Verarbeitung
Die maximale Positionierbewegung beträgt 15 000 mm/min und der Schnittgeschwindigkeitsbereich beträgt bis zu 5000 mm/min. Ein großes Feld erleichtert die Anfertigung eines größeren Details oder mehrerer Elemente in einer Anordnung.
Ideen für Anwendungen
Dekorationen und Gravuren
Inschriften, Ornamente, Reliefs und individuelle Projekte.
Prototypen
Modelle und Elemente zur Überprüfung der Geometrie Ihres eigenen Designs.
Details und Kurzserien
Konturen, Taschen und Teile aus vorbereitetem G-Code.

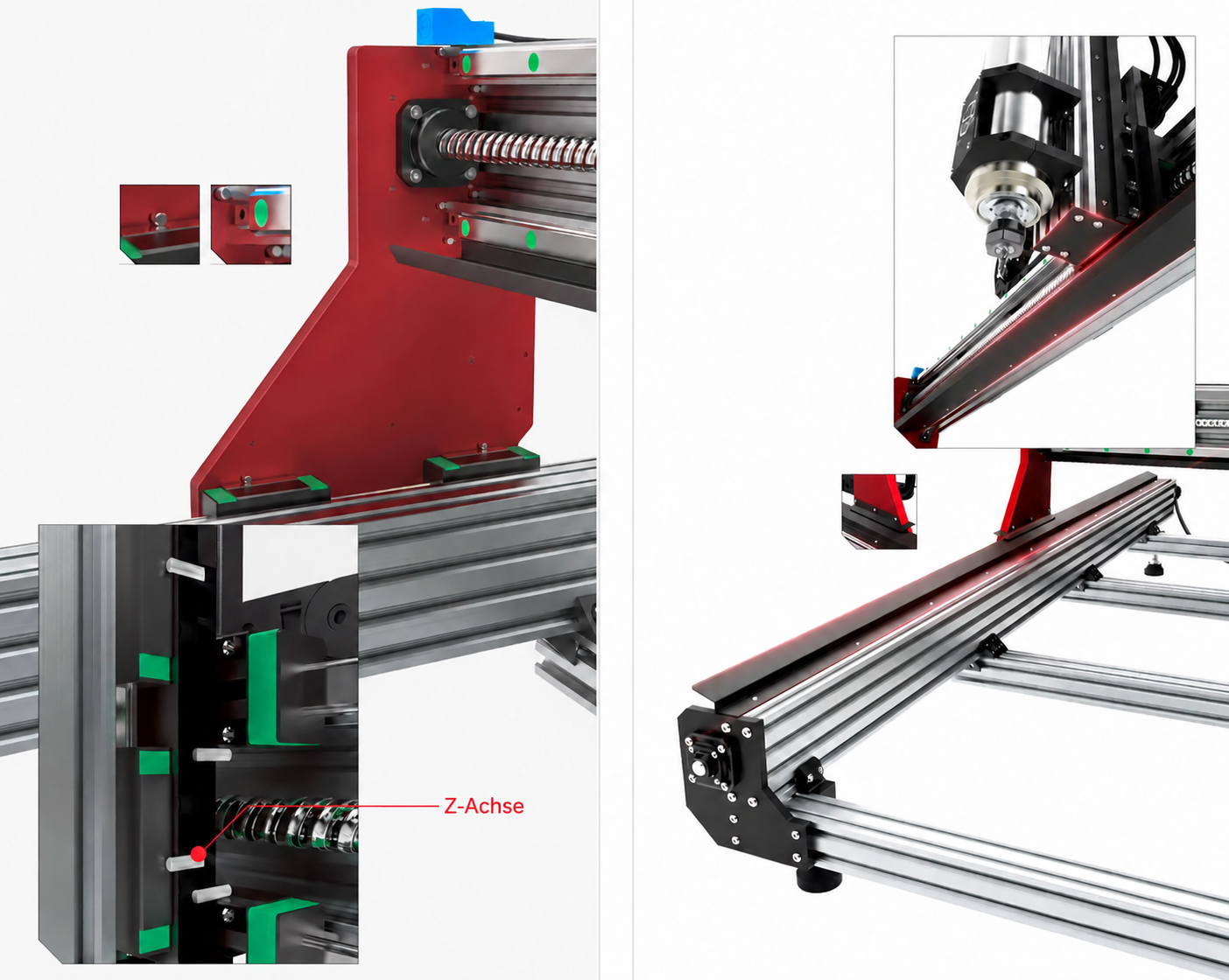

Achsmechanik
SFU1610 / SFU1204 und HGR15 / MGN15
In den X/Y-Achsen gibt es SFU1610-Kugelumlaufspindeln mit einem Durchmesser von 16 mm und HGR15-Führungen, und in der Z-Achse gibt es eine SFU1204-Spindel mit einem Durchmesser von 12 mm und einer MGN15-Führung. Die doppelte Basisführung stützt die Achsstruktur. Rahmen, Schrauben und Führungen arbeiten zusammen, um die Achsen zu bewegen. Diese Struktur ist die Grundlage für das Fräsen per Design.
Ihre eigene CNC-Station gibt Ihnen die Freiheit, Folgeversionen der Details anzufertigen und vorbereitete Bahnen zu wiederholen.
Spindel
2,2 kW wassergekühlt, ER20
Eine Spindel mit einem Durchmesser von 80 mm und einer Länge von 238 mm hat einen Drehzahlbereich von 0–24 000. Das Gehäuse besteht aus 304-Edelstahl und die Wasserabdeckung besteht aus Aluminium. Die Spindel treibt das Werkzeug an und ermöglicht das mechanische Fräsen und Gravieren. Im Rahmen der Möglichkeiten der Maschine können Sie Konturen, Taschen und räumliche Details realisieren.
Dies ist eine Funktion für ein Studio, das Dekorationen, Prototypen und kleine technische Teile herstellt.
DDCS V4.1-Controller
G-Code ohne Computer während der Aufgabe
DDCS V4.1 führt vorbereitete Dateien selbstständig aus und verfügt über einen 7″-Bildschirm und einen manuellen MPG-Manipulator. Durch die Übertragung über den USB-Speicher können Sie das Programm ohne ständige Verbindung zum Computer bereitstellen. Der Controller führt die vorbereiteten Dateien jederzeit aus, ohne dass ein Computer angeschlossen ist. Der Bildschirm und der Manipulator erleichtern die Bedienung des Geräts.
Sie können die Projektvorbereitung von der Arbeit an der Fräsmaschine trennen und Aufgaben bequem in der Werkstatt erledigen.
Antrieb und Elektronik
Vier Inverter 57HSE 2,2 Nm und 2,2 kW
Die Maschine verfügt über vier Closed-Loop-Schrittantriebe 57HSE 2,2 Nm. Das Hauptnetzteil 800 W versorgt das Antriebssystem mit dem 36 V. Closed-Loop-Antriebe sind das Rückgrat der Werkzeugwegimplementierung. Der Umrichter unterstützt den Betrieb der Spindel.
Hierbei handelt es sich um Geräte für eine Werkstatt, die Konturen, Reliefs und größere CNC-Projekte erstellt.
Sonde und Basis
Z-Einstellung und Durchgangskontrolle
X/Y/Z-Achsen-Endschalter unterstützen Referenzfahrt und Bereichskontrolle. Der Z-Achsen-Sensor hilft bei der Bestimmung der Position des Werkzeugs. Dies ist eine praktische Funktion beim Auswechseln eines Fräsers und beim Vorbereiten eines anderen Details.
Eine komfortable Referenzierung ergänzt die Steuerung und Mechanik der Fräsmaschine.
Schnelligkeit und Organisation
Positionierungsbewegung und Schnittvorschub
Die maximale Positionierbewegung beträgt 15 000 mm/min und der Schnittgeschwindigkeitsbereich beträgt bis zu 5000 mm/min. Durch getrennte Positionierungs- und Schneidbereiche können Sie Fahrten und Bearbeitungen organisieren. Die Maschine führt den vorbereiteten G-Code im verfügbaren Arbeitsbereich aus.
Ein großes Feld erleichtert die Anfertigung eines größeren Details oder mehrerer Elemente in einer Anordnung.
Materialien für Ihre Projekte
Holz
- Konturen, Reliefs, Taschen und Zierelemente aus richtig angebrachtem Material.
Kunststoffe
- Fräsen und Gravieren.
Ausgewählte Metalle
- Abläufe angepasst an Sorte, Werkzeuggeometrie, Kühlung und Montagesteifigkeit.
Software und Steuerung
Vorbereiten des Programms für DDCS V4.1
Die Steuerung verknüpft das vorbereitete Projekt mit Gerätebedienung und Aufgabenparametern.
Mit Ihren eigenen Dateien können Sie einzelne Projekte umsetzen, Folgeversionen des Details vorbereiten und bei Folgeaufträgen auf die ausgewählte Geometrie zurückgreifen.
Was gewinnen Sie im Arbeitsalltag?
Verwandeln Sie Ihr Design in ein fertiges Detail
- Dekorationen und Gravuren — Inschriften, Ornamente, Reliefs und individuelle Projekte.
- Prototypen - Modelle und Elemente zur Überprüfung der Geometrie Ihres eigenen Designs.
- Details und Kurzserien — Konturen, Taschen und Teile aus vorbereitetem G-Code.
- Eigene Projekte — Freiheit, Aufträge nach Ihren eigenen Grafiken oder Geometrien auszuführen.
- Nachbestellungen — Möglichkeit, das Angebot durch neue Produkte und Kleinserien zu erweitern.
Technische Daten
| Parameter | Wert |
|---|---|
| Modell | CNC 1515 ULTRA |
| Effektives XYZ-Feld | 1300 × 1300 × 150 mm |
| Abmessungen nach dem Falten | 1665 × 1630 × 710 mm |
| Gesamtgewicht des Geräts | 130 kg |
| Stromversorgung | 220–230 V, 50 Hz |
| X/Y-Schrauben | SFU1610, Ø16 mm |
| Z-Schraube | SFU1204, Ø12 mm |
| X/Y-Führungen | HGR15 |
| Z-Führung | MGN15 |
| Antriebe | 4 × 57HSE 2,2 Nm, geschlossener Regelkreis |
| Z-Sonde | Quadratischer Metallsensor |
| Positionierungsgeschwindigkeit | 0–15 000 mm/min |
| Schnittgeschwindigkeit | 0–5000 mm/min |
| Formate | G-Code |
| Spindel | 2,2 kW, wassergekühlt, ER20 |
| Spindelabmessungen | Ø80 × 238 mm |
| Spindelumdrehungen | 0–24 000 U/min |
| Lager | 3 × 7005 + 1 × 7002 |
| Spindelgenauigkeit | Radial <0,03 mm; axial <0,01 mm |
| Koaxialität | 0,025 mm |
| Regler | DDCS V4.1, 7″, offline |
| Dateien übertragen | USB/Ethernet |
| Manipulator | MPG |
| Wechselrichter | VFD 2,2 kW, 220–230 V |
| Antriebsstromversorgung | 800 W, 36 V |
| Hilfsstromversorgung | 24 V, 50 W |
| Relaismodul | 4-Kanal |
| Achsmodul | BH57, 4 – axial |
| Terminal | DB37 |
| Elektronikkühlung | 3 DC-Lüfter |
Ausrüstung CNC 1515 ULTRA
- CNC 1515 ULTRA Fräsmaschine
- Controller mit Display DDCS V4.1
- 4 Schrittmotoren 2,2 Nm
- 2,2 kW Spindel wassergekühlt
- Endschalter für die X/Y/Z-Achse
- Montagezubehör
- Benutzerhandbuch
- Stromkabel
Fragen vor dem Kauf
Was ist der Arbeitsbereich der Fräsmaschine?
1300 × 1300 × 150 mm.
Welche Spindel wurde verwendet?
2,2 kW, wassergekühlt, ER20.
Wie kommuniziert der Controller?
USB/Ethernet.
Was bekomme ich mit der Maschine?
CNC 1515 ULTRA Fräsmaschine; Controller mit Display DDCS V4.1; 4 Schrittmotoren 2,2 Nm; 2,2 kW Spindel wassergekühlt; X/Y/Z-Achsen-Endschalter; Montagezubehör; Benutzerhandbuch; Stromkabel.
