Atomstack C4 Pro CNC-Fräsmaschine + Zubehör
Verfügbarkeit: Verfügbar
Lieferzeit: 48 Stunden
Versandkosten: Von 0.00 €
Katalognummer: 10457
Code des Herstellers: C4-Pro
Inventar:
EAN-Code: 5907052594813
Der Zustand des Produkts: Neu
Produktgewicht: 15,00 Kg
- Produktbeschreibung
- Produktbewertungen (0)

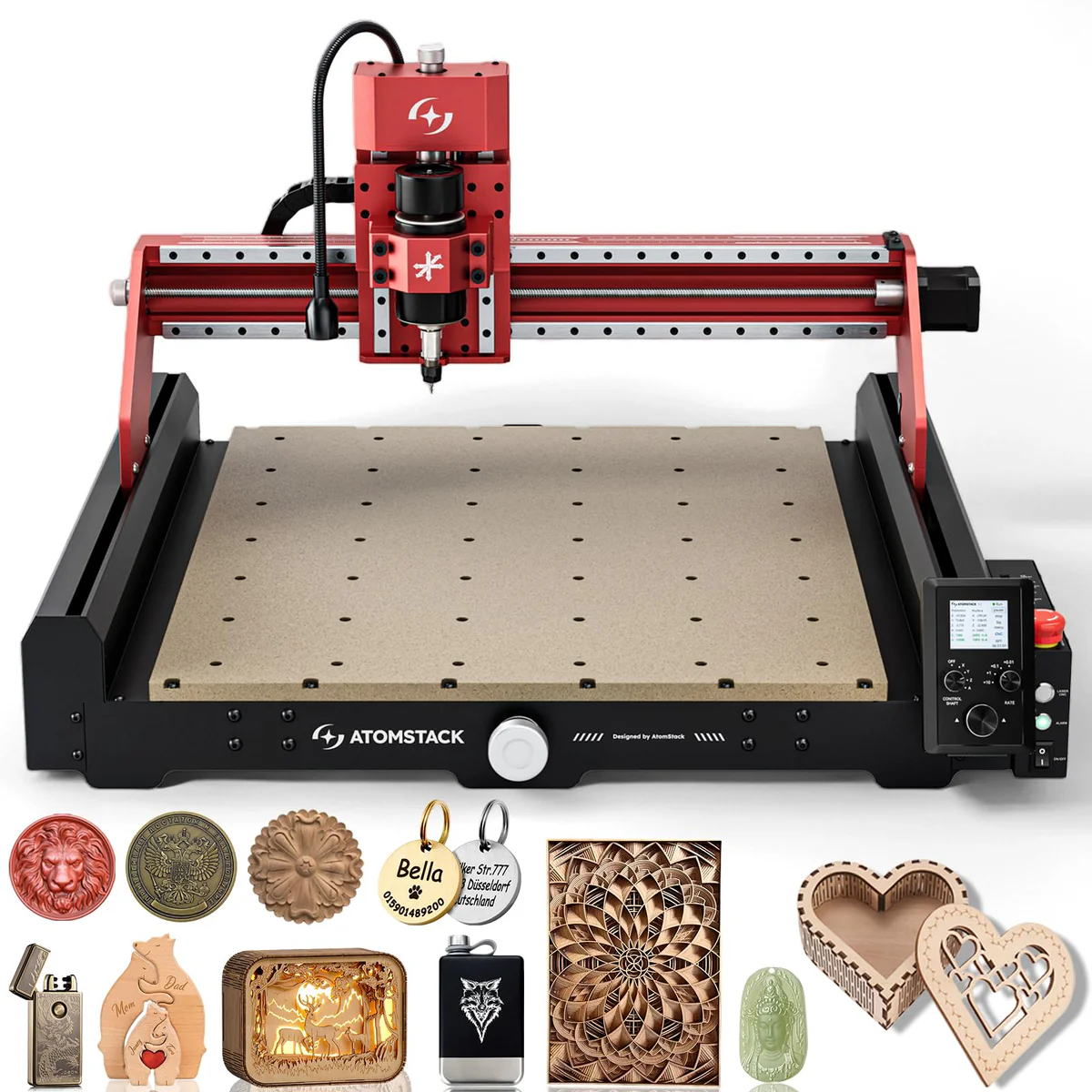

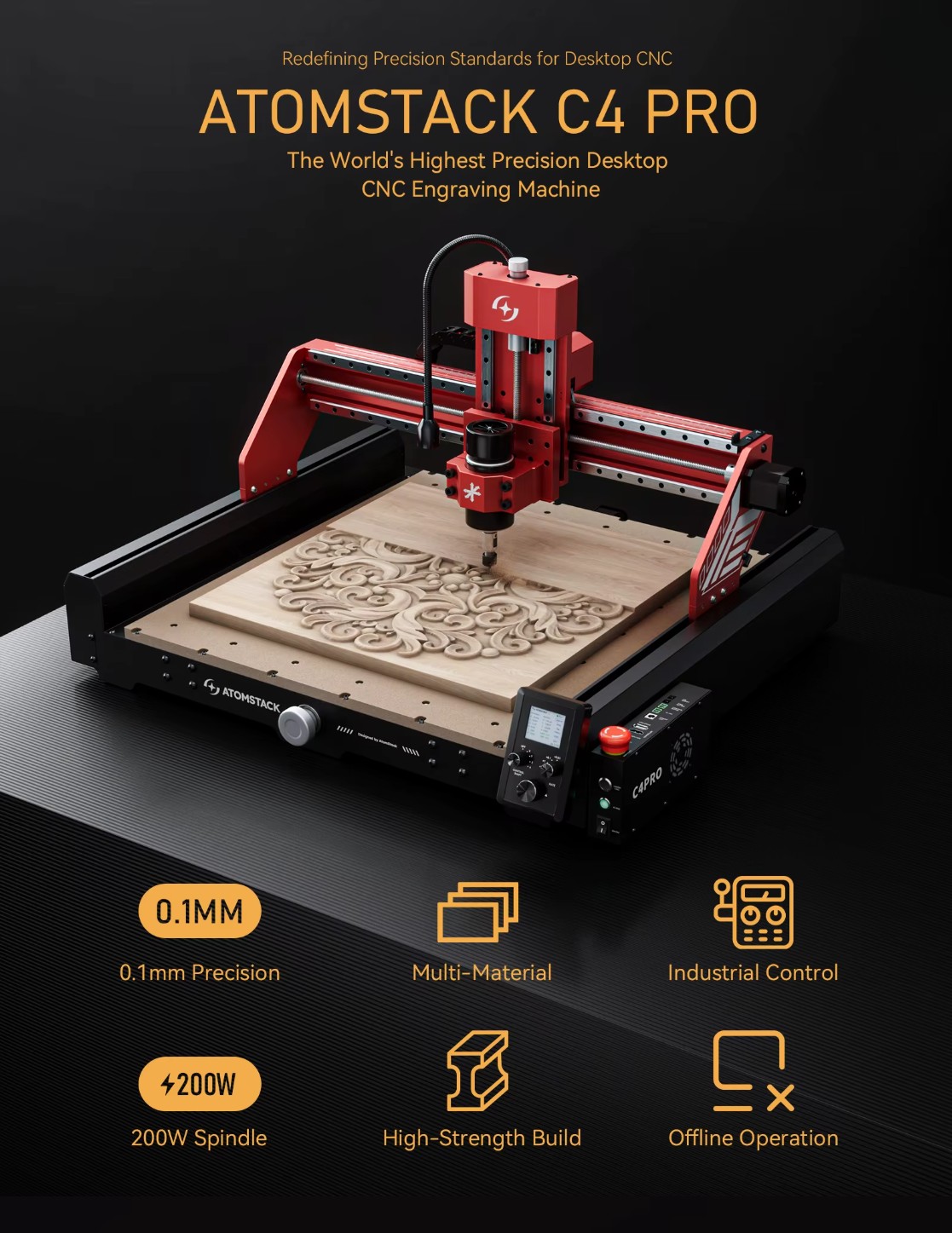

CNC-Fräsmaschine Atomstack C4 PRO - 200 W, empfohlenes Feld 400 × 400 × 90 mm
Linearführungen, Doppelmutterschrauben, Werkzeugmesstaster und Offline-Controller.
Verwandeln Sie Ihr Design in ein fertiges Detail
Fräsen Sie Konturen und Taschen und gravieren Sie Ihre eigenen Muster. Die CNC-Station gibt Ihnen die Freiheit, Dekorationen, Prototypen und technische Elemente aus für die Maschine vorgesehenen Materialien zu erstellen.

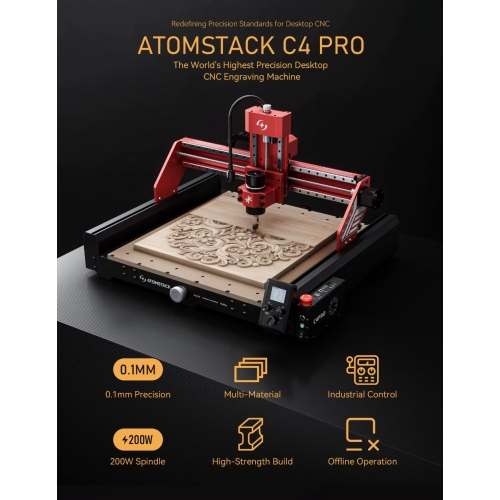

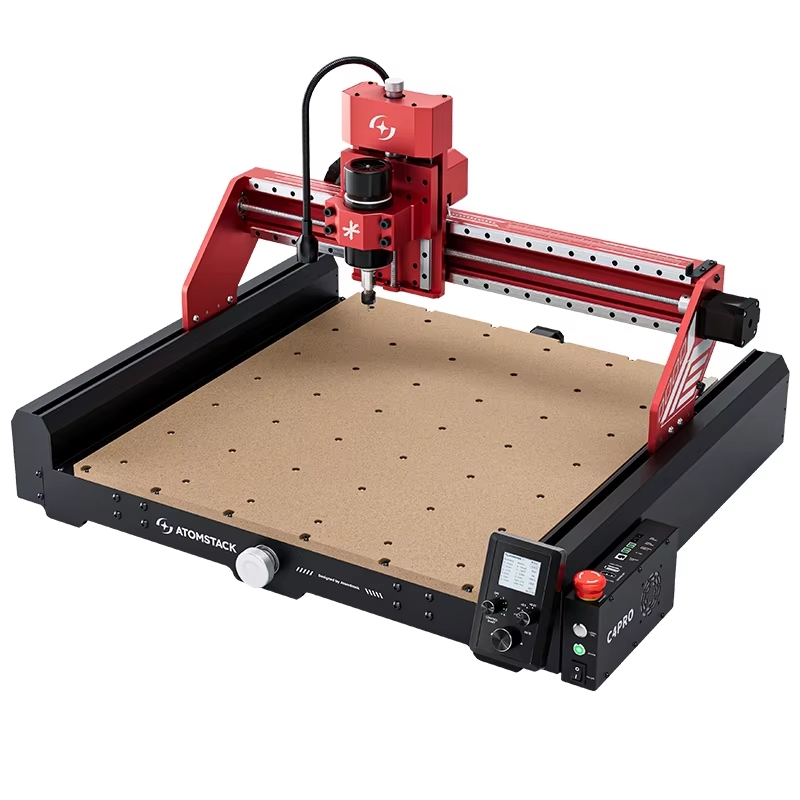

Atomstack C4 PRO ist eine CNC-Fräsmaschine mit einer 200 W-Spindel und einem empfohlenen Bereich von 400 × 400 mm und einem Z-Bereich von 90 mm. Das Design ist auf die präzise Führung kleiner Details und Projekte ausgelegt. Die Spindel erreicht bis zu 12 000 U/min. Die X/Z-Achsen verwenden MGH12-Führungen und T8-Doppelmutterschrauben, und die Y-Achse verwendet 16 mm-Führungen und T12-Schrauben. Der Original-Offline-Controller mit Drehknopf ermöglicht die Bedienung an der Maschine und der Messtaster hilft bei der Positionsbestimmung des Werkzeugs.
Sie können einzelne Projekte umsetzen und die vorbereiteten Wege in Folgeaufträgen wiederholen. Mit Ihrer eigenen Fräsmaschine können Sie Ihre Werkstatt um mechanisches Fräsen und Personalisierung erweitern.
Fräsen und Gravieren auf C4 PRO
Die wichtigsten Vorteile
Fräsen und Gravieren nach Ihrem eigenen Design
Die mitgelieferte Konfiguration verfügt über eine 200 W-Spindel. Sie können von Werbeelementen und Dekorationen bis hin zu Prototypen und maßgeschneiderten Teilen gehen.
Führen des Werkzeugs entlang der Kontur
Die X- und Z-Achsen sind mit MGH12-Linearführungen und T8-Schrauben ausgestattet, und die Y-Achse ist mit 16 mm-Führungen und T12-Schrauben ausgestattet. Ihre eigene CNC-Station gibt Ihnen die Freiheit, Folgeversionen der Details anzufertigen und vorbereitete Bahnen zu wiederholen.
Bedienung direkt an der Fräsmaschine
Mit dem Original-Offline-Controller mit Drehknopf können Sie die Position beobachten, korrigieren und den Zustand der Spindel am Gerät überprüfen. Dies ist praktisch für Folgeprojekte und die Bearbeitung kleiner Details im Studio.
Zentrierung und Feldkontrolle
Die Vierpunktzentrierung hilft, den Mittelpunkt eines runden Objekts nach der Kalibrierung zu bestimmen. Für Elemente mit unterschiedlichen Geometrien können Sie zusätzliche Steuerungsmöglichkeiten nutzen.
Werkstatt mit Erweiterungsmöglichkeit
Die Steuerung ermöglicht den gemeinsamen Betrieb von XYZ und der vierten Achse. Die Basisfräsmaschine bleibt die XYZ-Station, und Sie können die weitere Konfiguration an die Entwicklung Ihrer Projekte anpassen.
Format für Ihre eigenen Projekte
Der XY-Bereich ist 420 × 420 mm, mit einem empfohlenen Arbeitsbereich von 400 × 400 mm. Sie können Einzelprojekte, Prototypen und Kurzserien umsetzen.
Werkzeug-, Konturen- und Teilevorbereitung
Erleichterung und fertige Verarbeitungsbeispiele
Zentrieren und Gravieren eines runden Details
Dekoratives Relief aus Holz
Ideen für Anwendungen
Dekorationen und Gravuren
Inschriften, Ornamente, Reliefs und individuelle Projekte.
Prototypen
Modelle und Elemente zur Überprüfung der Geometrie Ihres eigenen Designs.
Details und Kurzserien
Konturen, Taschen und Teile aus vorbereitetem G-Code.

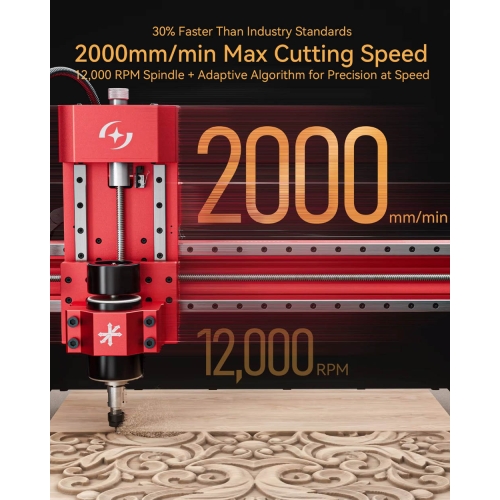

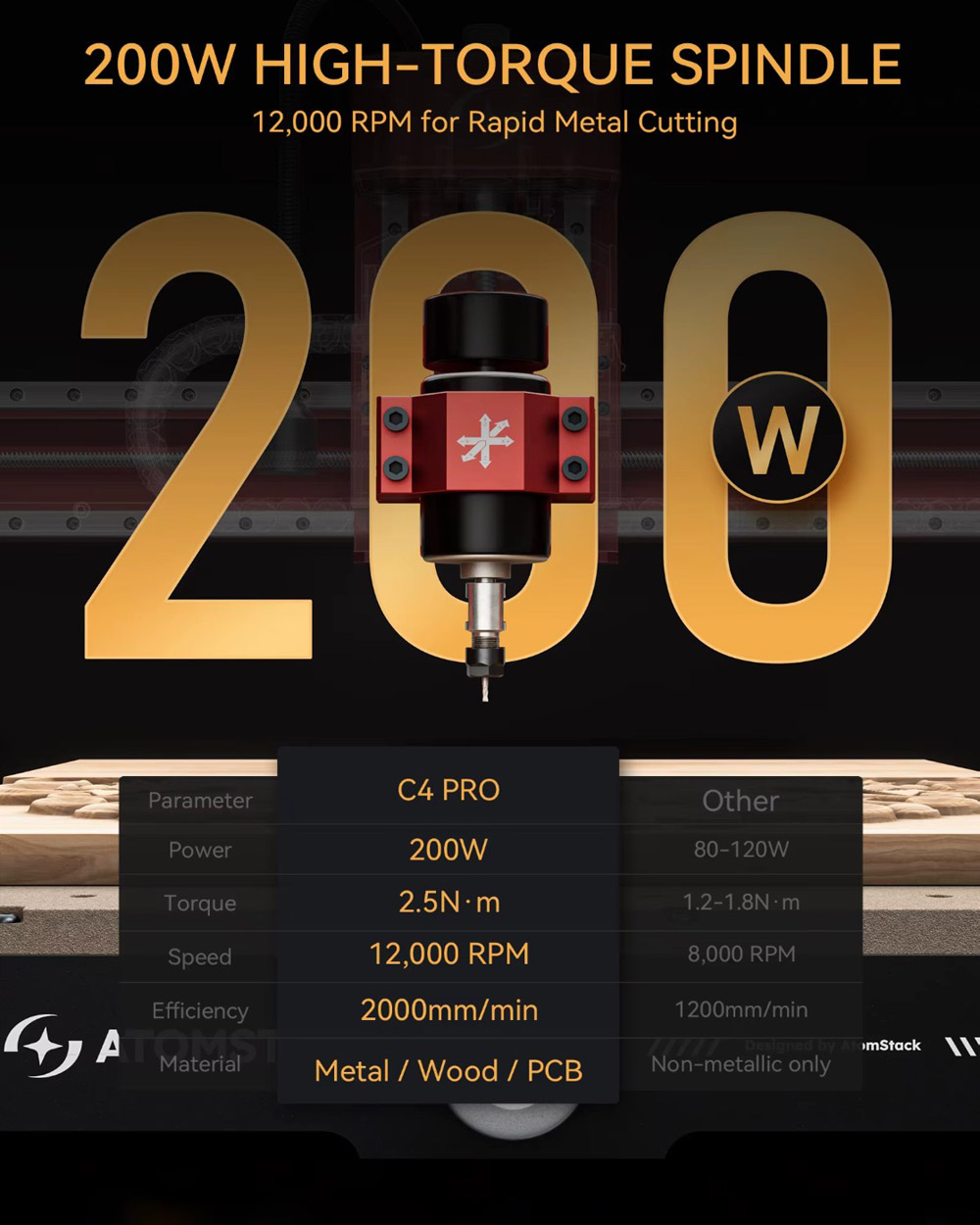

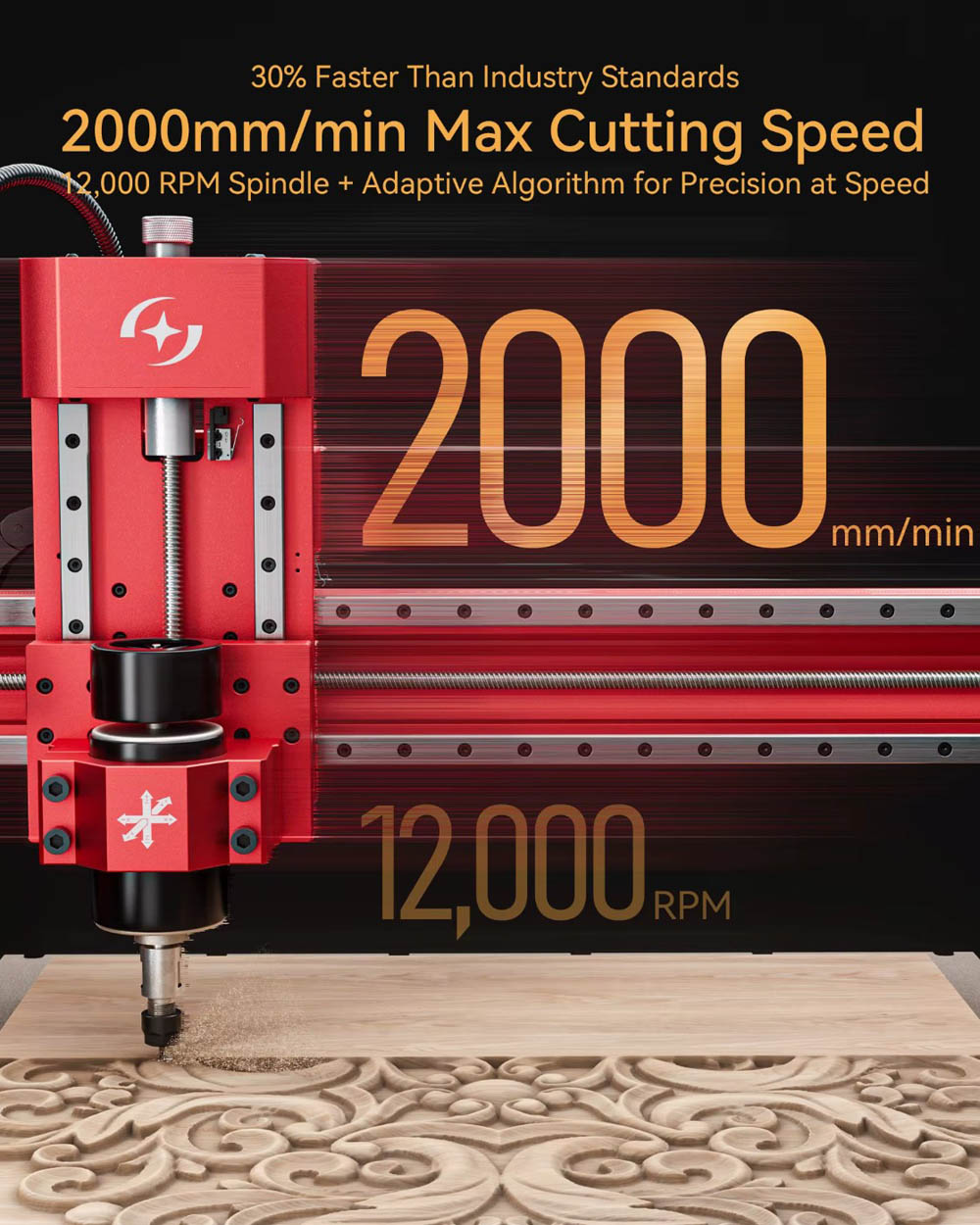

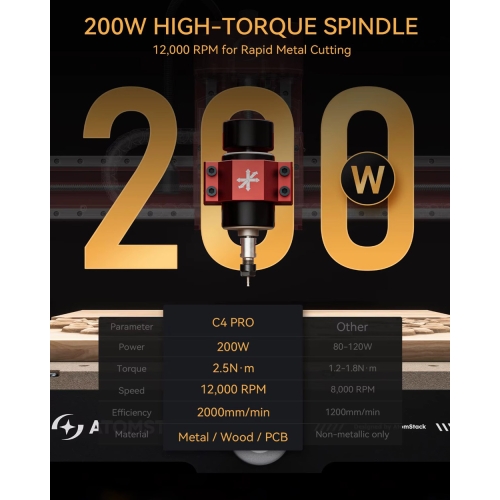

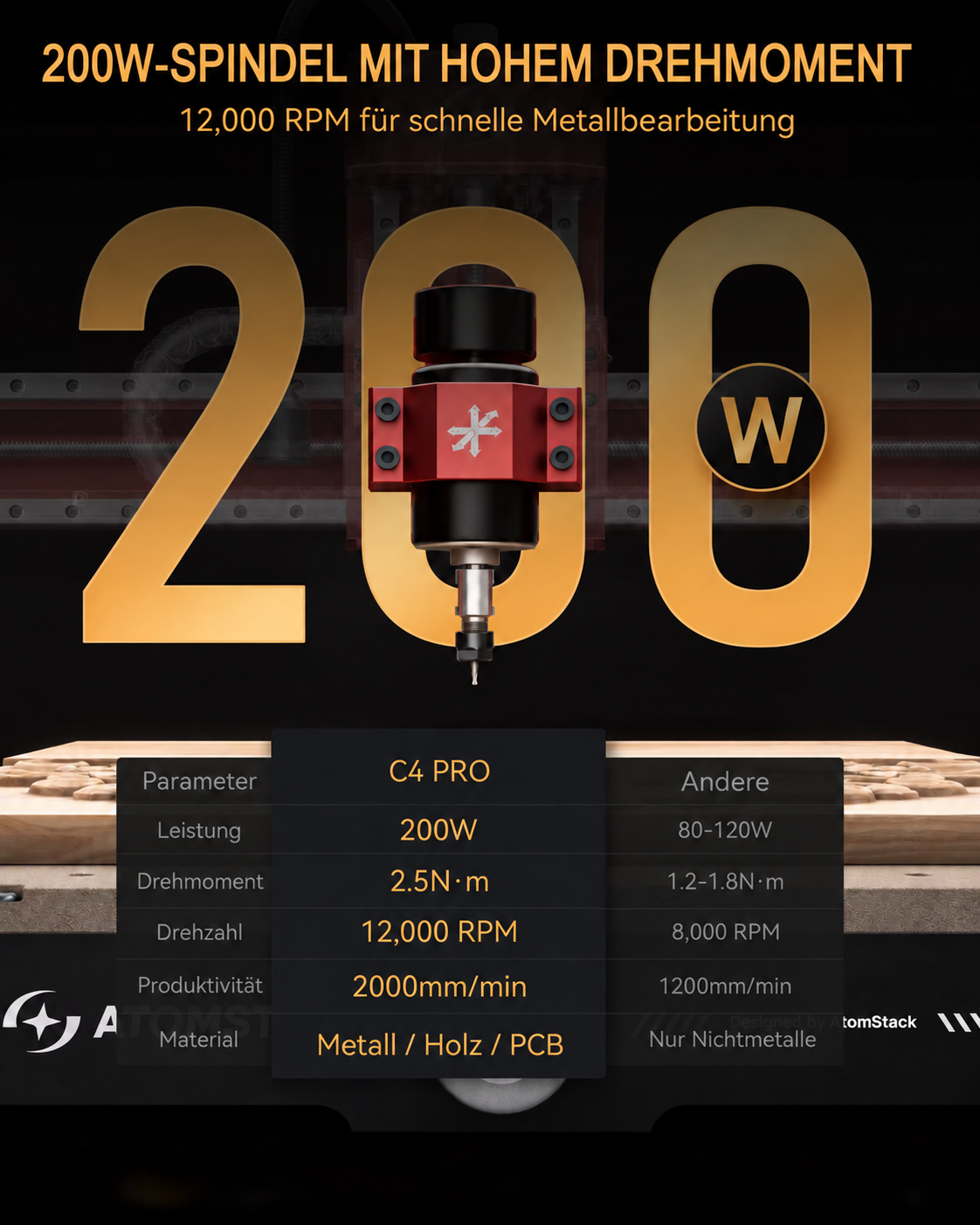

Spindel und Werkzeug
200 W und bis zu 12 000 U/min
Die mitgelieferte Konfiguration verfügt über eine 200 W-Spindel. Durch Anpassen der Spindeldrehzahl haben Sie die Kontrolle über den Betrieb des Werkzeugs. Die Maschine führt den Fräser entlang vorbereiteter Bahnen und erstellt so Konturen, Taschen und Gravuren.
Sie können von Werbeelementen und Dekorationen bis hin zu Prototypen und maßgeschneiderten Teilen gehen.

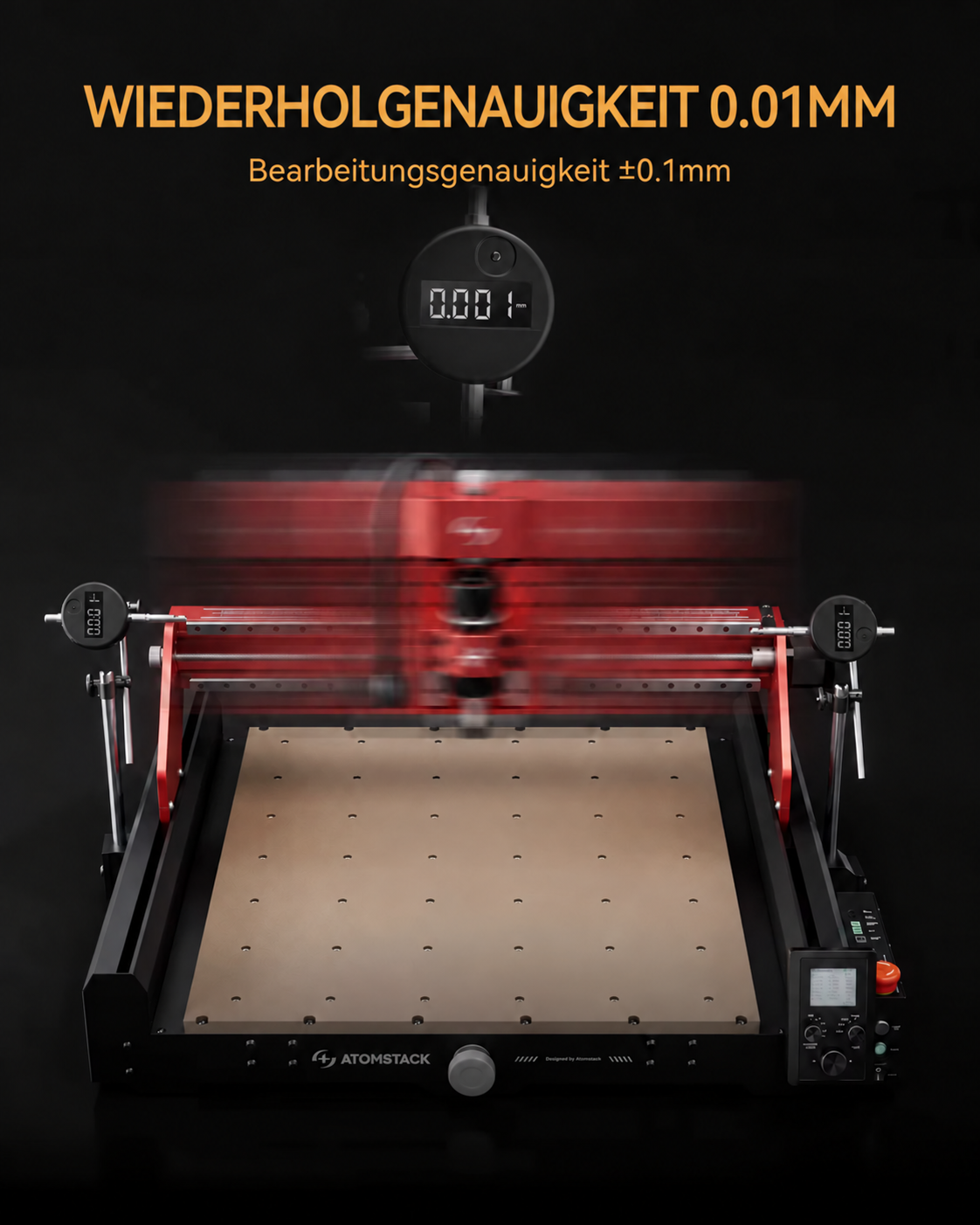

Mechanik
MGH12- und T8/T12-Schrauben mit Doppelmutter
Die X- und Z-Achsen sind mit MGH12-Linearführungen und T8-Schrauben ausgestattet, und die Y-Achse ist mit 16 mm-Führungen und T12-Schrauben ausgestattet. Die Doppelmuttern sind Teil des Uhrwerkdesigns. Rahmen, Schrauben und Führungen arbeiten zusammen, um die Achsen zu bewegen. Diese Struktur ist die Grundlage für das Fräsen per Design.
Ihre eigene CNC-Station gibt Ihnen die Freiheit, Folgeversionen der Details anzufertigen und vorbereitete Bahnen zu wiederholen.

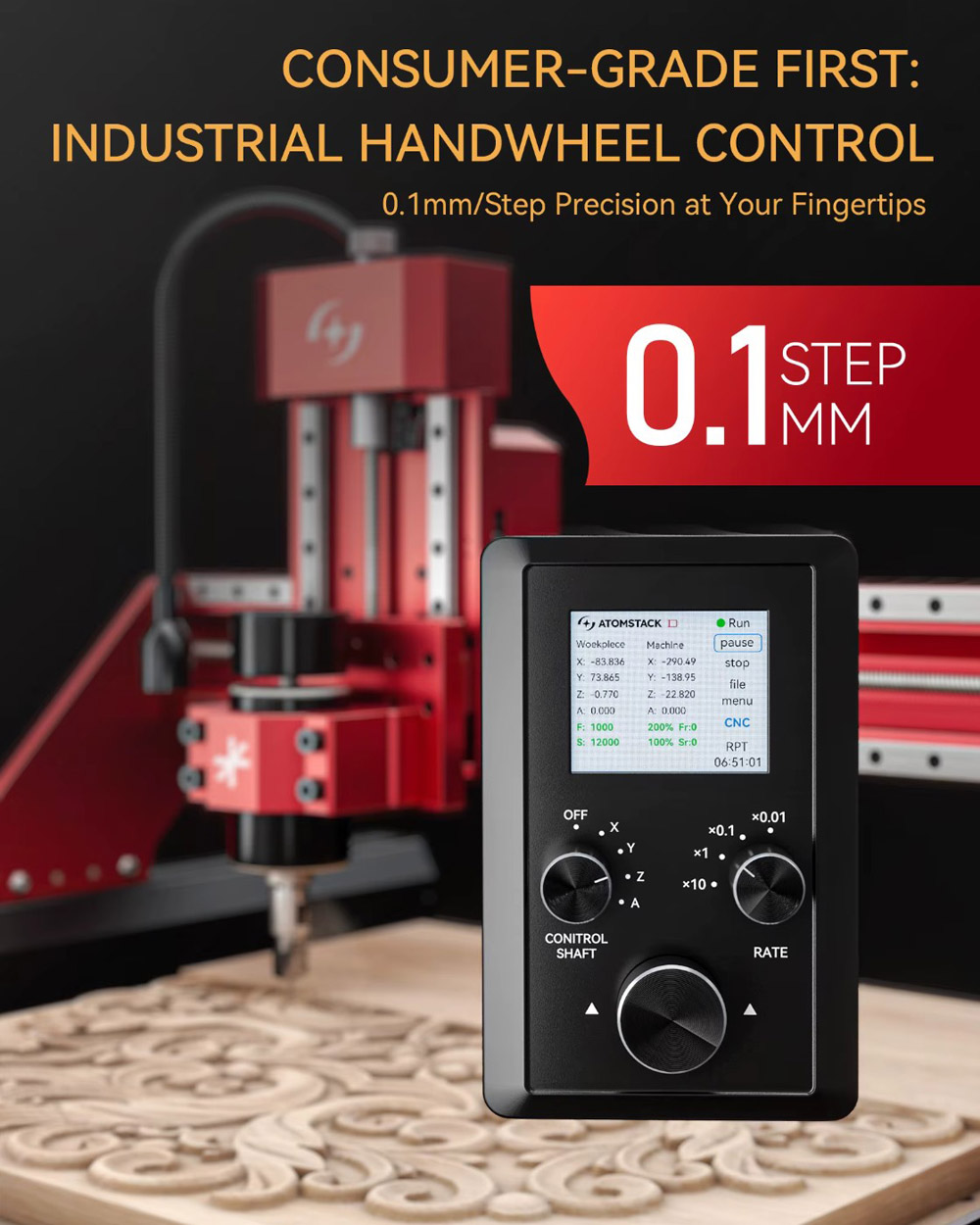

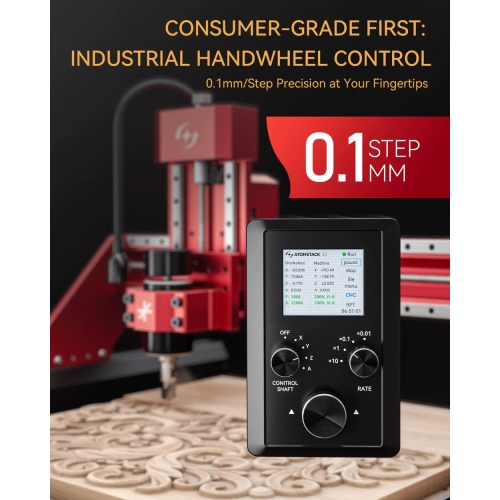

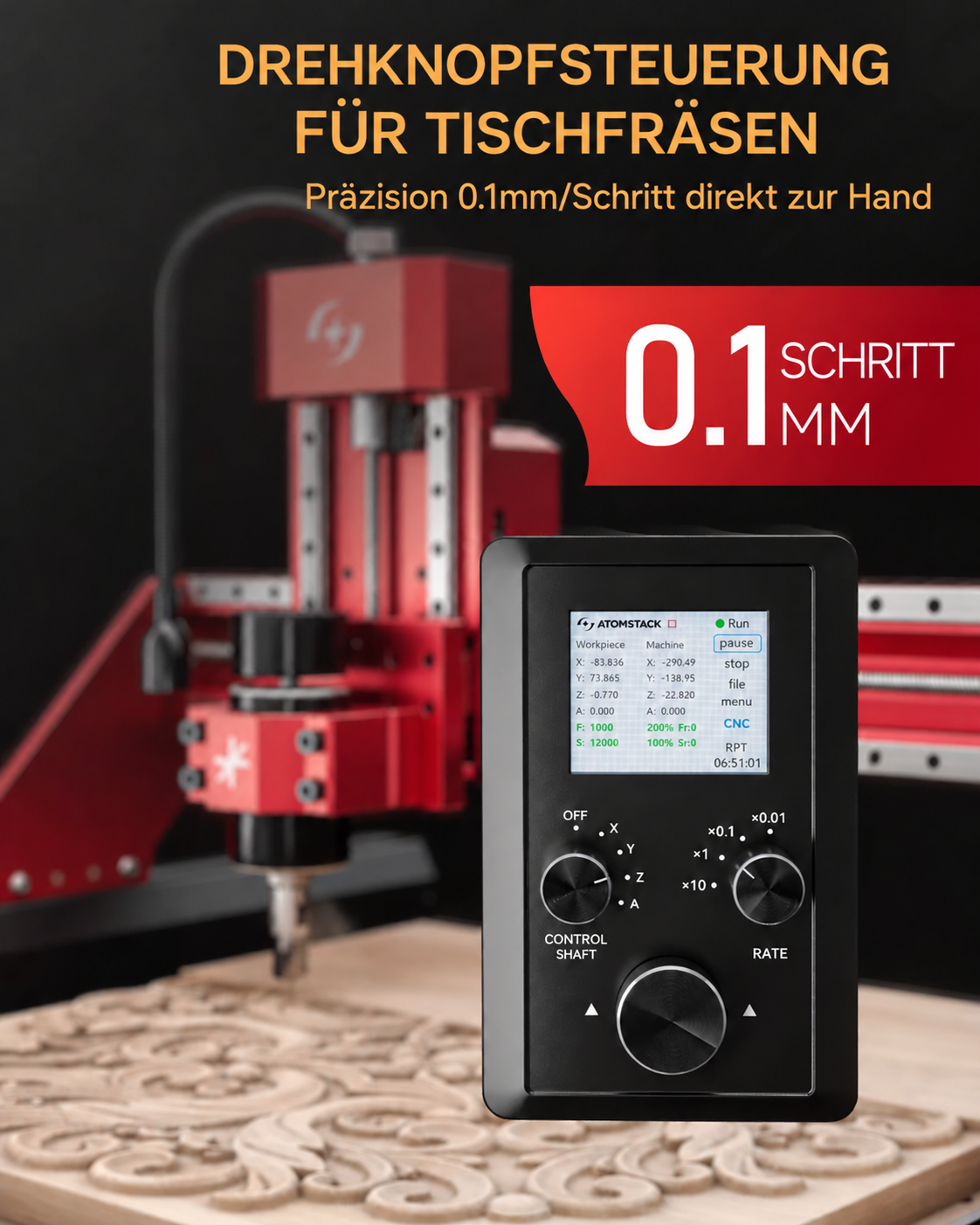

Offline-Controller
Umgang mit Positionen und Aufgaben an der Maschine
Mit dem Original-Offline-Controller mit Drehknopf können Sie die Position beobachten, korrigieren und den Zustand der Spindel am Gerät überprüfen. 32-Bit-Motherboard und Chip-Isolierung sind Steuerelemente. Über den Offline-Controller haben Sie Zugriff auf die Position und Bearbeitung der Aufgabe an der Maschine. Der Knopf erleichtert die Steuerung der Bewegung.
Dies ist praktisch für Folgeprojekte und die Bearbeitung kleiner Details im Studio.

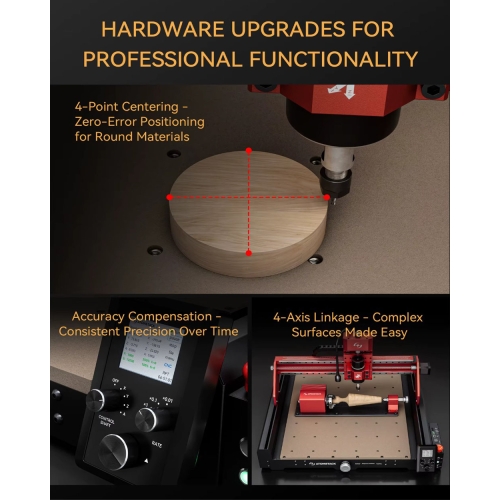

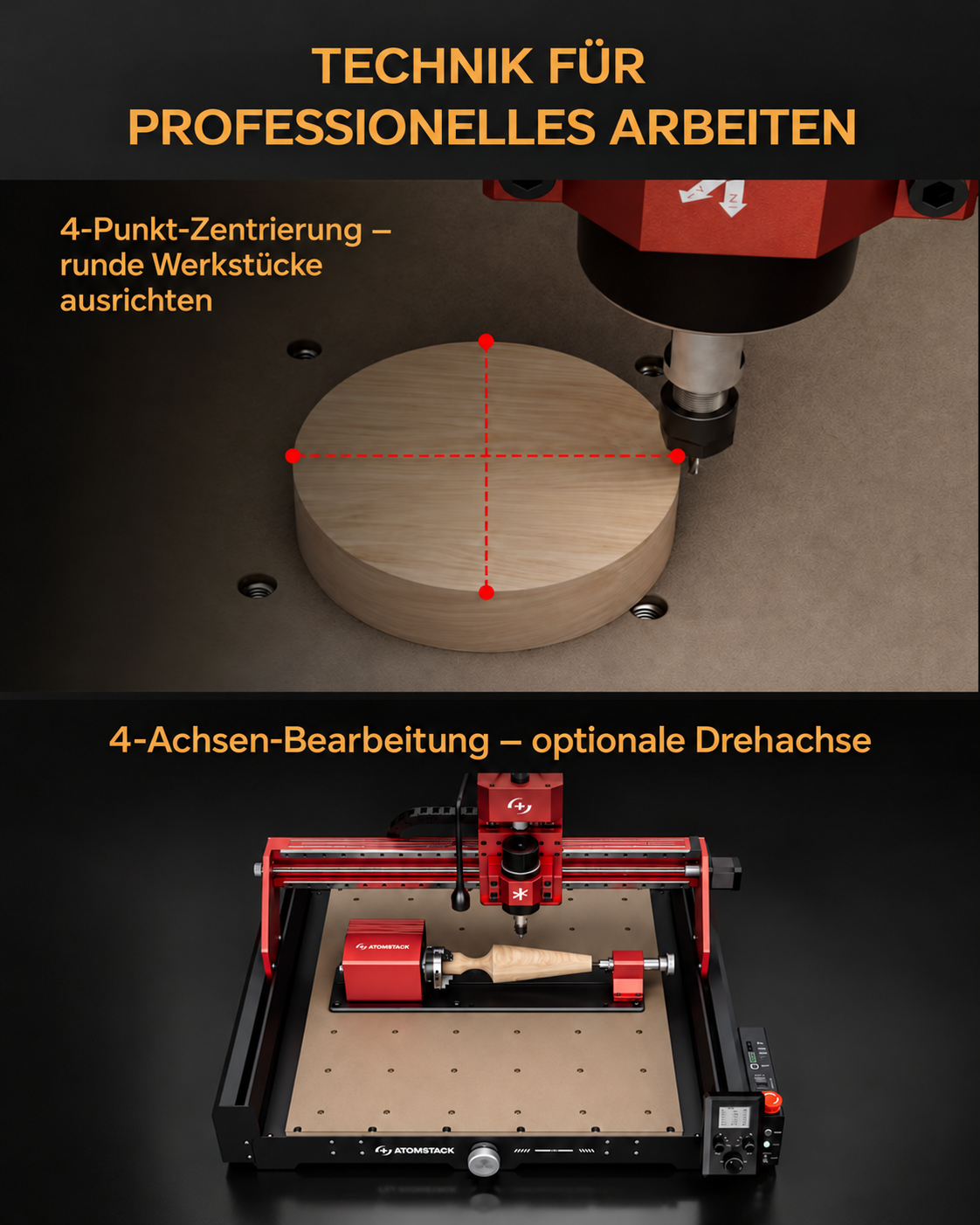

Funktionen einstellen

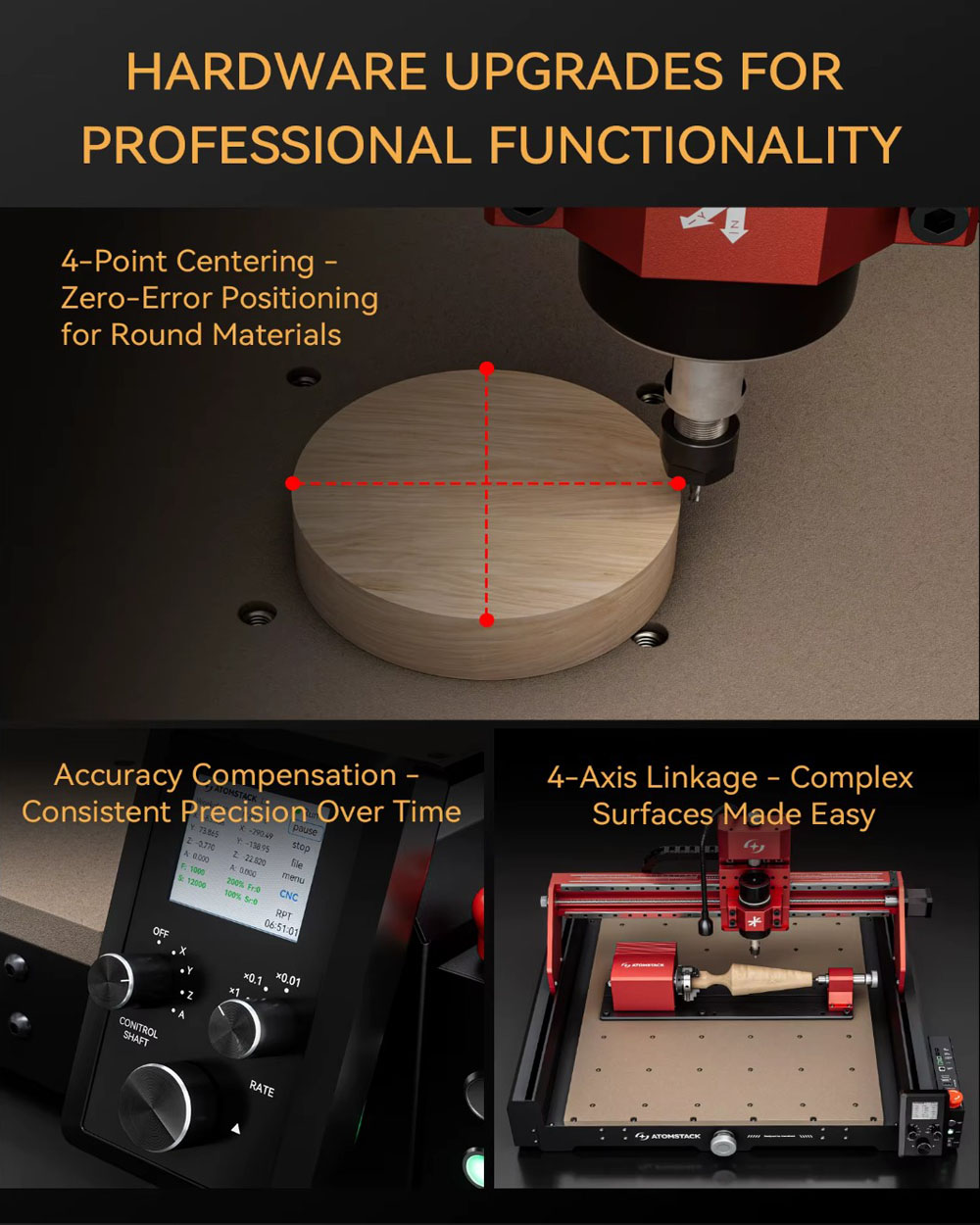

Vierpunktzentrierung, Ausgleich und Begrenzung

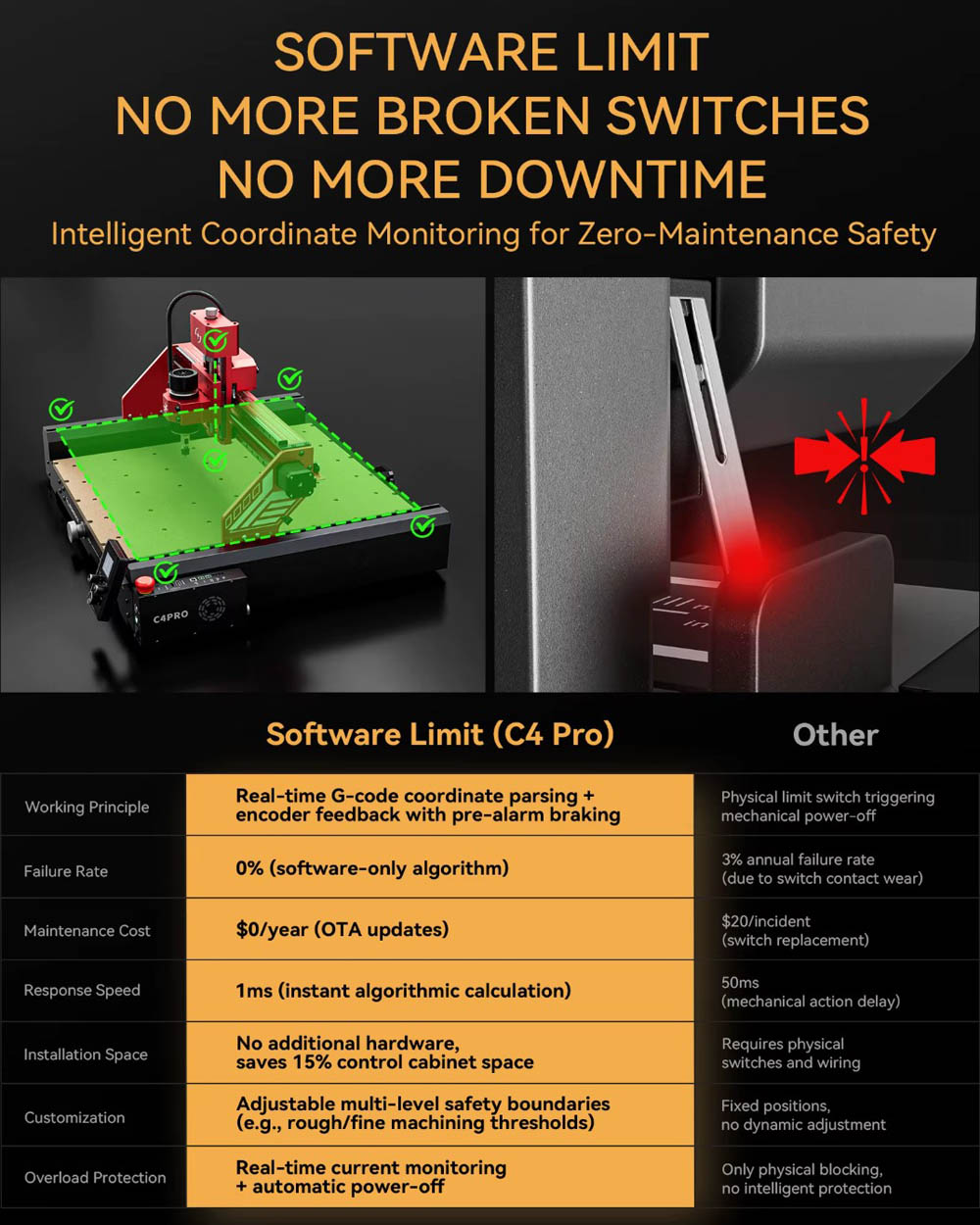

Die Vierpunktzentrierung hilft, den Mittelpunkt eines runden Objekts nach der Kalibrierung zu bestimmen. Durch die Kompensation können Sie die Parameter des Bewegungssystems korrigieren. Vier-Punkt-Zentrierung, Kompensation und Software-Feldbegrenzung unterstützen das Projektmanagement. Diese Funktionen erleichtern die Positionierung Ihrer Arbeit relativ zu Ihrem Artikel.
Für Elemente mit unterschiedlichen Geometrien können Sie zusätzliche Steuerungsmöglichkeiten nutzen.
Die vierte Achse und Schnittstellen
Möglichkeit der Erweiterung auf die entsprechende Konfiguration
Die Steuerung ermöglicht den gemeinsamen Betrieb von XYZ und der vierten Achse. Die Vier-Achsen-Steuerung eröffnet die Möglichkeit, einen Drehaufsatz hinzuzufügen. Die optionale Erweiterung erweitert den Projektumfang um die Bearbeitung rund ums Detail.
Die Basisfräsmaschine bleibt die XYZ-Station, und Sie können die weitere Konfiguration an die Entwicklung Ihrer Projekte anpassen.

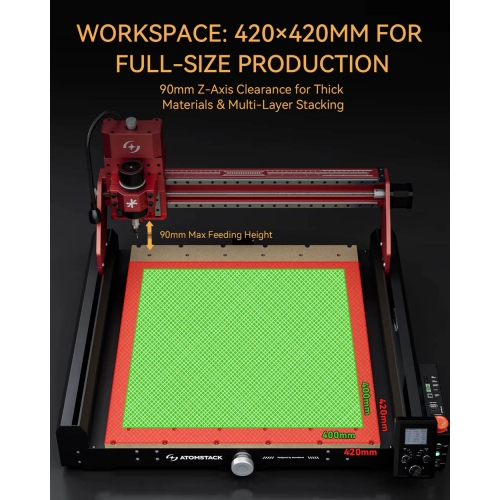

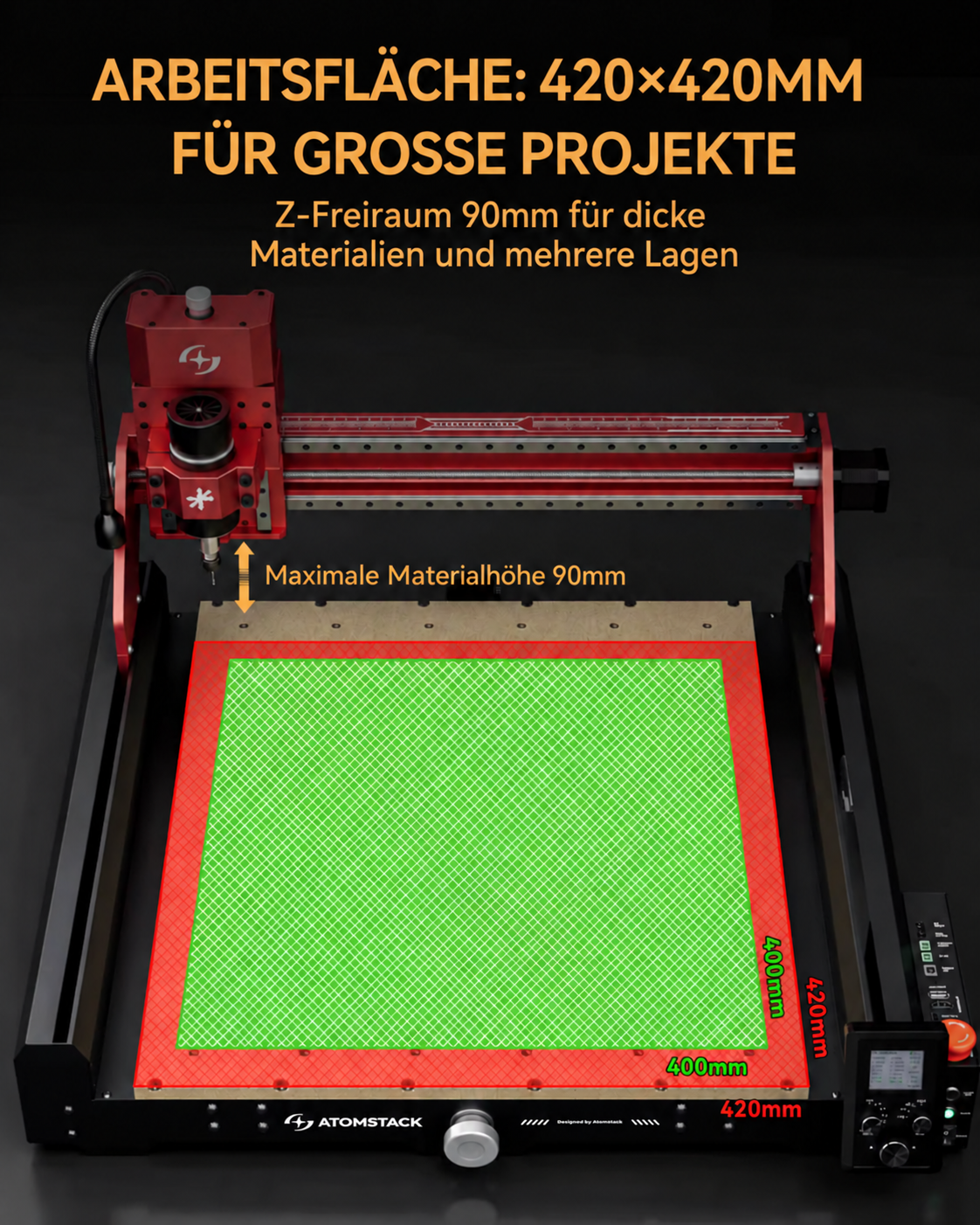

Feld und Position
Empfohlene Baureihe 400 × 400 mm und Z-Reihe 90 mm
Der XY-Bereich ist 420 × 420 mm, mit einem empfohlenen Arbeitsbereich von 400 × 400 mm. Die Z-Reihe ist 90 mm. Das zur Verfügung stehende Feld bietet Platz für Dekorationen, Gravuren und Kleinteile. Das kompakte Design erleichtert die Organisation der Werkstatt.
Sie können Einzelprojekte, Prototypen und Kurzserien umsetzen.

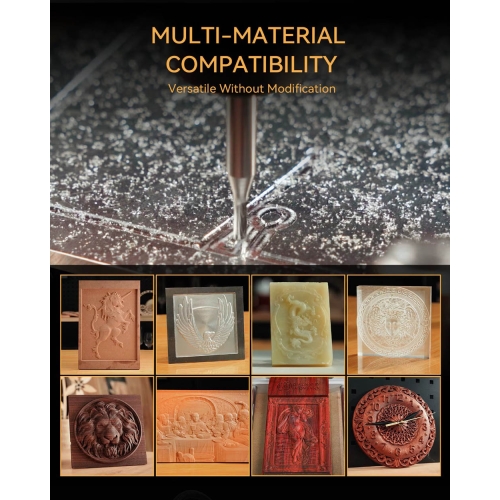

Materialien für Ihre Projekte
Holz und Kunststoffe
- Holz, Acryl, Kunststoff, PVC und POM.
Leiterplatte
- Vorbereitung von mechanischen Wegen und Löchern mit Tiefen- und Staubentfernungskontrolle.

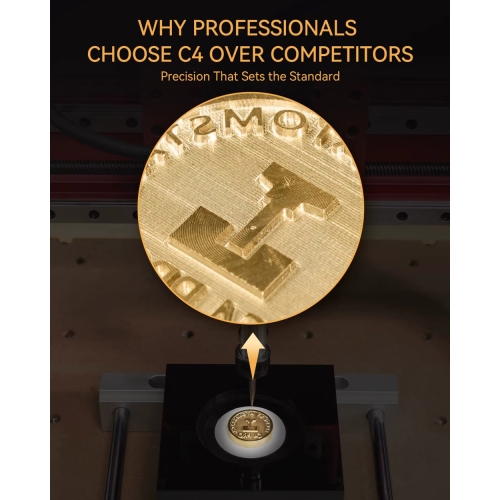

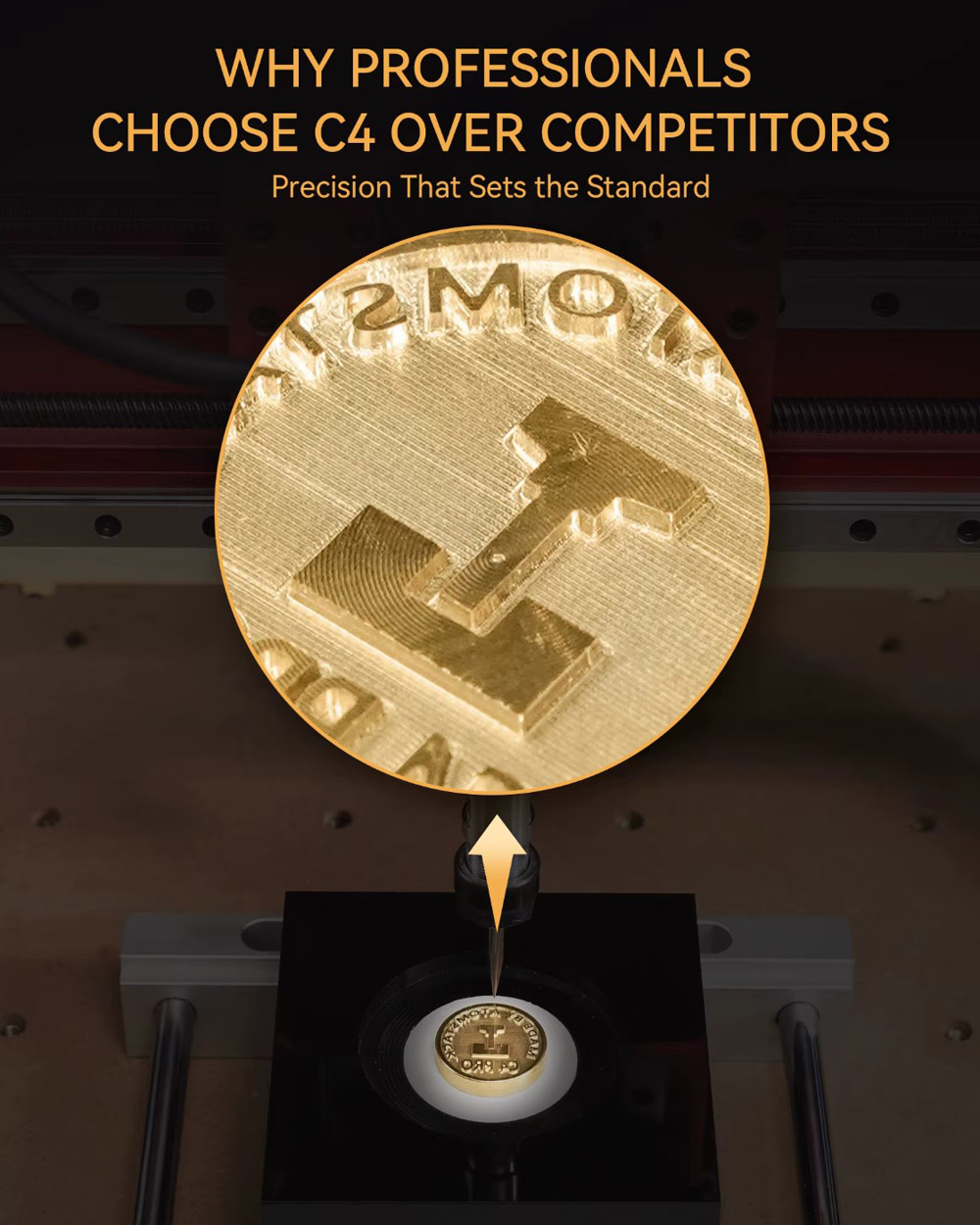

Ausgewählte Metalle
- Aluminium und Messing, inklusive Stanzgravur – in leistungs-, schneider- und montagegerechten Arbeitsgängen.
Implementierungsbeispiele
Software und Steuerung
Candle, UGS, ioSender und Codevorbereitung
Steuerungskonfiguration: PC-Software/Offline-Controller. Die Steuerung verknüpft das vorbereitete Projekt mit Gerätebedienung und Aufgabenparametern.
Mit Ihren eigenen Dateien können Sie einzelne Projekte umsetzen, Folgeversionen des Details vorbereiten und bei Folgeaufträgen auf die ausgewählte Geometrie zurückgreifen.
Was gewinnen Sie im Arbeitsalltag?
Verwandeln Sie Ihr Design in ein fertiges Detail
- Dekorationen und Gravuren — Inschriften, Ornamente, Reliefs und individuelle Projekte.
- Prototypen - Modelle und Elemente zur Überprüfung der Geometrie Ihres eigenen Designs.
- Details und Kurzserien — Konturen, Taschen und Teile aus vorbereitetem G-Code.
- Eigene Projekte — Freiheit, Aufträge nach Ihren eigenen Grafiken oder Geometrien auszuführen.
- Nachbestellungen — Möglichkeit, das Angebot durch neue Produkte und Kleinserien zu erweitern.

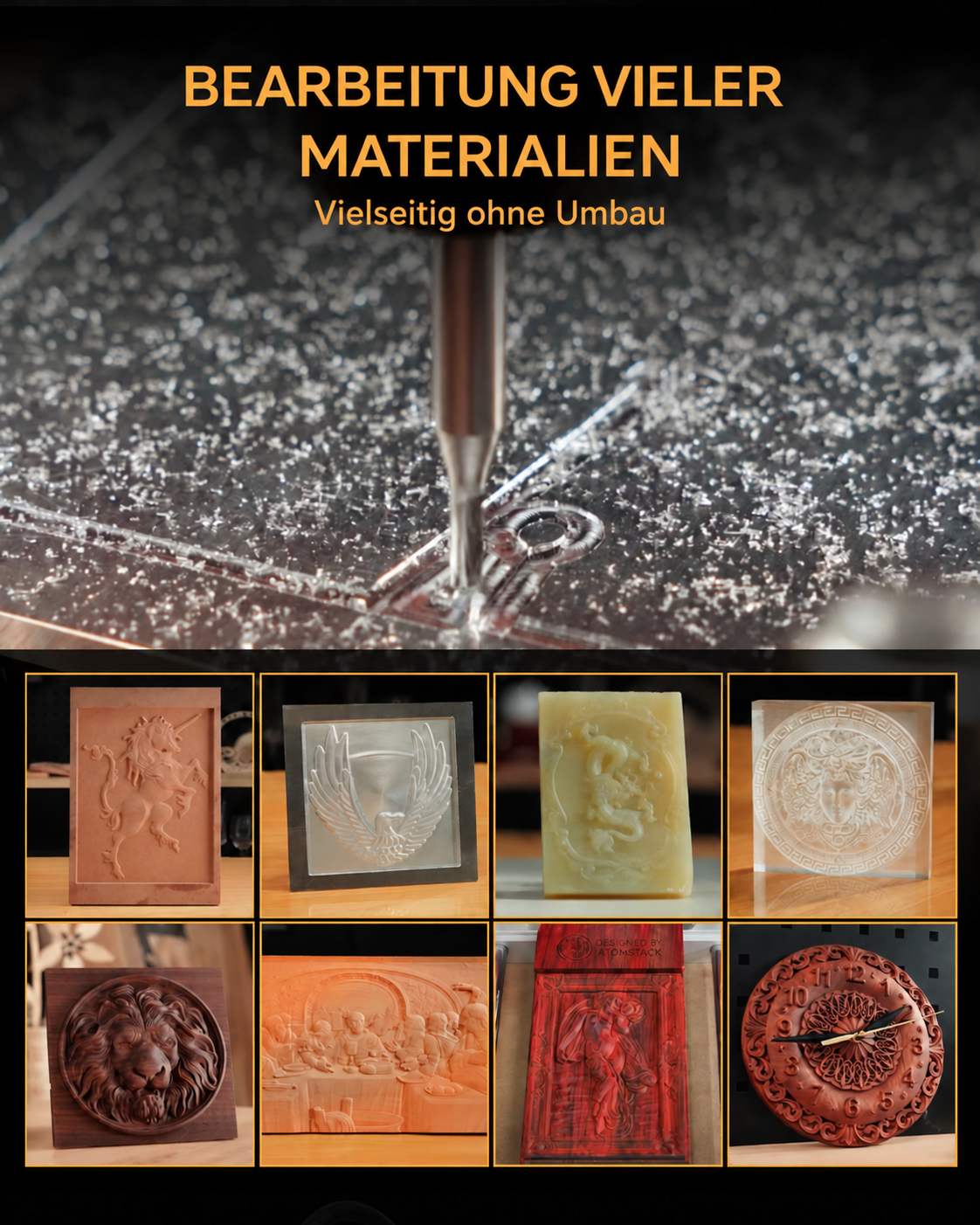

Muster in verschiedenen Materialien
Technische Daten
| Parameter | Wert |
|---|---|
| Marke/Modell | Atomstack C4 PRO |
| Spindelleistung | 200 W; Erweiterung auf 500 W optional |
| Spindelumdrehungen | Für 12 000 U/min |
| Empfohlenes XY-Feld | 400 × 400 mm |
| Gegebene XY-Oberfläche | 420 × 420 mm |
| Z-Bereich | 90 mm |
| Maximaler Vorschub für die CNC-Bearbeitung | 2000 mm/min |

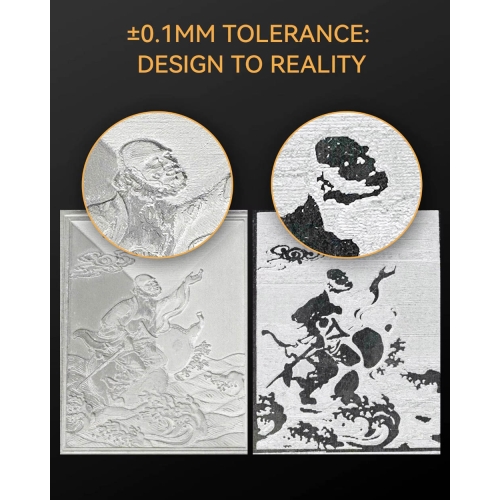

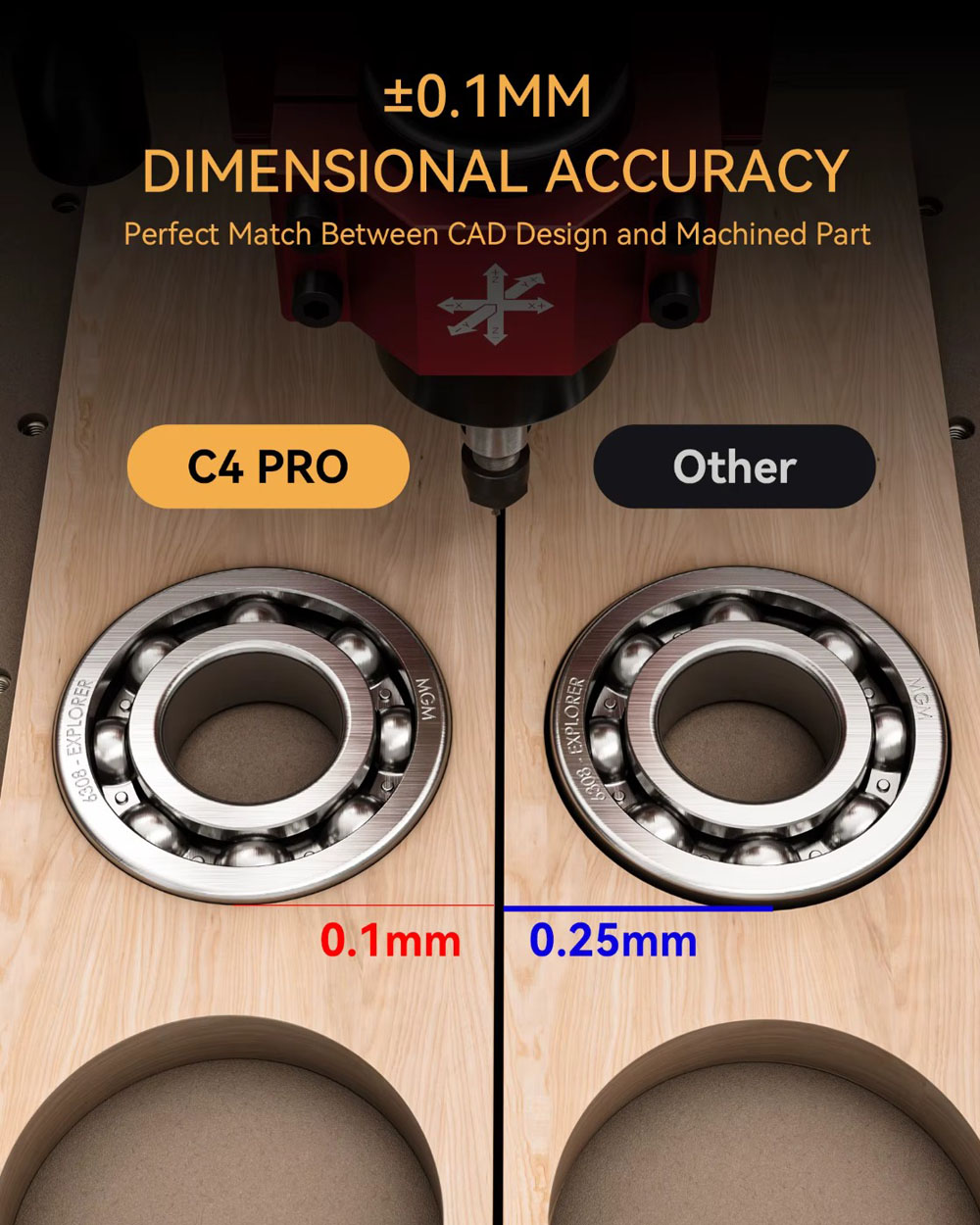

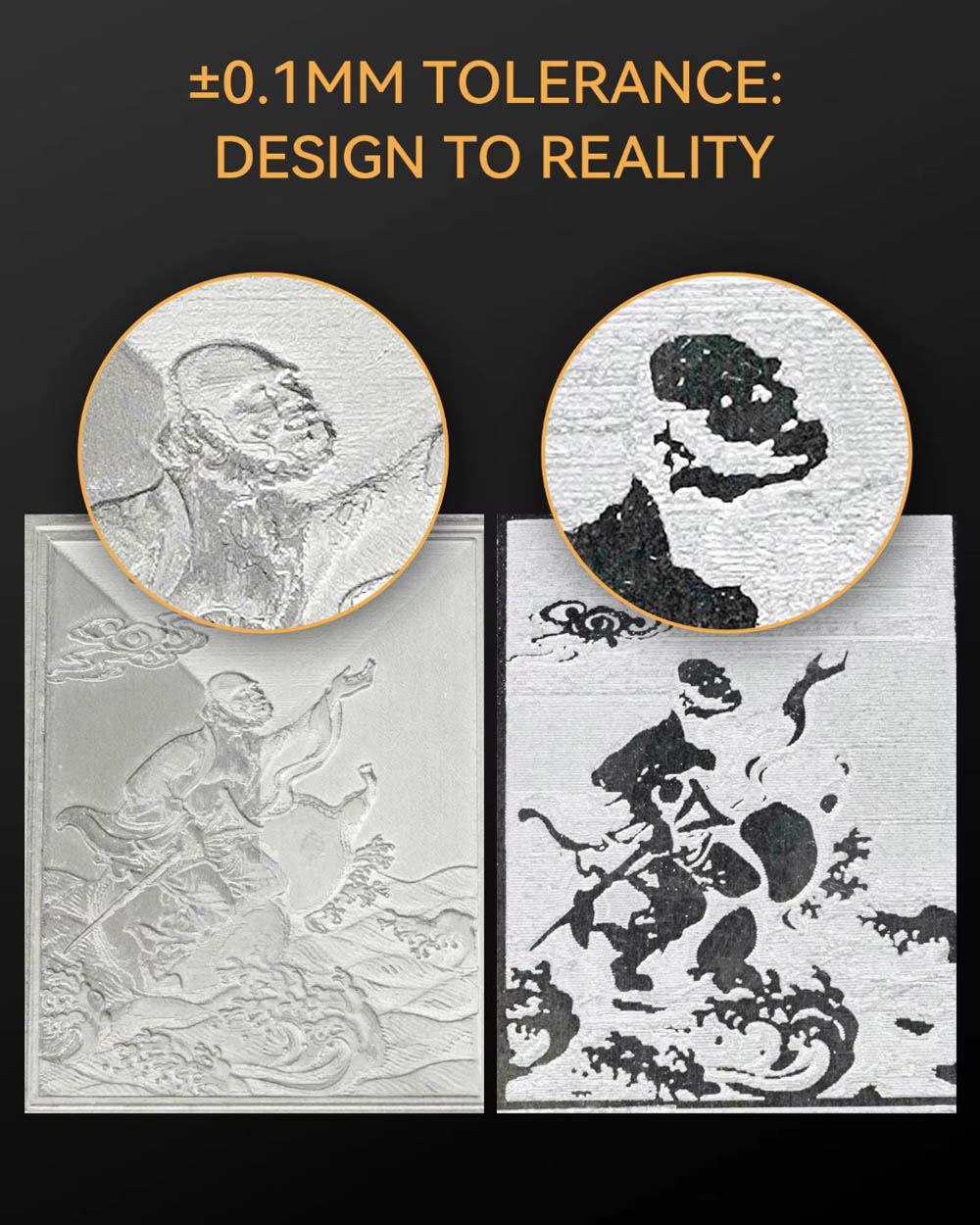

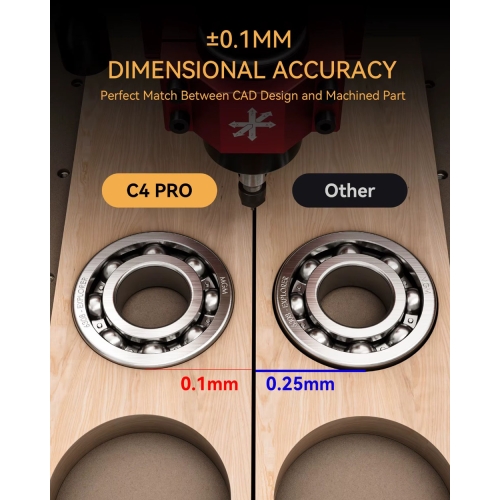

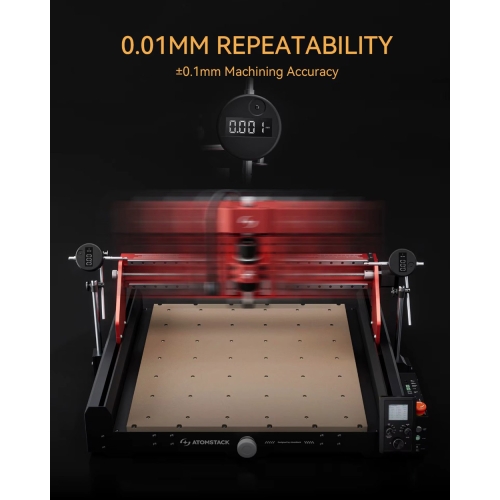

| Positionierung | ±0,1 mm |

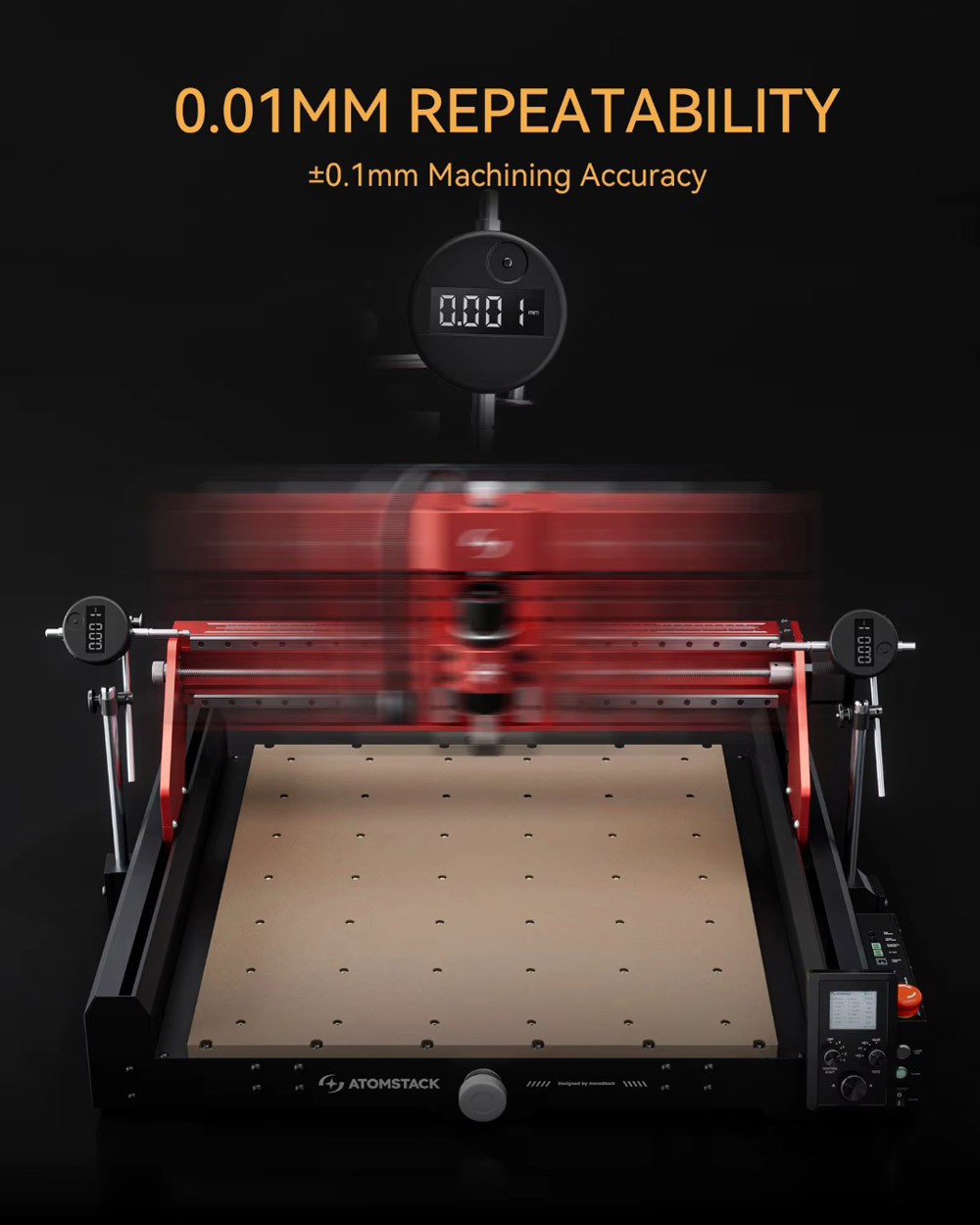

| Wiederholbarkeit | 0,01 mm |
| Bewegung | Linearführungen und Doppelmutterschrauben |
| Fahren X/Z | MGH12; T8 Schrauben |
| Fahren Y | Linearachse 16 mm; Schraube T12 |
| Produktabmessungen | 631 × 423 mm |

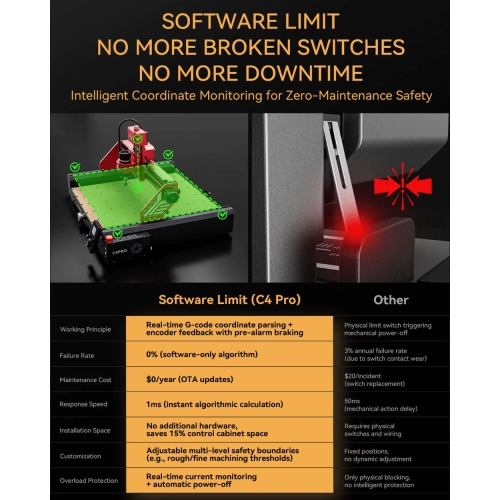

| Feldbegrenzung | Programmatisch |
| Kontrolle | PC-Software/Offline-Controller |
| Werkzeugeinstellung | Elektrisch oder manuell |
| Vierpunktzentrierung | Unterstützt |
| Vierte Achse | Optionaler Anbau; 4 Axialsteuerung |
C4 PRO-Ausrüstung
- Atomstack C4 PRO CNC-Fräsmaschine mit 200 W-Spindel
- Bedienungsanleitung auf Polnisch
- Montagezubehör
- Fräser-Set
- Z-Achsen-Sonde
- Strom- und Anschlusskabel
- Offline-Controller
Fragen vor dem Kauf
Was ist der Arbeitsbereich der Fräsmaschine?
400 × 400 mm.
Welche Spindel wurde verwendet?
200 W; Erweiterung auf 500 W optional.
Wie kommuniziert der Controller?
PC-Software/Offline-Controller.
Welche Möglichkeiten bietet die vierte Achse?
Optionaler Anbau; 4 Axialsteuerung.
Was bekomme ich mit der Maschine?
Atomstack C4 PRO CNC-Fräsmaschine mit 200 W-Spindel; Benutzerhandbuch auf Polnisch; Montagezubehör; Fräser-Set; Z-Achsen-Sonde; Strom- und Anschlusskabel; Offline-Controller.
Wählen Sie eine Lösung für Ihr Studio
Erweitern Sie die Möglichkeiten Ihrer Werkstatt mit CNCWorld. Ein deutscher Verkäufer, Ansprechpartner bei der Auswahl des Geräts und Zugang zu Service und Support helfen Ihnen bei der Auswahl der Konfiguration für Ihre Projekte. Kontaktieren Sie uns und sprechen Sie über eine Maschine für Ihr Unternehmen.
