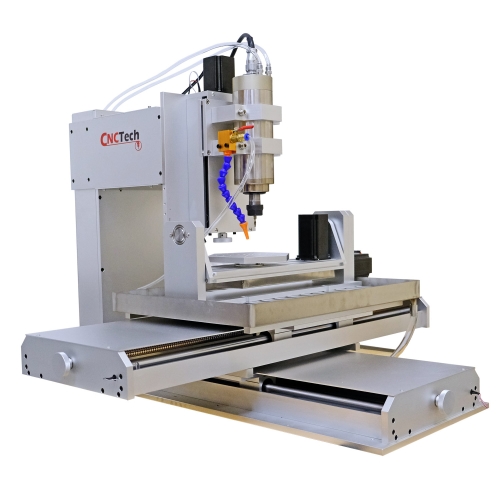

CNC-Fräsmaschine CNCTech 6040 5D, 2,2 kW – 5 Achsen, USB + Zubehör
Verfügbarkeit: Verfügbar
Lieferzeit: 24 Stunden
Versandkosten: Von 0.00 €
Katalognummer: F-6040-5D
Code des Herstellers: F-6040-5D
Inventar:
EAN-Code: 5907052596060
Der Zustand des Produkts: Neu
- Produktbeschreibung
- Produktbewertungen (0)

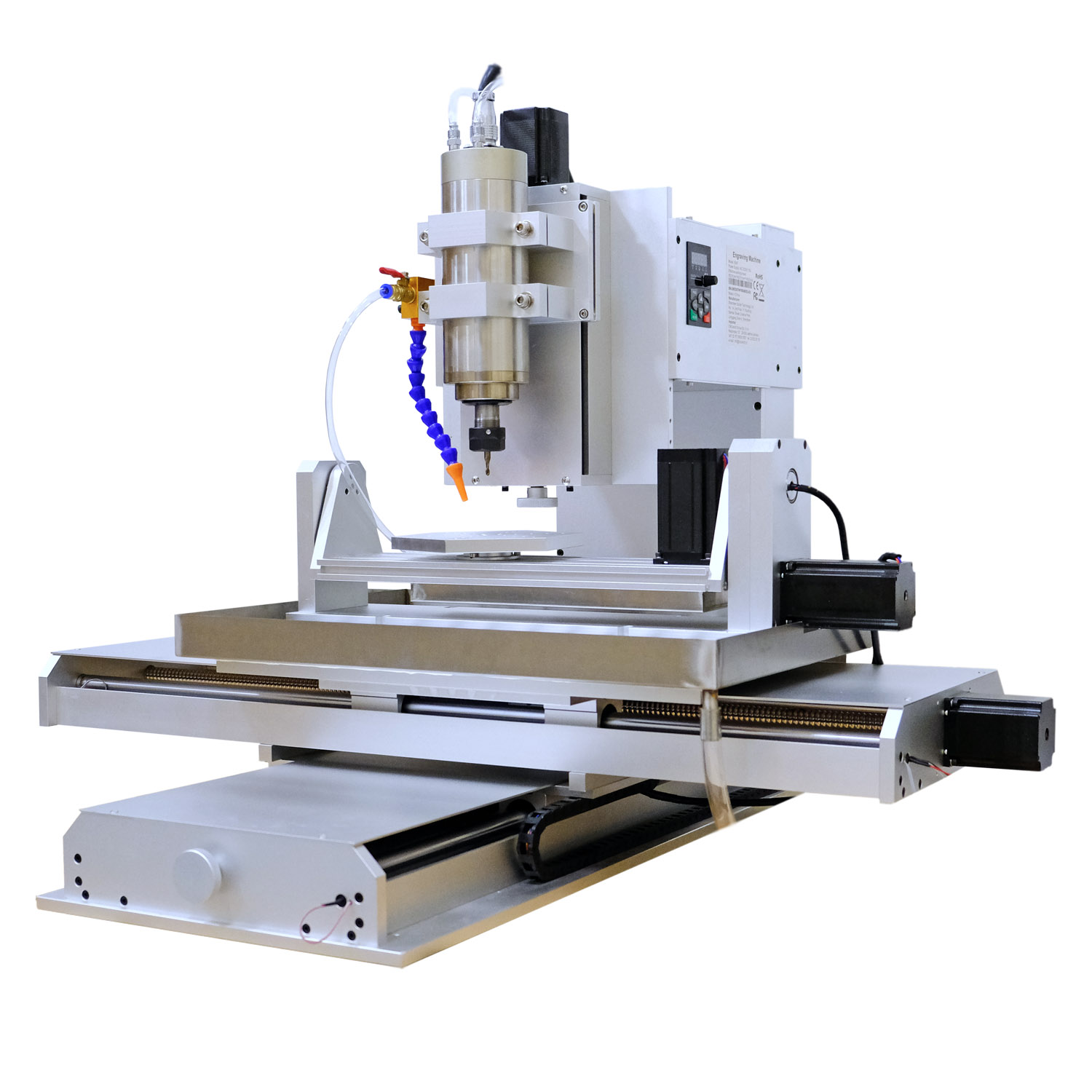

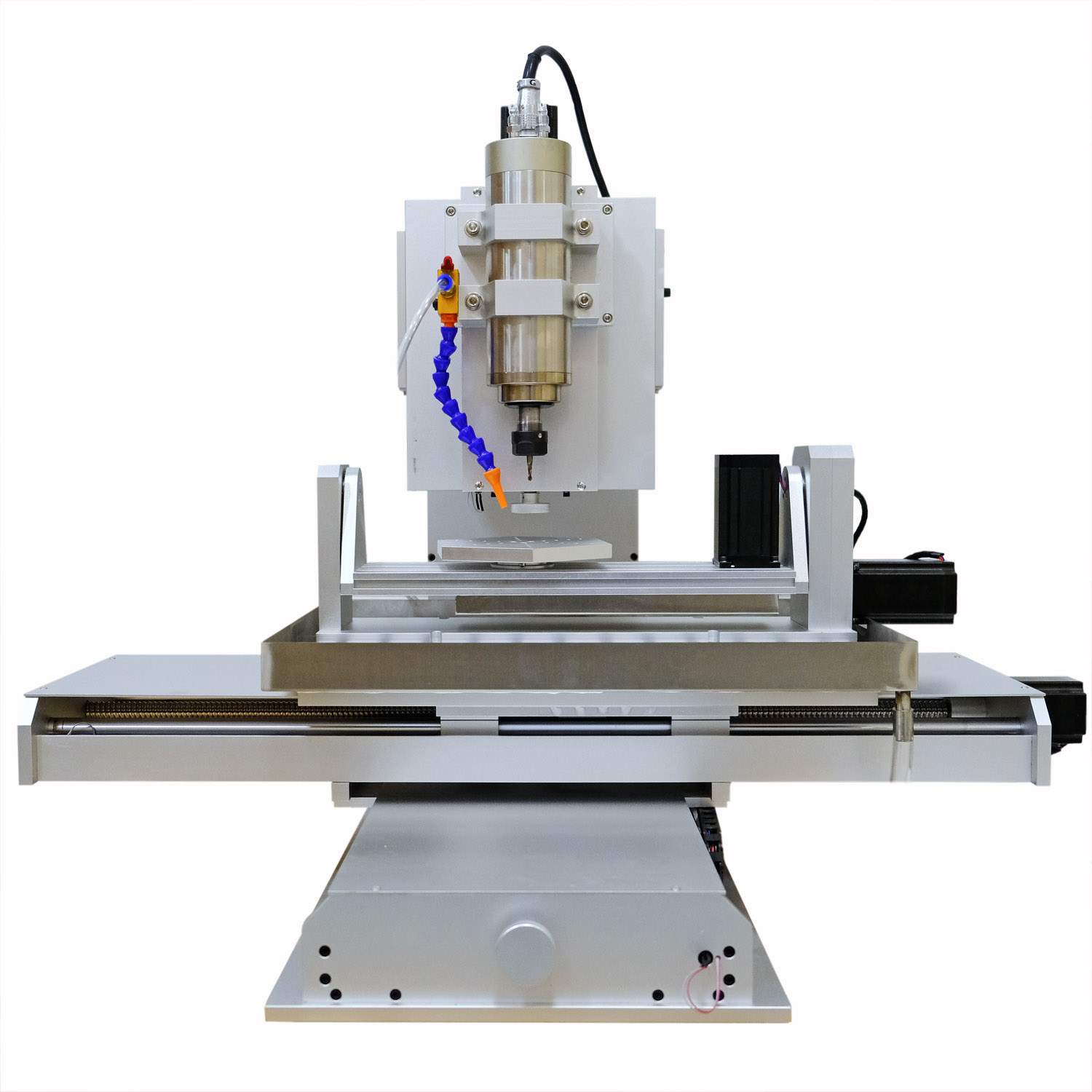

Fräsmaschine CNC CNCTech 6040 5D - 2,2 kW
Betrachten Sie Details aus einem neuen Blickwinkel.
Vom flachen Design bis zum räumlichen Detail
Modelle, Prototypen und Bauteile mit mehreren bearbeiteten Oberflächen - 6040 5D kombiniert die Bewegung in den Achsen X, Y und Z mit dem Kipprundtisch A/B. Sie können die Position des Materials relativ zum Werkzeug ändern und komplexere Vorgänge planen.
Das vertikale Design, wassergekühlte Spindel und Kugelumlaufspindeln schaffen eine kompakte Station zum Fräsen, Gravieren und Bohren.
Sehen Sie 6040 5D bei der Arbeit
Eine Minute am Fräser: Aluminium, Tischwerk A/B und dreidimensionales Modell.
Demonstrationsvideo der Fräsmaschine 6040 5D. Die sichtbaren Werkzeuge und Halterungen wurden passend zu den dargestellten Details ausgewählt.
Fünf Achsen. Mehr Möglichkeiten.
Mehr Seiten in einem Halter
Die Drehachsen A und B verändern die Position des Details relativ zum Fräser. Dies erleichtert das Erreichen von Oberflächen, die auf einem flachen Tisch erneut befestigt werden müssen.
Spindel 2,2 kW
Wasserkühlung und ER20 Montage ermöglichen die Auswahl eines Werkzeugs zum Fräsen, Gravieren und Bohren.
Platz für Prototypen
Das kompakte Säulendesign eignet sich gut für das Modellierstudio, die Werkstatt und beim Erlernen der Verarbeitung von CNC.

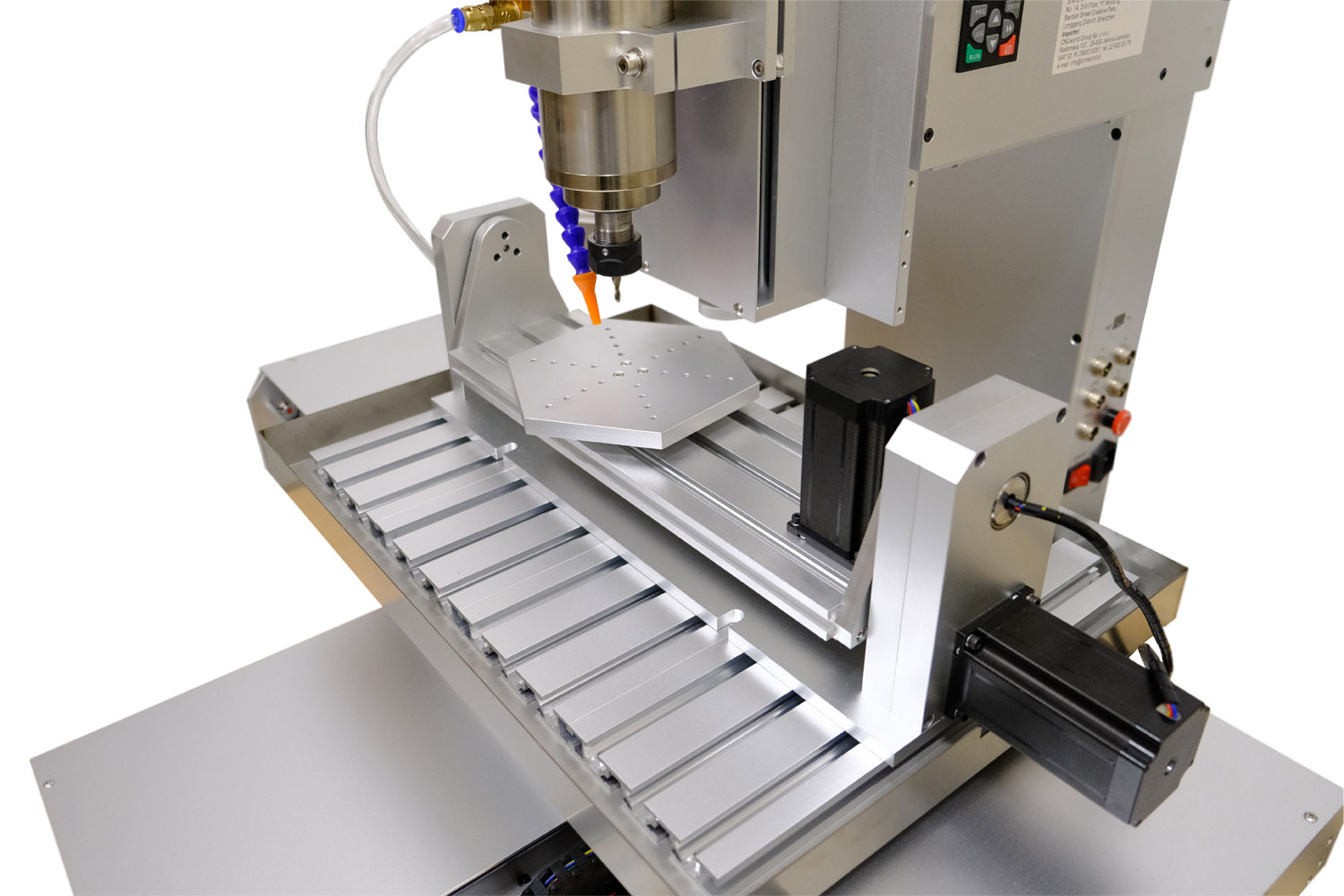

Drehen Sie das Detail, greifen Sie weiter
Stellen Sie das Material im richtigen Winkel ein
Der Tisch A/B ermöglicht das Drehen und Neigen des befestigten Objekts. Dies ist nützlich bei der Bearbeitung von Seiten, geneigten Flächen und dreidimensionalen Modellen.
Das Bearbeitungsprogramm muss die Tischkinematik berücksichtigen. Für den Mehrachsbetrieb benötigen Sie das entsprechende Programm CAM, den Postprozessor und die richtige Konfiguration Mach3.
Der für das Werkstück verfügbare Bereich hängt von dessen Form, Befestigung, Werkzeuglänge und Tischwinkel ab. Das Feld XYZ gibt nicht die maximalen Abmessungen des Werkstücks in fünf Achsen an.
Drei Ansichten zur Verarbeitung
Kurze Aufnahmen zeigen das Fräsen von Material und die Bedienung des Kipp- und Drehtisches.

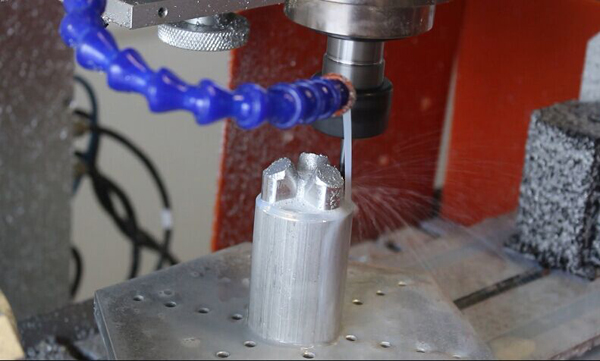

Aluminium unter dem Fräser
Nahaufnahmen vom Schruppen eines Aluminiumdetails.
8 VerarbeitungssekundenDer Tisch A/B in Aktion
Fräsen eines räumlichen Details mit geneigtem Tisch.
8 VerarbeitungssekundenVom Modell bis zum Detail
Fräsen der Oberfläche und Details der Figur.
8 VerarbeitungssekundenDemonstrationsmaterialien des Herstellers für 6040 5D. Der Bearbeitungseffekt hängt vom Material, Werkzeug, der Aufnahme und dem vorbereiteten Programm ab.
Kraft am Werkzeug. Kühlung im Kreislauf.

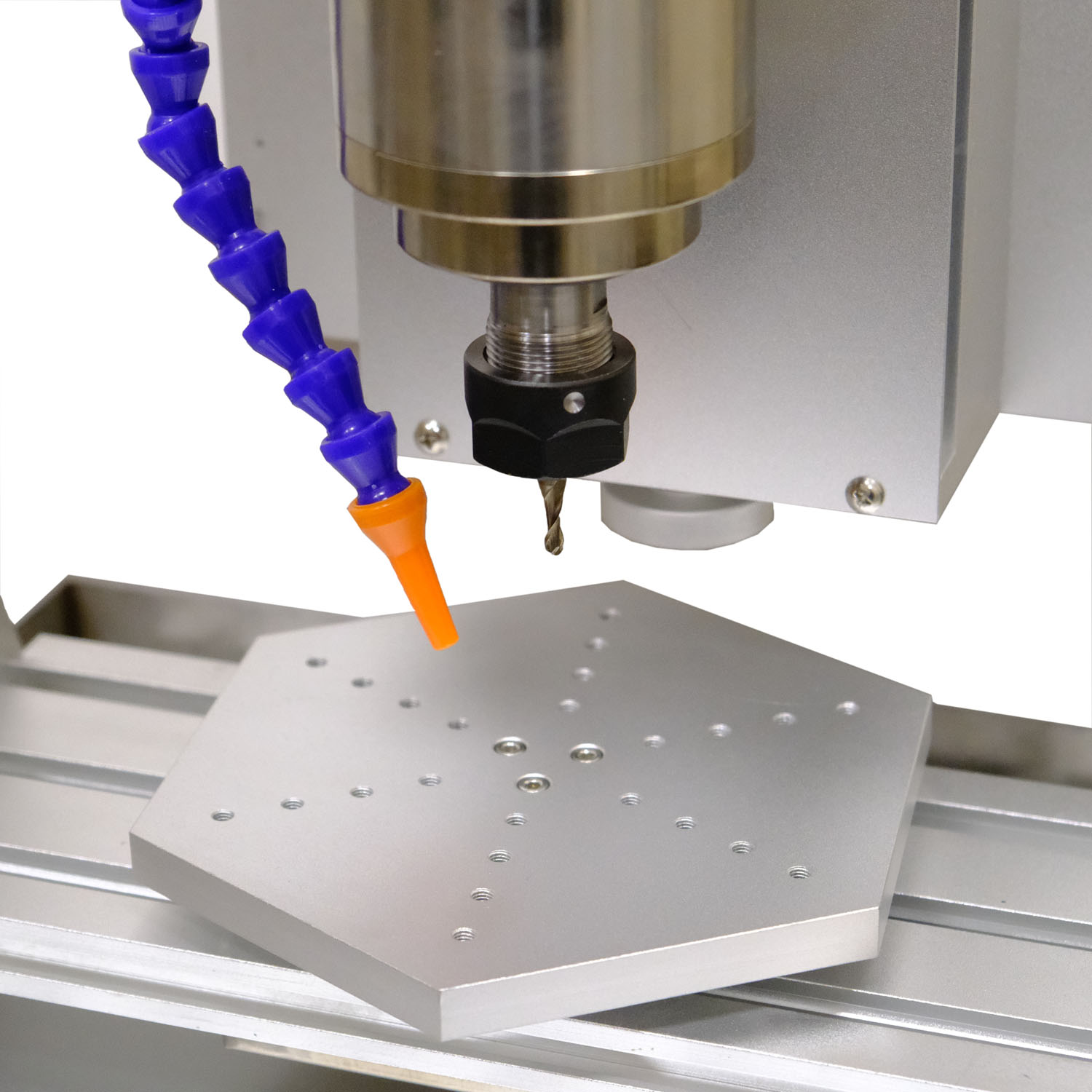

Spindel 2,2 kW mit Aufnahme ER20
Beschleunigen Sie bis zu 24 000 U/min ermöglicht die Anpassung der Drehzahl an Werkzeug und Material. Die Buchsen ER20 dienen zur Aufnahme von Fräsern mit entsprechendem Schaftdurchmesser.
Die Spindel ist wassergekühlt. Mit der Düse am Kopf können Sie Kühlmittel in die Bearbeitungszone leiten – besonders nützlich bei der Bearbeitung von Aluminium.
Ideen, die Gestalt annehmen
Holz und Kunststoffe
Modelle, Reliefs und Prototypen aus Holz, Acryl, PVC und sorgfältig ausgewählten Baumaterialien.
Nichteisenmetalle
Leichtes Fräsen und Gravieren von Aluminium, Messing und Kupfer mit entsprechend ausgewählten Werkzeugen, Vorschüben und Kühlung.
Workshop und Bildung
Programmieren lernen CNC, Projekte überprüfen und kleine Elemente und Testreihen erstellen.
Echte Späne. Echte Beispiele.
Vom Hersteller veröffentlichte Arbeitsfotos und Details für 6040 5D.

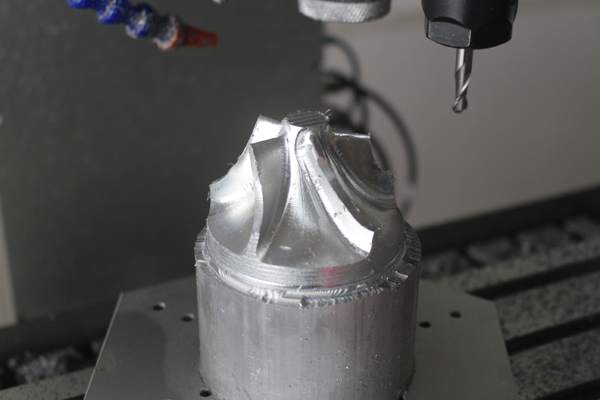

Ein Beispiel für die Verarbeitung eines Aluminiumdetails.
Raumdetail beim Fräsen.

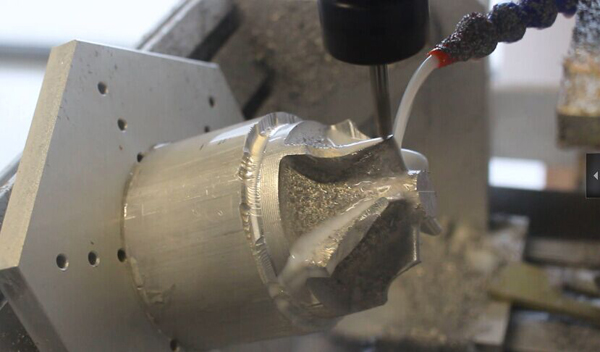

Beispiel für die Arbeit an einem geneigten Tisch.

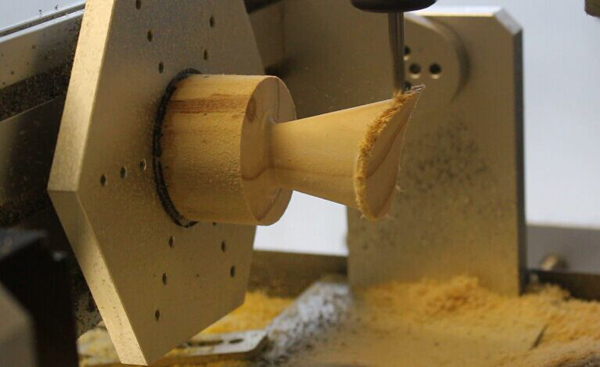

Ein Modell aus Holz fräsen.
Fotoquelle: ChinaCNCzone - 6040 5D. Demonstrationsmaterialien; Der Bearbeitungseffekt hängt vom Material, Werkzeug und der Programmvorbereitung ab.
Stabile Bewegung beginnt mit der Mechanik

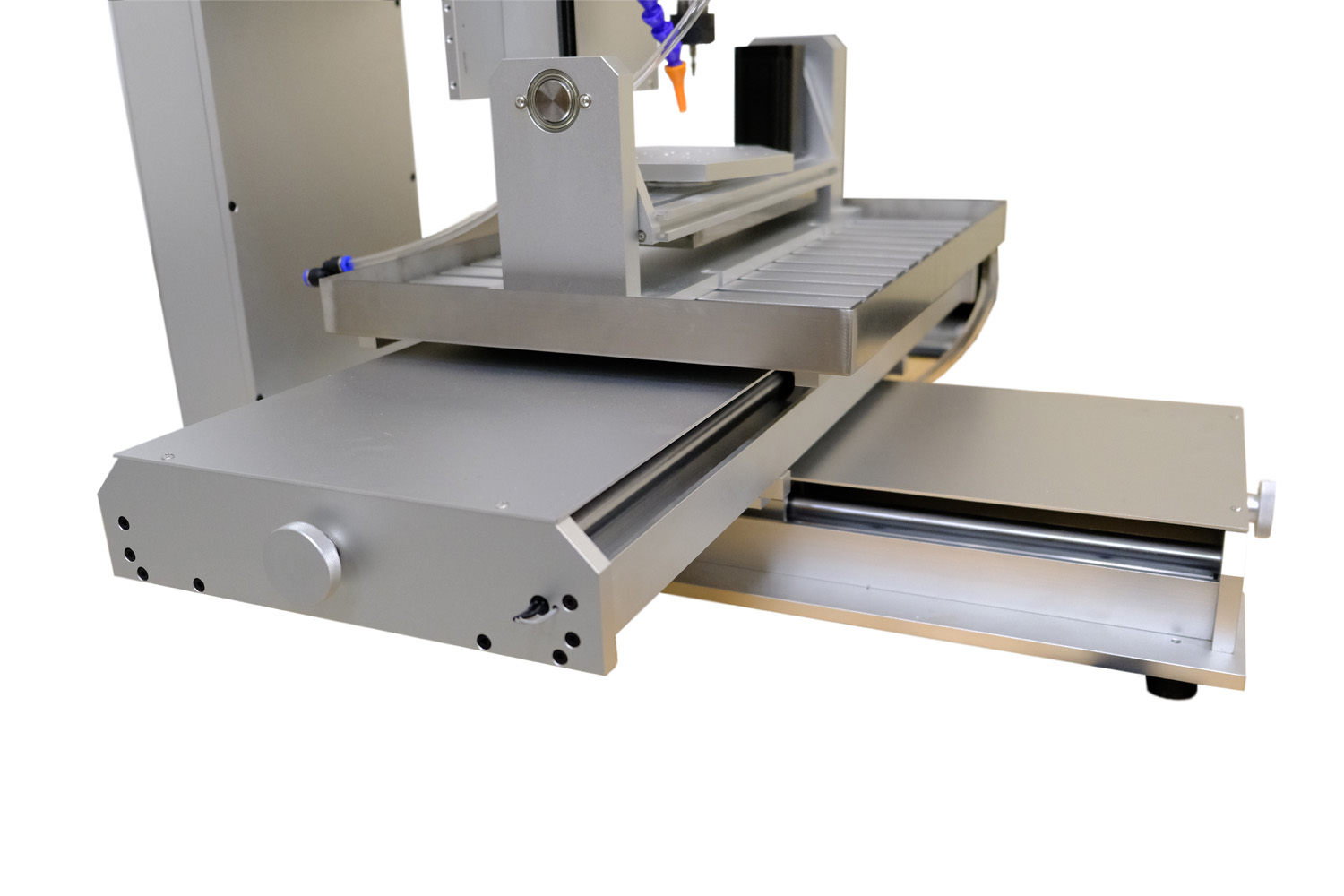

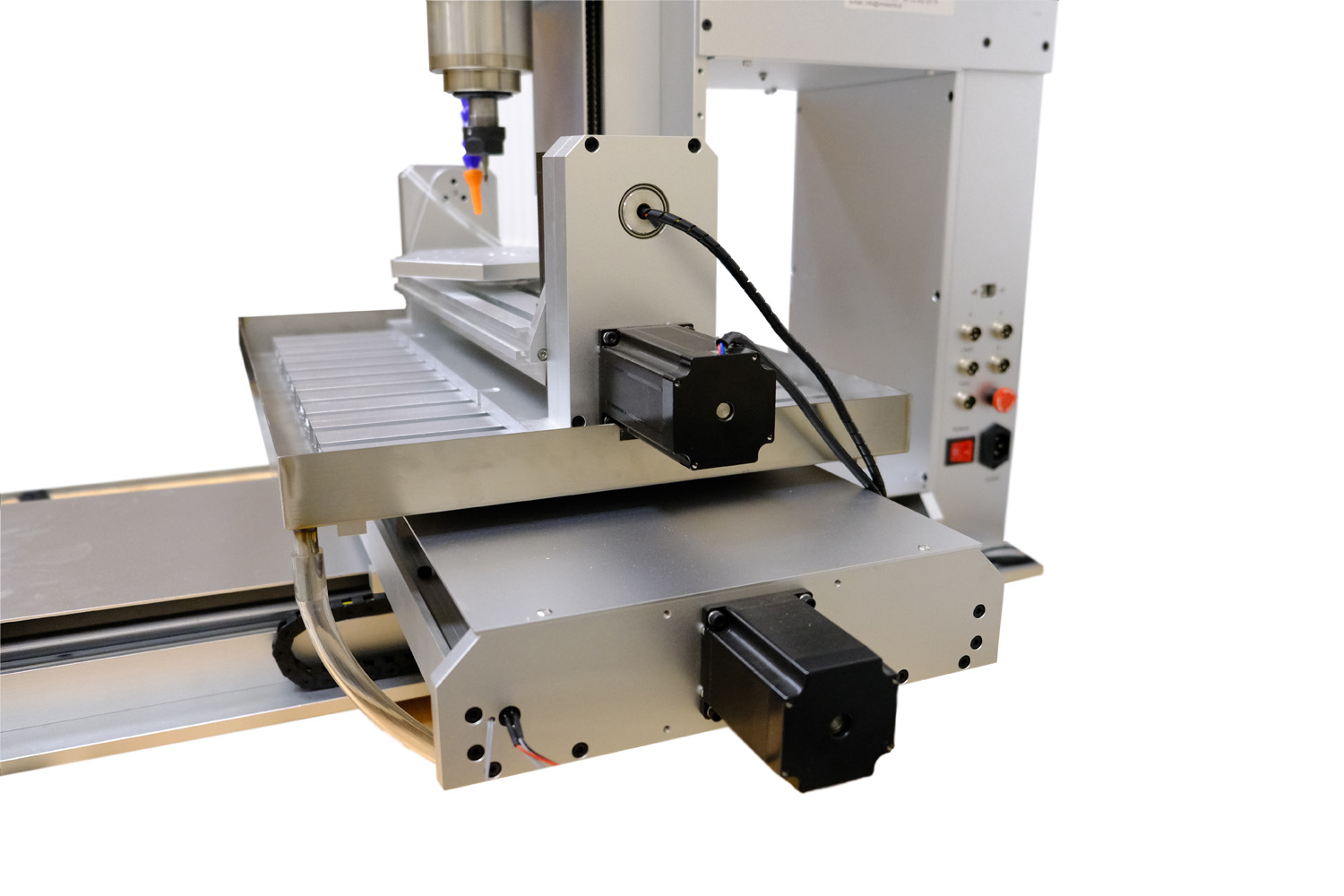

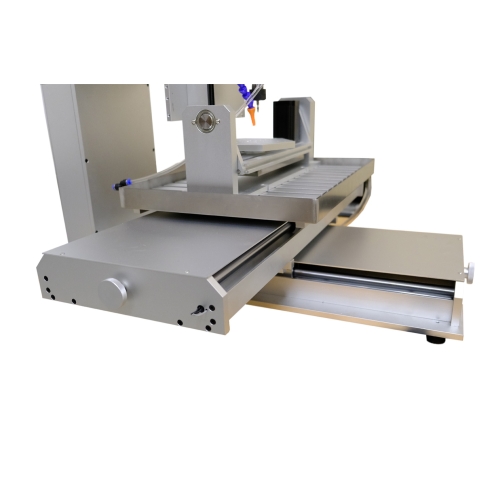

Kugelumlaufspindeln und Kreuztisch
Linearachsen verwenden Kugelumlaufspindeln Typ 1605 und Führungen aus verchromten Rollen. Der bewegliche Tisch arbeitet unter einer vertikal positionierten Spindel.
Sichtbare Abdeckungen an den Führungen begrenzen die direkte Ablagerung von Spänen auf beweglichen Elementen. Regelmäßige Reinigung und Schmierung tragen dazu bei, dass die Mechanik reibungslos funktioniert.
Bereiten Sie Ihre Station vor und starten Sie Ihr Projekt
Zubehör zum Laufen
- Spindel 2,2 kW und eingebautes Steuerungssystem.
- Schwenk-Rundtisch zum Betrieb an den Achsen A und B.
- Befestigungsklammern, Schlüssel und Starterschneider.
- Wasserpumpe, Netzkabel und Kabel USB.
- Werkzeughöhensensor.
Bereiten Sie den Computer und die Lizenz Mach3 separat vor. Das Projekt sollte mit der entsprechenden Software CAM in den Code G konvertiert werden.
Technische Parameter
| Parameter | Wert |
|---|---|
| Modell | 6040 5D, vertikale Ausführung |
| Anzahl der Achsen | 5: X, Y, Z und Drehgelenk A und B |
| Nennarbeitsbereich XYZ | 400 × 600 × 150 mm |
| Tatsächlicher Bearbeitungsbereich XYZ | 375 × 535 × 150 mm |
| Spindelleistung | 2,2 kW |
| Spindelumdrehungen | Max. 24 000 U/min |
| Spindelkühlung | Wasser |
| Werkzeugaufnahme/Spindeldurchmesser | ER20 / 80 mm |
| Achsantrieb XYZ | Kugelumlaufspindeln Typ 1605 |
| Führer | Verchromte Wellen und Linearlager; X und Y: Ø20 mm, Z: Ø16 mm |
| Angegebene Positionierungsgenauigkeit | 0,02 mm |
| Maximale Vorschubgeschwindigkeit | 4000 mm/min |
| Maximale Belastung des XY-Tisches | 50 kg |
| Maximale Belastung der Drehachsenbaugruppe | 15 kg |
| Verbindung zu einem Computer | USB |
| Steuerungssoftware | Mach3; Lizenz nicht im Lieferumfang enthalten |
| Stromversorgung | 230V AC |
| Maschinenabmessungen: Höhe × Länge × Breite. | 715 × 700 × 610 mm |
| Maschinengewicht | 103 kg |
0,02 mm ist die angegebene Positionierungsgenauigkeit, nicht die garantierte Toleranz jedes fertigen Details. Die Geschwindigkeit von 4000 mm/min ist der Maximalwert; Der Arbeitsvorschub wird je nach Material, Werkzeug und Schnitttiefe gewählt. Die Belastung des XY-Tisches und der Dreheinheit sind zwei unterschiedliche Grenzen.
Bevor Sie Ihr erstes Programm ausführen
Was machen fünf Achsen?
Drei Linearachsen sind für die Positionierung des Werkzeugs relativ zum Material zuständig, zwei Drehachsen verändern die Position des Werkstücks. Dadurch können Sie das Detail von verschiedenen Seiten bearbeiten. Die Führung der Achse ergibt sich aus der Programm- und Steuerungskonfiguration.
Ist das Feld 600 × 400 mm mit einem Drehtisch verfügbar?
600 × 400 mm ist die Nennfläche des Modells. Der tatsächliche Bereich der Linearachsen beträgt X 375, Y 535 und Z 150 mm. Nach der Montage des Tisches A/B ist der Platz für das Werkstück kleiner und hängt auch vom Neigungswinkel und der Montage ab.
Ist die Software im Lieferumfang enthalten?
Die Fräsmaschine arbeitet mit Mach3 bis USB. Die Lizenz für das Steuerungsprogramm und die Software zur Bahnvorbereitung CAM muss separat bereitgestellt werden. Für den Mehrachsbetrieb benötigen Sie einen Postprozessor, der mit dem System dieser Maschine kompatibel ist.
Ihr nächstes Projekt könnte mehr Dimensionen haben
Wählen Sie 6040 5D für Modelle, Prototypen und die Bearbeitung kleiner Details. Brauchen Sie Hilfe bei der Auswahl? Kontaktieren Sie CNCWorld.
